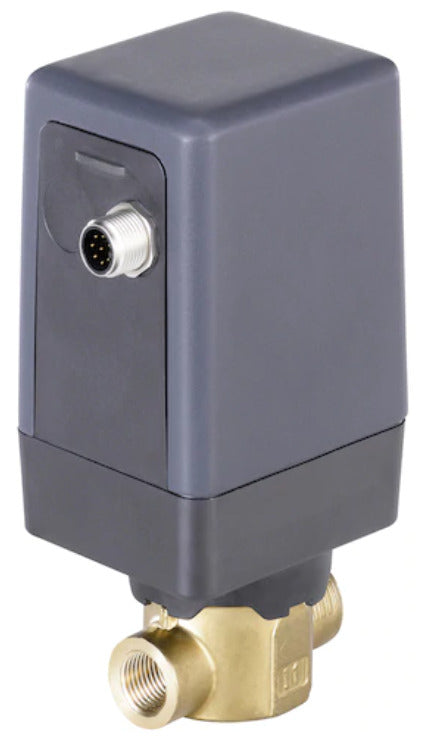

Válvula de Globo de Control de Procesos Integrada Proporcional de 2 Vías de Latón NPT 3/8 Pulgada 24VDC 3280 287829
Válvula de globo de 2/2 vías Bürkert (tipo 3280) con conexiones roscadas hembra NPT de 3/8 pulgadas. Diseñada para el control de flujo proporcional con un controlador de proceso integrado. Para temperaturas de medios que van de 0 a 70 °C a una presión diferencial de 0 a 6 bar. Carcasa de latón con sellado FKM y un orificio de 6 mm. El valor Kv es de 0,9 m3/h. La válvula es accionada eléctricamente con una tensión de alimentación de 24 V CC, controlada con dos señales de entrada; una señal de valor de proceso de punto de ajuste de 0 a 10 V y una señal de valor de proceso real de 0 a 10 V suministrada por un sensor externo. Utiliza el bus de campo buS como protocolo de parametrización. La electrónica integrada proporciona una señal de salida (retroalimentación) de 0 a 10 V.
- Precio normal
- €692,11
- Precio normal
- €571,99
Descripción
Esta válvula de control proporcional de Bürkert tiene un controlador PID integrado. Esto significa que la válvula controla automáticamente la tasa de apertura para alcanzar un valor de proceso de punto de ajuste, como una temperatura o presión. Se debe utilizar una entrada de 0 a 10 V tanto para los valores de proceso reales como de punto de ajuste. El valor real se puede monitorear mediante una salida de 0 a 10 V. Además, esta versión se puede configurar utilizando el protocolo de bus de campo (büS) (específico de Burkert). Esto permite, por ejemplo, ajustar los parámetros PID.
La válvula de 2 vías tiene roscas hembra cónicas (NPT) de 3/8 pulgadas y un orificio interno de 6 mm. Esto da como resultado un valor Kv de 0,9 m3/h (valor Cv de 1,0404 GPM). Utilice nuestra calculadora Kv para determinar el valor Kv óptimo para su presión y caudal.
El movimiento angular del motor se convierte en movimiento de traslación con la ayuda de un husillo roscado que está conectado rígidamente al husillo de la válvula. El husillo de la válvula está conectado a un cono de control que afecta el tamaño del orificio. El sello de elastómero está conectado directamente al cono de control para que el medio fluya debajo del asiento y no entre en contacto con el actuador. La posición de la válvula de globo es accionada por un motor paso a paso y mantiene una posición con una pérdida de potencia mínima. Esto hace que esta válvula sea altamente eficiente en energía.
La válvula se opera eléctricamente con una tensión de alimentación de 24 V CC. Las conexiones eléctricas en el actuador son un conector macho M12 de 8 pines y un conector hembra M12 de 5 pines.
Se puede utilizar para temperaturas de medios de 0 a 70 °C a una presión de 0 a 6 bar. La carcasa está hecha de latón y tiene un sellado FKM.
La válvula tarda 2,5 segundos en pasar de la posición completamente abierta a la posición completamente cerrada. El flujo pasa por debajo del asiento. Son adecuadas para el control de medios limpios que no reaccionan con los materiales de la carcasa y del sello. La temperatura ambiente varía de -10 a 60 °C. Consulte el manual de instrucciones para encontrar el ciclo de trabajo adecuado dentro del rango de temperatura.
Ventajas:
- Tiempo de respuesta rápido
- Equipado con un controlador de proceso integrado
- Utiliza un protocolo de bus de campo (büS) como interfaz de parametrización
- El actuador cuenta con una función de ahorro de energía
- Adecuado para el control de procesos debido a la función PID integrada
- La pantalla LED indica la posición de la válvula
Desventajas:
- Sensible a la suciedad, por lo que se debe aplicar un filtro aguas arriba (≤ 0,3 mm)
Serie 3280
La serie 3280 de Burkert está diseñada para controlar el caudal de medios líquidos y gaseosos. Solo se pueden controlar medios limpios, líquidos o gaseosos, que no reaccionen con los cuerpos y materiales de sellado. Estas válvulas de globo motorizadas son ideales para el control proporcional del caudal con orificios que van desde 2 hasta 10 mm. El movimiento angular del motor se convierte en movimiento de traslación con la ayuda de un husillo roscado que está conectado rígidamente al husillo de la válvula. El husillo de la válvula está conectado a un cono de control que afecta el tamaño del orificio. El sello de elastómero está conectado directamente al cono de control para que el medio fluya debajo del asiento y no entre en contacto con el actuador. Estas son adecuadas para presiones de funcionamiento que van de 0 a 6 bar y temperaturas de medios que van de 0 a 70 °C. El tipo 3280 está disponible como una válvula estándar ON/OFF o proporcional, como una versión con posicionador integrado y como una versión con controlador de proceso integrado. Estas válvulas de control están disponibles en acero inoxidable y latón.
