Belimo Sensor Controlado PI-CCV 1-1/4x1-1/2 Kvs6 24VAC/DC BACnet/Modbus/MP-Bus Dos Sensores EV032R2+BAC

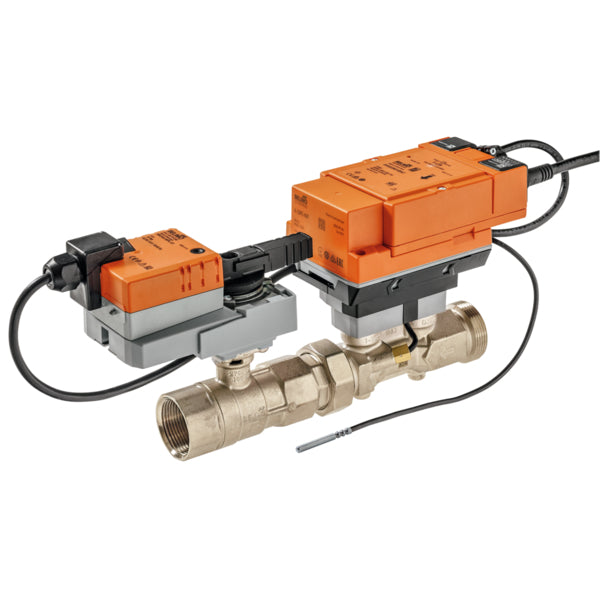

Esta válvula de energía Belimo consta de una válvula de control caracterizada de 2 vías, un caudalímetro volumétrico, dos sensores de temperatura y un actuador. La válvula es de latón y tiene junta de EPDM. El diámetro interior de la válvula es DN 32 y el tamaño del puerto es Rp x G 1 1/4 pulgadas y 1 1/2 pulgadas con rosca hembra. Con su disco de caracterización integrado, garantiza un control del caudal de igual porcentaje, lo que permite una regulación precisa y constante del caudal de fluido. La presión diferencial máxima es de 3.5 bar. La válvula puede funcionar entre -10 y 120 °C (14 y 248 °F). El valor Kv de la válvula es de 6 m3/h, equivalente a un valor Cv de 6,94 gpm. El actuador requiere una tensión de alimentación de 24 V CA/CC. El actuador es compatible con los protocolos de comunicación BACnet MSTP/Modbus RTU/MP-Bus y proporciona retroalimentación de posición precisa en el rango de 0-10 V o 2-10 V CC, lo que garantiza un control preciso y sensible en diversas aplicaciones. El contador de energía térmica tiene actualmente instalado un sensor (T2), mientras que la instalación del segundo sensor (T1) es necesaria en el lado opuesto del circuito de agua in situ. El actuador tiene un grado de protección IP54. La dirección del flujo, indicada por una flecha en la carcasa, es de suma importancia para evitar daños en la válvula de bola.

Pros

• El disco caracterizador integrado garantiza un control de caudal de igual porcentaje
• Actuador modulante con una señal de control de 0-10 V o 2-10 V CC
• Alimentación a través de Ethernet (PoE) para fuente de alimentación opcional
• Contador de energía térmica integrado para controlar el consumo de energía

Serie:

La EV-KBAC/BAC de Belimo es una válvula de control caracterizada que incluye un contador de energía térmica y un control de caudal o potencia accionado por sensor. Dispone de función de control de potencia y energía y está diseñada para ser una válvula de 2 vías/3 vías/6 vías con rosca interna y externa, PN 25. Funciona a una tensión nominal de 24 V CA/CC y ofrece control modulante, comunicativo e híbrido. Ideal para sistemas cerrados de agua fría y caliente, facilita el control modulante de los sistemas de tratamiento de aire y calefacción por el lado del agua. Proporciona Ethernet 10/100 Mbit/s, TCP/IP y un servidor web integrado. La comunicación es posible a través de BACnet, Modbus, Belimo MP-Bus o control convencional. La válvula admite alimentación PoE (Power over Ethernet) y puede convertir las señales de los sensores. Está disponible en tamaños comprendidos entre DN15 y DN50.
