Sensor de 2 vías PI-CCV Eléctrico Latón 15 m3/h 24V AC/DC EPDM 25bar/362psi Belimo

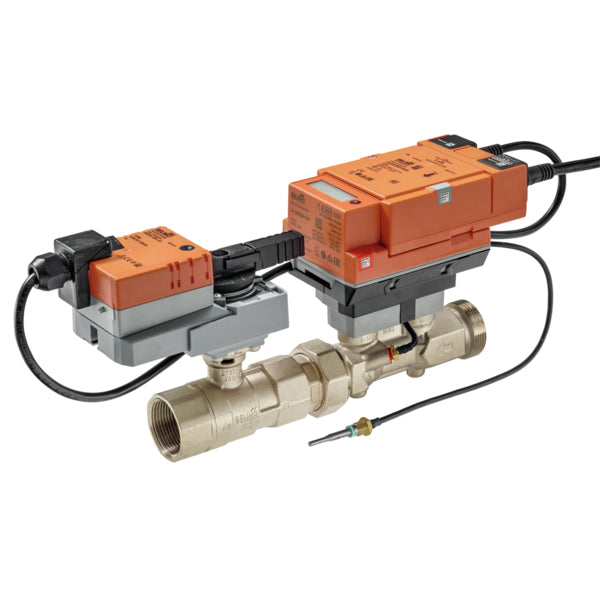

Esta válvula de energía Belimo consta de una válvula de control caracterizada de 2 vías, un caudalímetro volumétrico, dos sensores de temperatura y un actuador. La válvula es de latón y tiene junta de EPDM. El diámetro interior de la válvula es DN 50 y el tamaño del puerto es Rp x G 2 pulgadas y 2 1/2 pulgadas con rosca hembra. Con su disco de caracterización integrado, garantiza un control del caudal de igual porcentaje, lo que permite una regulación precisa y constante del caudal de fluido. Esta válvula soporta presiones de hasta 25 bar (362 psi). La válvula puede funcionar entre -10 y 120 °C (14 y 248 °F). El valor Kv de la válvula es de 15 m3/h, equivalente a un valor Cv de 17,36 gpm. El actuador requiere una tensión de alimentación de 24 V CA/CC. El actuador es compatible con los protocolos de comunicación BACnet MSTP/Modbus RTU/MP-Bus y proporciona retroalimentación de posición precisa en el rango de 0,5-10 V o 2-10 V CC, lo que garantiza un control preciso y sensible en diversas aplicaciones. El contador de energía térmica tiene actualmente instalado un sensor (T2), mientras que la instalación del segundo sensor (T1) es necesaria en el lado opuesto del circuito de agua in situ. El contador de energía térmica cumple las normas EN1434 y dispone de homologación según la Directiva europea sobre instrumentos de medida MID 2014/32/UE (MI-004). El contador de energía térmica está homologado como contador de calor. El actuador tiene un grado de protección IP54. La dirección del flujo, indicada por una flecha en la carcasa, es de suma importancia para evitar daños en la válvula de bola.

Pros

• El disco caracterizador integrado garantiza un control de caudal de igual porcentaje
• Actuador modulante con una señal de control de 0,5-10 V o 2-10 V CC
• El contador de energía térmica cumple la norma EN1434
• Alimentación a través de Ethernet (PoE) para fuente de alimentación opcional
• Contador de energía térmica integrado para controlar el consumo de energía

Serie:

La EV-MID de Belimo es una válvula de control caracterizada con un contador de energía térmica. Está certificado para aplicaciones de calefacción según la MID y cumple los requisitos de la norma EN 1434. Esta válvula de 2 vías y rosca interior está diseñada para sistemas cerrados de agua fría y caliente, sirviendo como control modulante de sistemas de tratamiento de aire y calefacción en el lado del agua. Funciona con una tensión nominal de 24 V CA/CC y admite control modulante, comunicativo e híbrido. La válvula también incluye una Ethernet 10/100 Mbit/s, TCP/IP y un servidor web integrado. Las opciones de comunicación incluyen BACnet, Modbus, Belimo MP-Bus o control convencional. La alimentación es posible a través de PoE (Power over Ethernet). Además, ayuda en la conversión de las señales de los sensores y se presenta en tamaños que van desde DN15-50.
