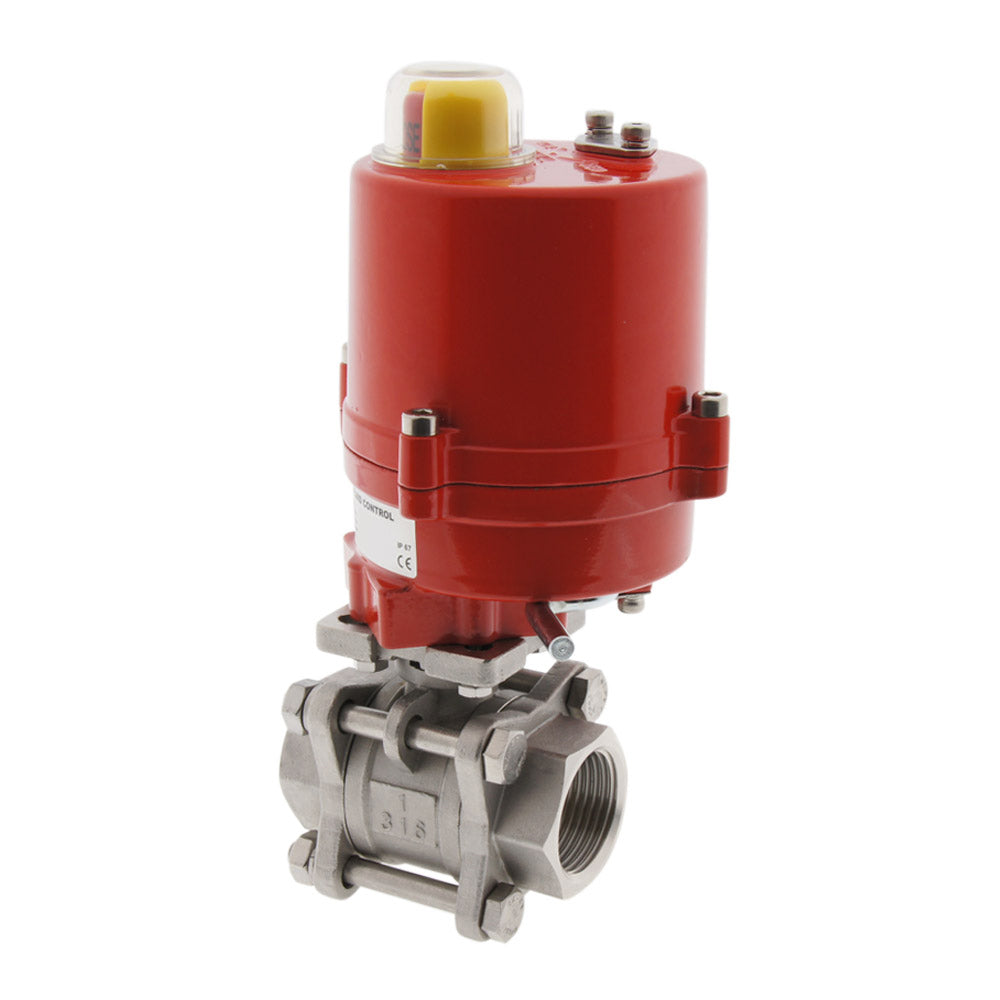

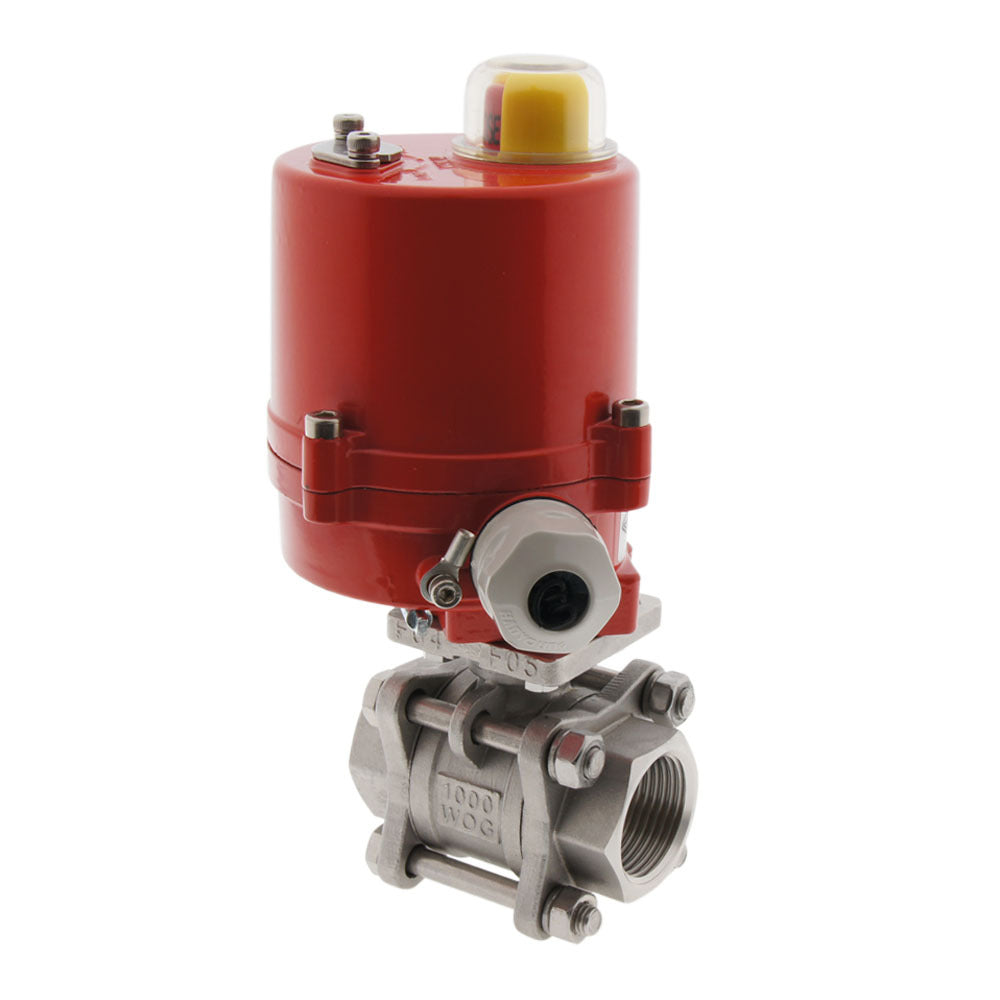

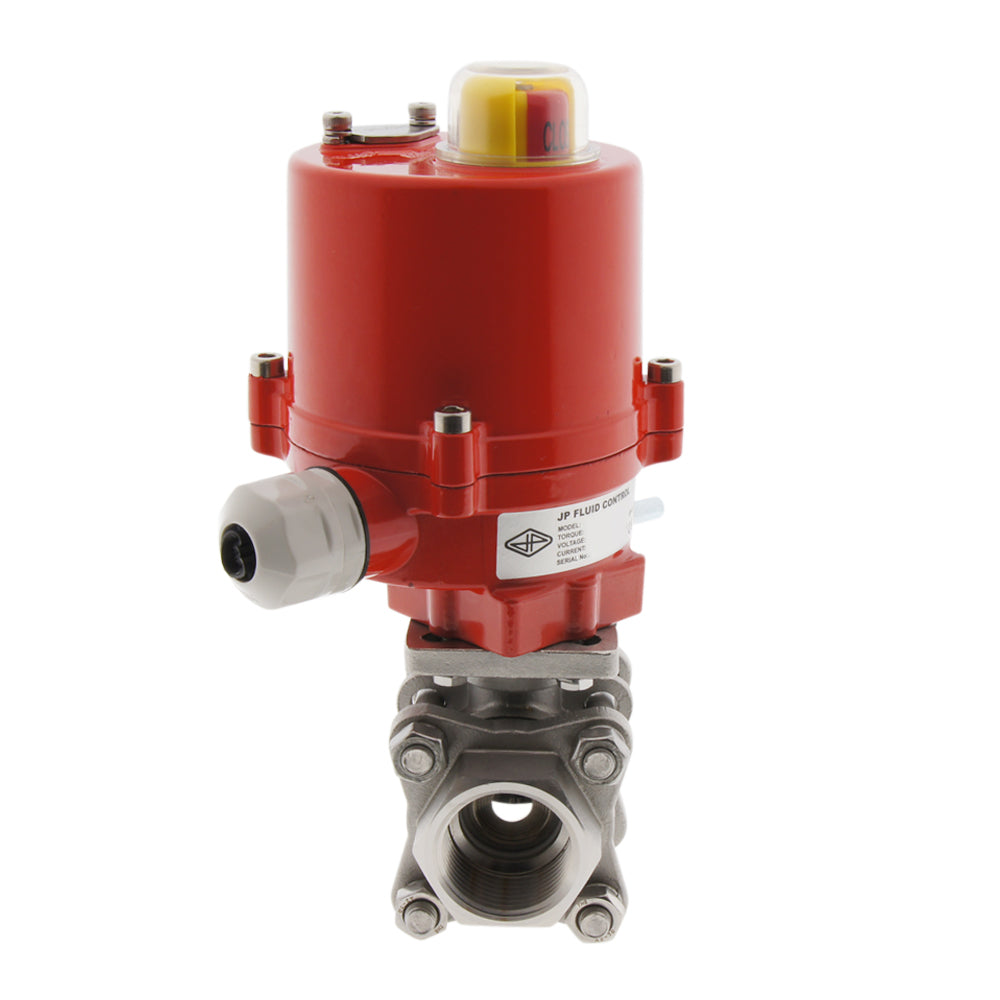

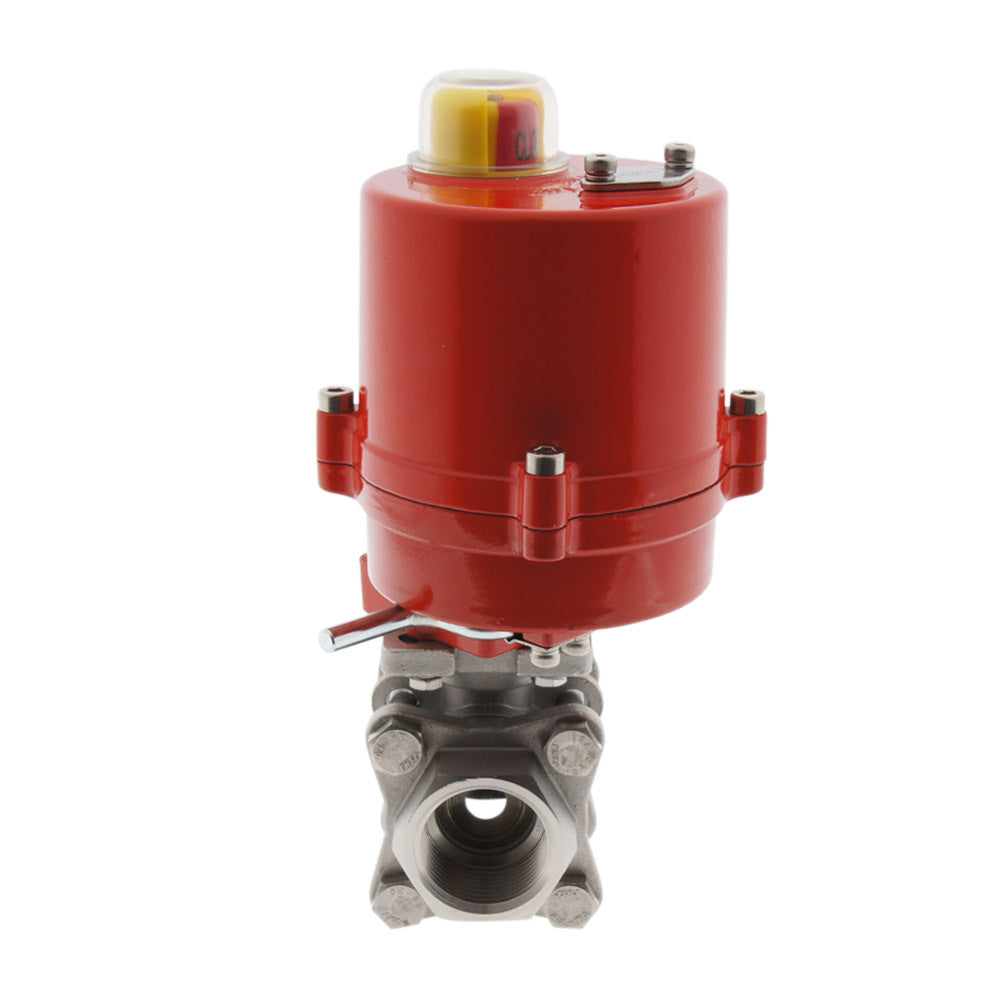

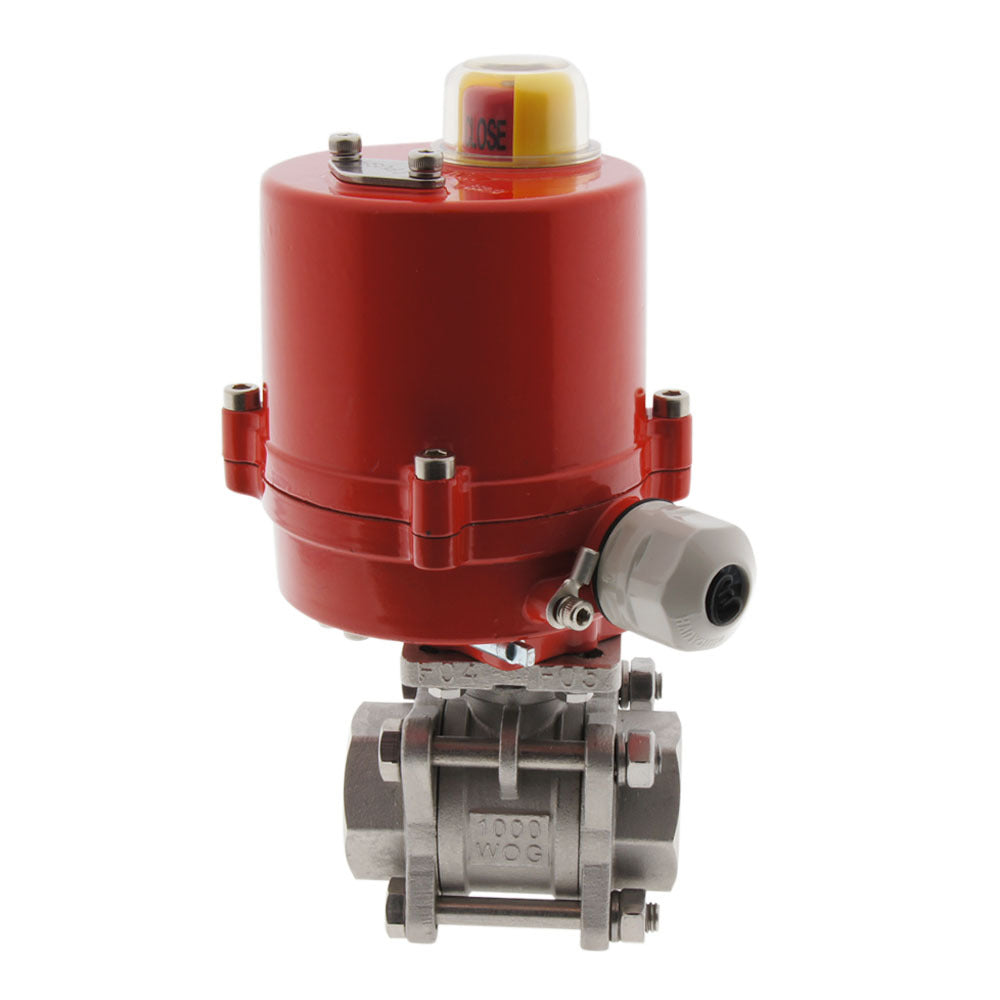

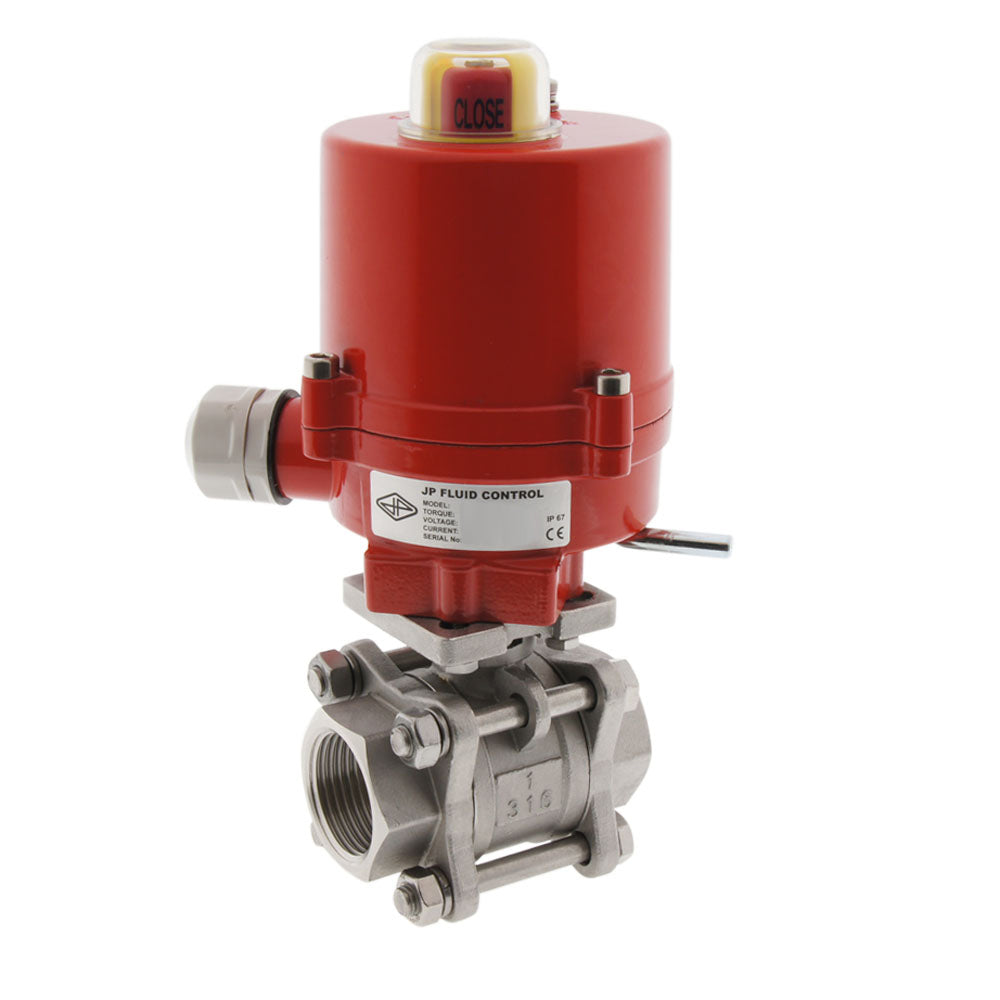

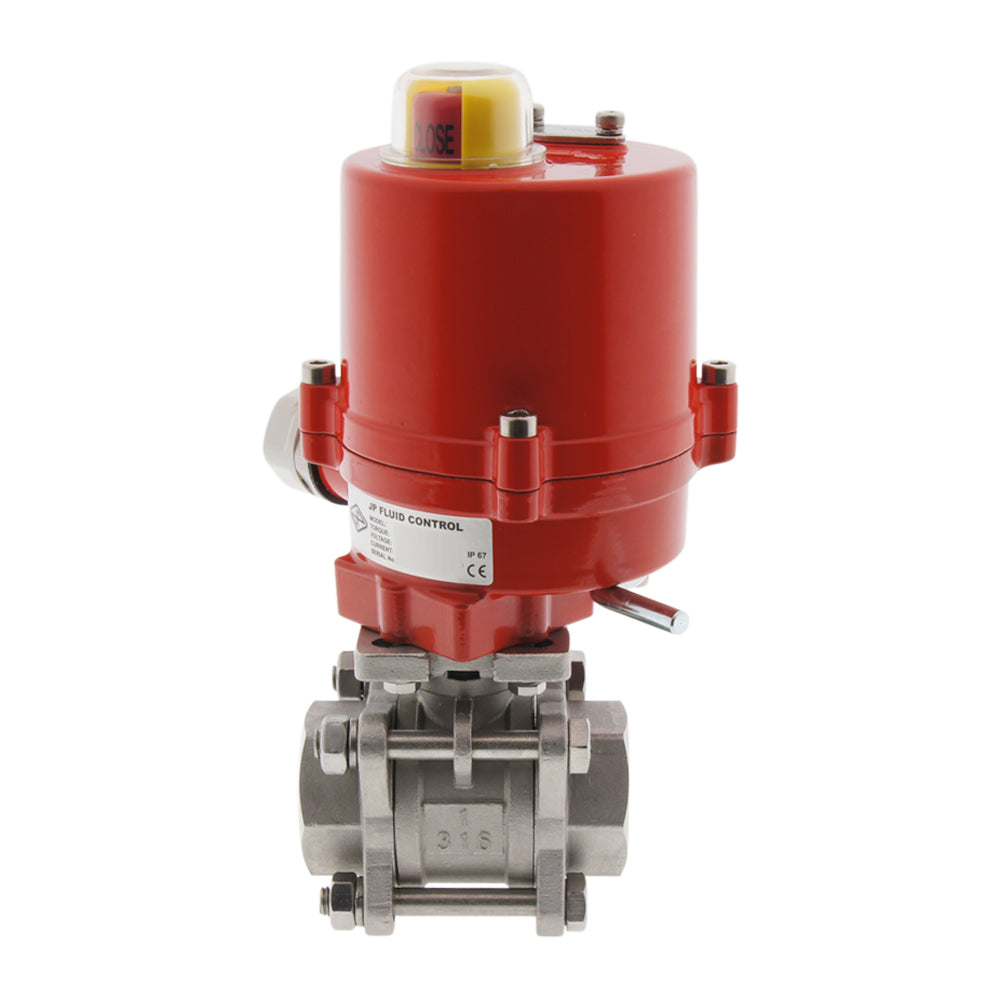

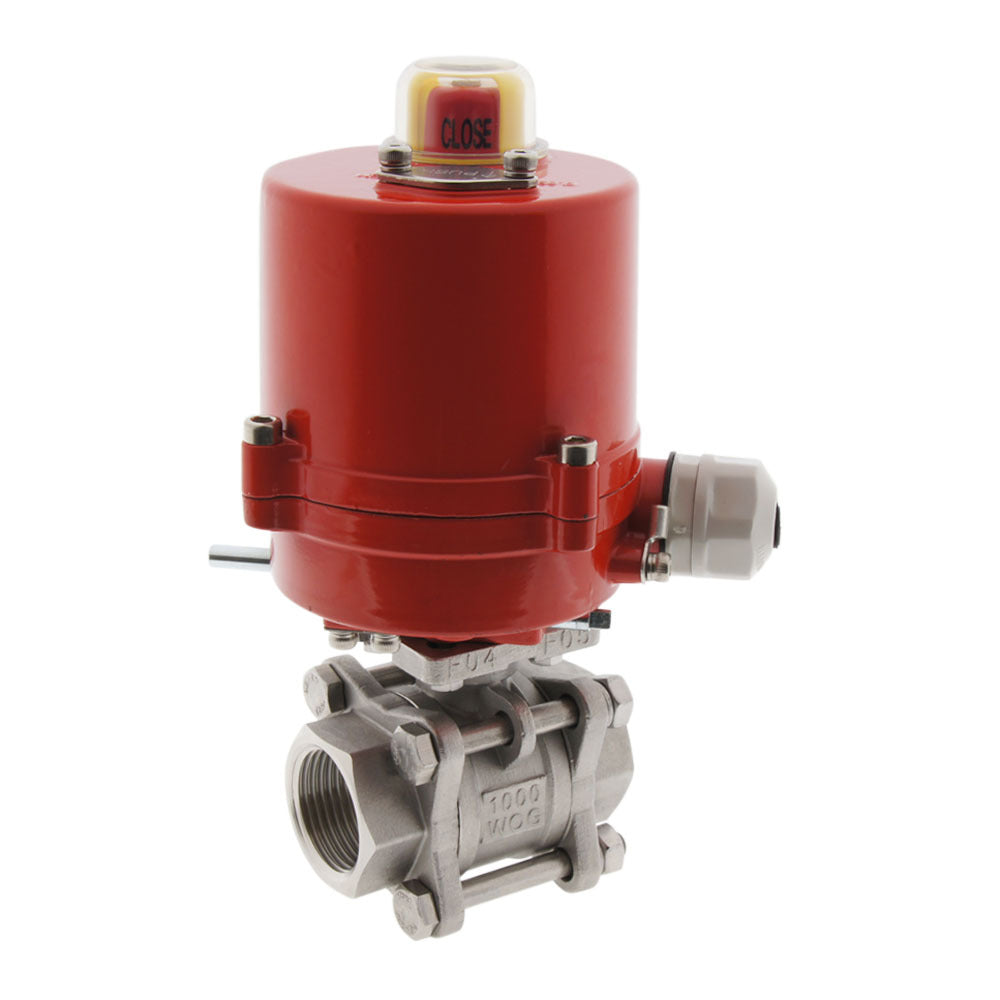

Válvula de Bola Electrica de 2 vías G1'' Acero Inoxidable 24V DC

Esta robusta válvula de bola electrica de 2 vías y bajo consumo de Tameson se puede utilizar para cerrar automáticamente tuberías con gas o fluidos. La válvula tiene roscas de tubería de 1 pulgada (rosca interna, BSPP). La carcasa de la válvula es de acero inoxidable con una bola de acero inoxidable y junta de PTFE (teflón). El actuador es adecuado tanto para 24 voltios CC (corriente continua) como para 24 voltios CA 50/60 Hz (corriente alterna). Con los interruptores de la placa de circuitos, el actuador puede ajustarse para CA o CC. El ajuste predeterminado de fábrica es corriente continua (CC). El actuador tiene una robusta carcasa de aluminio (IP67, siempre que se conecte un cable adecuado) y proporciona un par máximo de 20 Nm. La válvula gira de 0 a 90 grados en 4 segundos. Cuando la bola alcanza una posición final, el motor electrico se apaga y no consume energía. El actuador está equipado con dos finales de carrera adicionales para la retroalimentación de posición. Los finales de carrera están situados a 0 y 90 grados. En caso necesario, el usuario puede ajustar la posición angular de los interruptores. Un indicador de posición mecánico situado en la parte superior del actuador muestra la posición de la válvula. El actuador está equipado con un mando manual.

Principales ventajas

• Robusta válvula de bola de acero inoxidable con roscas de tubería de 1 pulgada
• Tiempo de conmutación de sólo 4 segundos
• Resistente carcasa del actuador IP67
• Posibilidad de 24 V CA y CC (mediante interruptor)
• Dos finales de carrera adicionales para retroalimentación de posición
• Mando manual
• Indicador visual de posición claro
• Válvula de bola de 3 piezas y paso total de acero inoxidable 316

Especificaciones tecnicas

Dimensiones

Dimensiones

L1=62mm

L2=26mm

L3=175mm

L4=81mm

L5=94mm

L6=mm

Dimensiones del actuador AG-020-B y la válvula de bola 665S100.

Aplicaciones

Esta válvula puede utilizarse en combinación con gases y fluidos. La válvula es duradera y adecuada para diferentes medios agresivos y corrosivos. La presión máxima a temperatura ambiente es de 85 bares; a temperaturas más altas, la temperatura máxima permitida disminuye. La dirección de la presión no es importante, la dirección del flujo puede ser en cualquier dirección. El intervalo de temperatura del medio oscila entre -30°C y 130°C. A altas temperaturas, se recomienda instalar la válvula en una zona ventilada. Se permite instalar la válvula en un entorno húmedo siempre que todas las piezas, como un cable electrico adecuado, esten correctamente fijadas. Las válvulas de bola pueden utilizarse con fluidos ligeramente contaminados. Algunos ejemplos de aplicaciones de esta válvula son la climatización, el riego, la automatización industrial y la gestión del agua.

Presión máxima en función de la temperatura.

Esquema electrico

El actuador funciona con 24 voltios CC y 24 voltios CA (50/60 Hz). En la placa de circuito impreso hay dos pequeños interruptores para ajustar el actuador a CA o CC. El ajuste por defecto es CC. El actuador consume 0,2 A nominales y 1,2 A a par máximo. El actuador tiene control de 3 puntos. Los bornes 1 (negativo) y 2 (positivo) están conectados permanentemente a la fuente de alimentación. Los bornes 3 (menos) y 4 (menos) son para las señales de control. Conectando uno de estos cables de control, se cierra o abre la válvula. No conecte nunca los terminales 3 y 4 al mismo tiempo para evitar cortocircuitos y daños. El actuador dispone de dos finales de carrera internos. En cuanto se alcanza la posición final del actuador (0 ó 90 grados), el motor se apaga y no consume energía. Además, en el actuador hay dos finales de carrera adicionales para fines de control. La posición angular de los limitadores puede modificarse. Conecte siempre la toma de tierra y no utilice las tuberías como tierra.

Esquema electrico del actuador AG-020-B. Antes de utilizar la corriente alterna, es necesario ajustar los interruptores de la placa de circuito impreso.

Montaje

Retire la palanca para el control manual. Utilice una llave de estrella o de vaso. Asegúrese de que la posición de la bola y el actuador están correctamente ajustados antes del montaje. El actuador se suministra con dos adaptadores para conectar el actuador al eje de la válvula. Monte el actuador en la válvula con los pernos suministrados. No debe haber juego entre ambas bridas. Utilice nuestra gama de racores para la conexión entre la tubería y la válvula.

En la caja

• Actuador AG-020-B (cable no incluido)
• Adaptador de eje de transmisión (9x9mm, 11x11mm)
• 4 tornillos M5x16mm y arandelas elásticas (para brida F03)
• 4 tornillos M6x16mm y arandelas elásticas (para brida F04 y F05)
• Válvula de bola 665S100

Nota: Este producto se entrega en piezas separadas, pero con los accesorios de montaje necesarios.`
