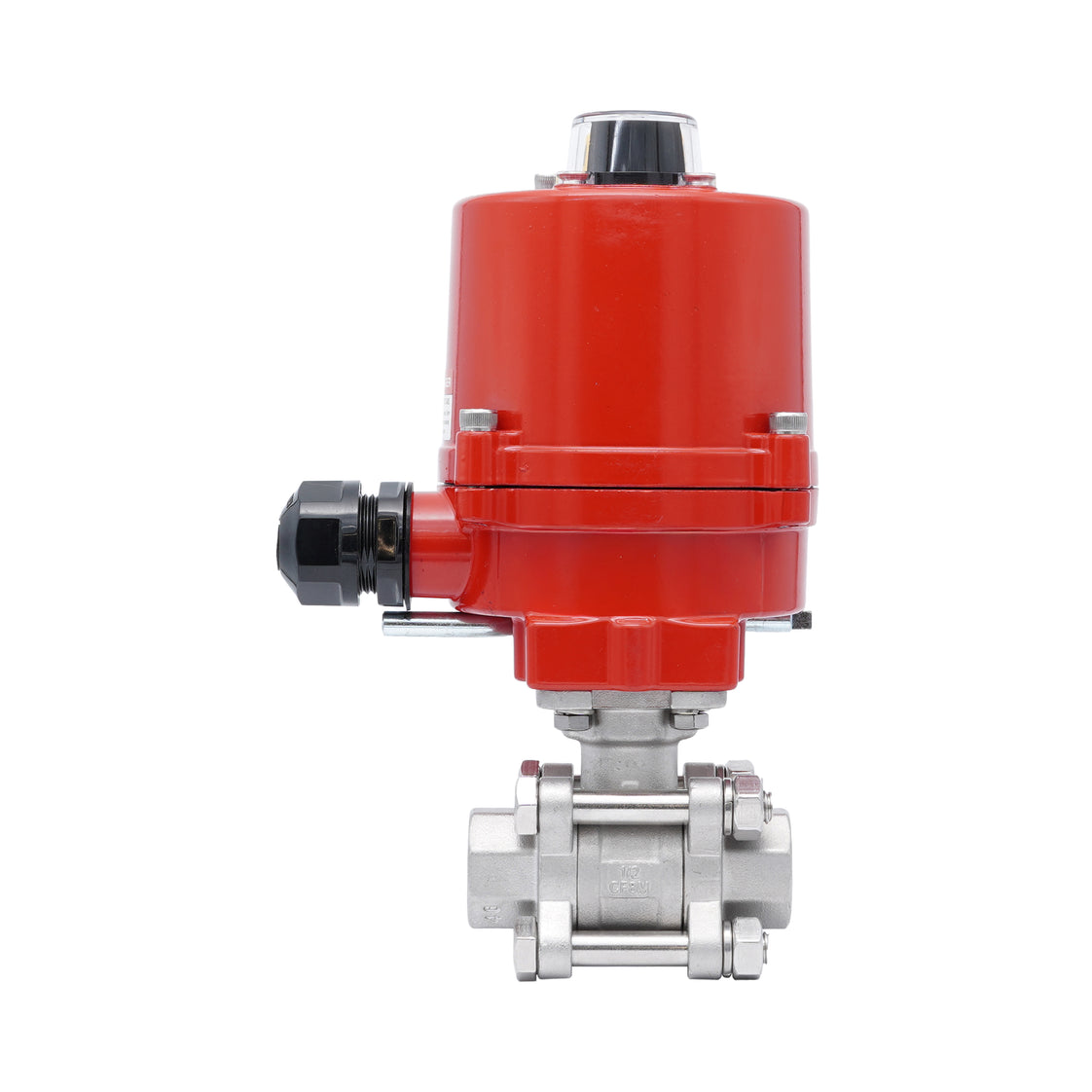

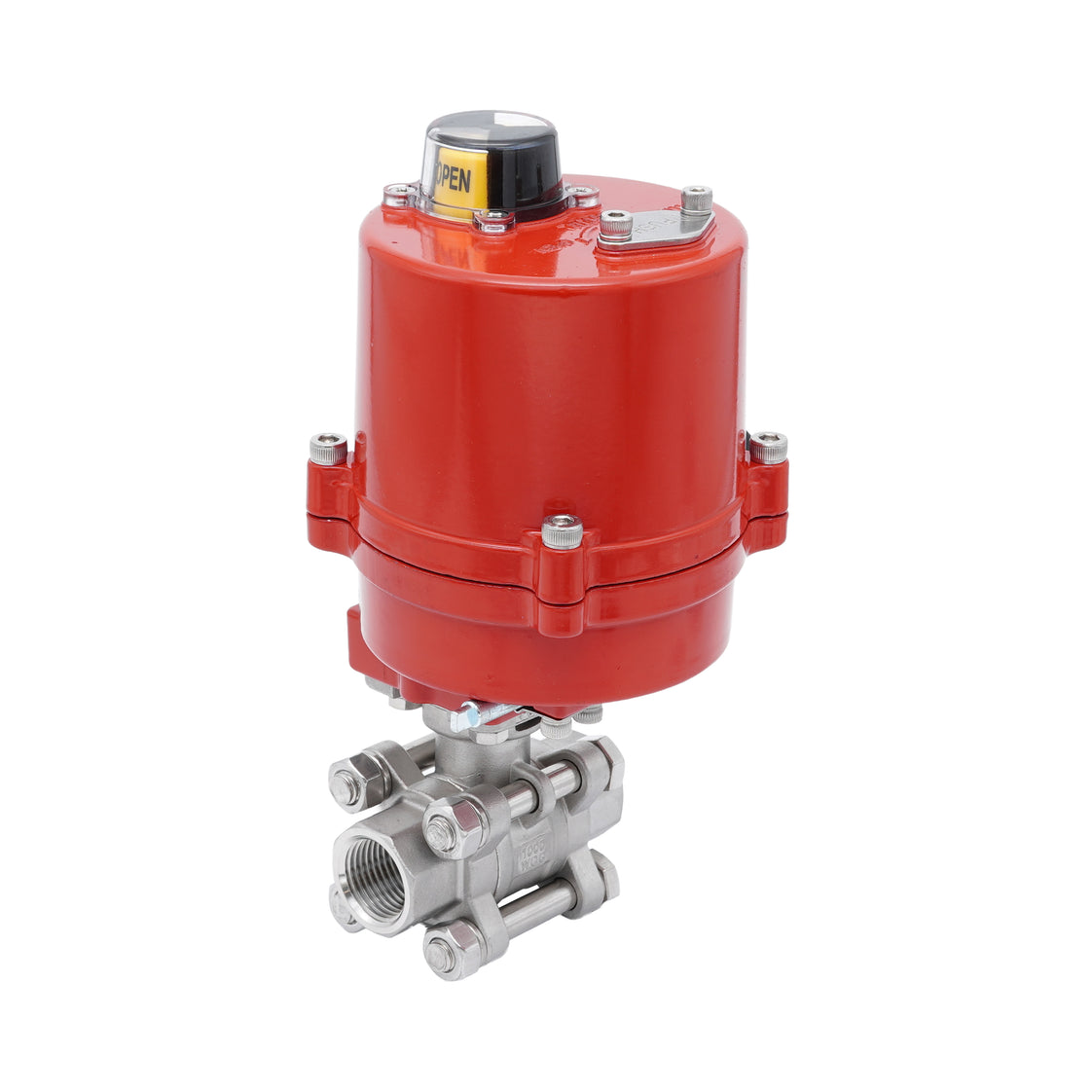

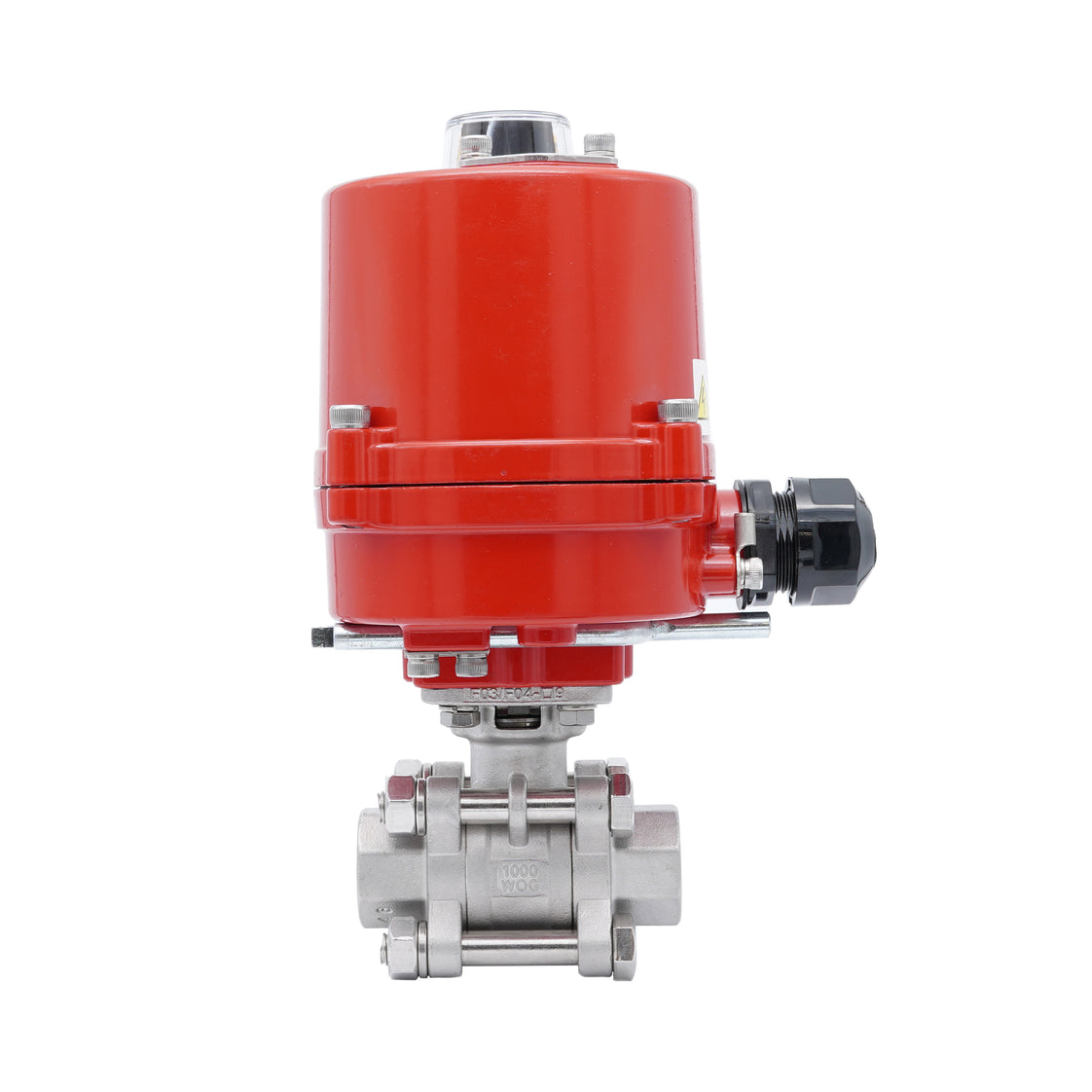

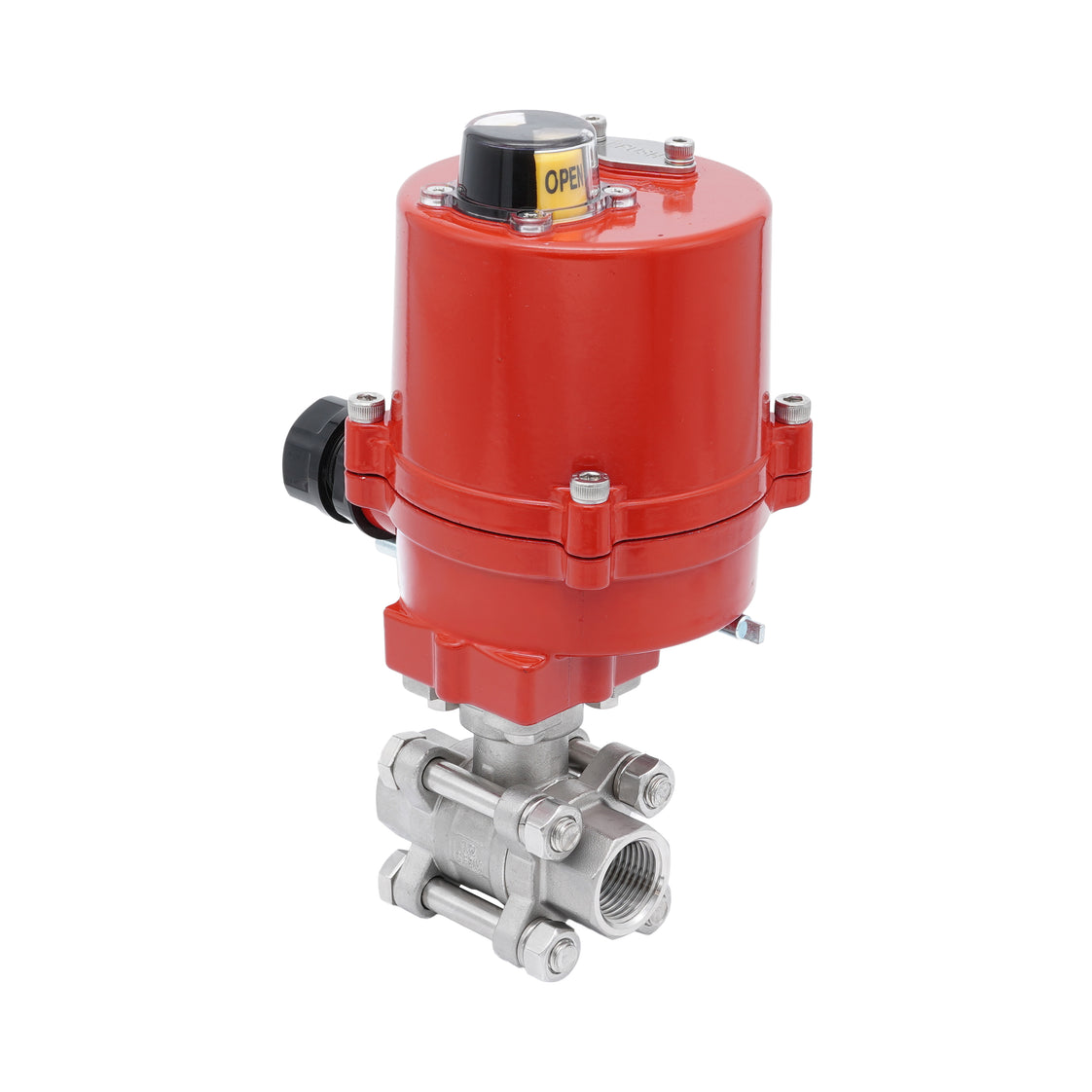

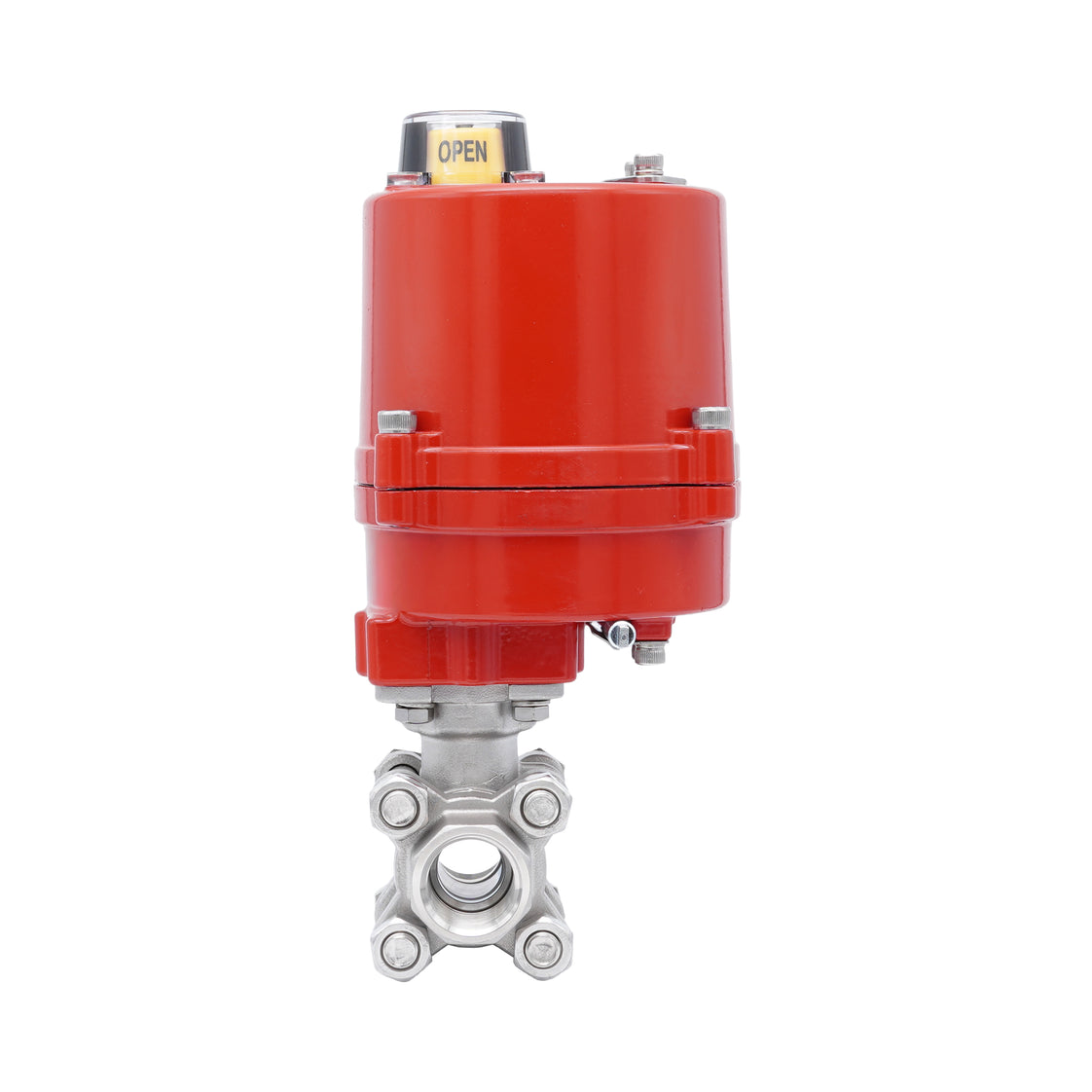

Válvula de Bola Eléctrica de Acero Inoxidable 2 Vías Rp 3/4'' 24 V AC/DC
Este actuador eléctrico JP Fluid Control se ofrece en combinación con una válvula de bola TamesonPRO 2- vías. La válvula tiene roscas de tubería Rp 3/4'' (rosca interna, BSPT). La carcasa y la bola de la válvula están hechas de acero inoxidable con un sellado de PTFE. El actuador es adecuado tanto para 24 voltios CC (corriente continua) como para 24 voltios CA 50/60Hz (corriente alterna). Con interruptores en la placa de circuito, el actuador puede configurarse para CA o CC. La configuración predeterminada de fábrica es corriente continua (CC). El actuador tiene una robusta carcasa de aluminio (IP67, siempre que se conecte un cable adecuado) y entrega un par máximo de 40 Nm. La válvula gira de 0 a 90 grados en 8 segundos. Cuando la bola alcanza una posición final, el motor eléctrico se apaga y no consume energía. El actuador está equipado con dos interruptores de límite adicionales para retroalimentación de posición. Los interruptores de límite están posicionados en 0 y 90 grados. Si es necesario, el usuario puede ajustar la posición angular de los interruptores. Un indicador mecánico de posición en la parte superior del actuador muestra la posición de la válvula. El actuador está equipado con un mando manual de emergencia.
La válvula tiene un diámetro de 20 mm, con un valor Kv de 48 m3/h (Cv = 55.5 gpm). Kv expresa el caudal de agua en m3/h a una caída de presión de un bar. La válvula está clasificada hasta 69 bar a 20°C (1000 psi a 68°F). Es adecuada para temperaturas desde -29°C hasta 210°C (-20°F hasta 410°F). La válvula es adecuada para agua, vapor, aceite, aire comprimido, combustibles, disolventes y medios agresivos.- Precio normal
- €351,25
- Precio normal
- €290,29
Descripción
Este actuador eléctrico JP Fluid Control se ofrece en combinación con una válvula de bola TamesonPRO 2- vías. La válvula tiene roscas de tubería Rp 3/4'' (rosca interna, BSPT). La carcasa y la bola de la válvula están hechas de acero inoxidable con un sellado de PTFE. El actuador es adecuado tanto para 24 voltios CC (corriente continua) como para 24 voltios CA 50/60Hz (corriente alterna). Con interruptores en la placa de circuito, el actuador puede configurarse para CA o CC. La configuración predeterminada de fábrica es corriente continua (CC). El actuador tiene una robusta carcasa de aluminio (IP67, siempre que se conecte un cable adecuado) y entrega un par máximo de 40 Nm. La válvula gira de 0 a 90 grados en 8 segundos. Cuando la bola alcanza una posición final, el motor eléctrico se apaga y no consume energía. El actuador está equipado con dos interruptores de límite adicionales para retroalimentación de posición. Los interruptores de límite están posicionados en 0 y 90 grados. Si es necesario, el usuario puede ajustar la posición angular de los interruptores. Un indicador mecánico de posición en la parte superior del actuador muestra la posición de la válvula. El actuador está equipado con un mando manual de emergencia.
La válvula tiene un diámetro de 20 mm, con un valor Kv de 48 m3/h (Cv = 55.5 gpm). Kv expresa el caudal de agua en m3/h a una caída de presión de un bar. La válvula está clasificada hasta 69 bar a 20°C (1000 psi a 68°F). Es adecuada para temperaturas desde -29°C hasta 210°C (-20°F hasta 410°F). La válvula es adecuada para agua, vapor, aceite, aire comprimido, combustibles, disolventes y medios agresivos.Ventajas:
- Válvula de bola robusta de acero inoxidable con roscas de tubería Rp 3/4''
- Tiempo de conmutación de solo 8 segundos
- Carcasa de actuador resistente IP67
- Posible tanto 24V AC como DC (configurable con interruptor)
- Dos finales de carrera adicionales para retroalimentación de posición
- Control manual de anulación
- Indicador visual claro de posición
Diagrama de cableado eléctrico
Siga las instrucciones de seguridad y el manual antes de comenzar la instalación.El actuador funciona con 24 voltios DC y 24 voltios AC (50/60Hz). En la PCB hay dos pequeños interruptores para configurar el actuador para AC o DC. La configuración predeterminada es DC. El actuador consume 0.2A nominal y 1.2A al par máximo. El actuador tiene control de 3- puntos. Los terminales 1 (menos) y 2 (más) están permanentemente conectados a la fuente de alimentación. Los terminales 3 (menos) y 4 (menos) son para las señales de control. Conectar uno de estos cables de control cierra o abre la válvula. Nunca conecte los terminales 3 y 4 al mismo tiempo para evitar cortocircuitos y daños. El actuador tiene dos interruptores de límite internos. Tan pronto como se alcanza la posición final del actuador (0 o 90 grados), el motor se apaga y no consume energía. Además, el actuador cuenta con dos interruptores de límite adicionales para fines de control. La posición angular de los interruptores de límite puede modificarse. Siempre conecte la tierra y no use las tuberías como tierra.
Diagrama de cableado eléctrico del actuador AG-040-B. Antes de usar corriente alterna, primero se deben configurar los interruptores en la PCB.
Montaje
Asegúrese de que la posición de la bola y del actuador estén correctamente ajustadas antes del montaje. El actuador viene con dos adaptadores para conectar el actuador al eje de la válvula. Monte el actuador a la válvula con los pernos proporcionados. No debe haber juego entre ambas bridas. Use nuestra gama de accesorios para la conexión entre la tubería y la válvula.
Nota: Este producto se entrega en partes separadas, pero con los accesorios de montaje requeridos.
