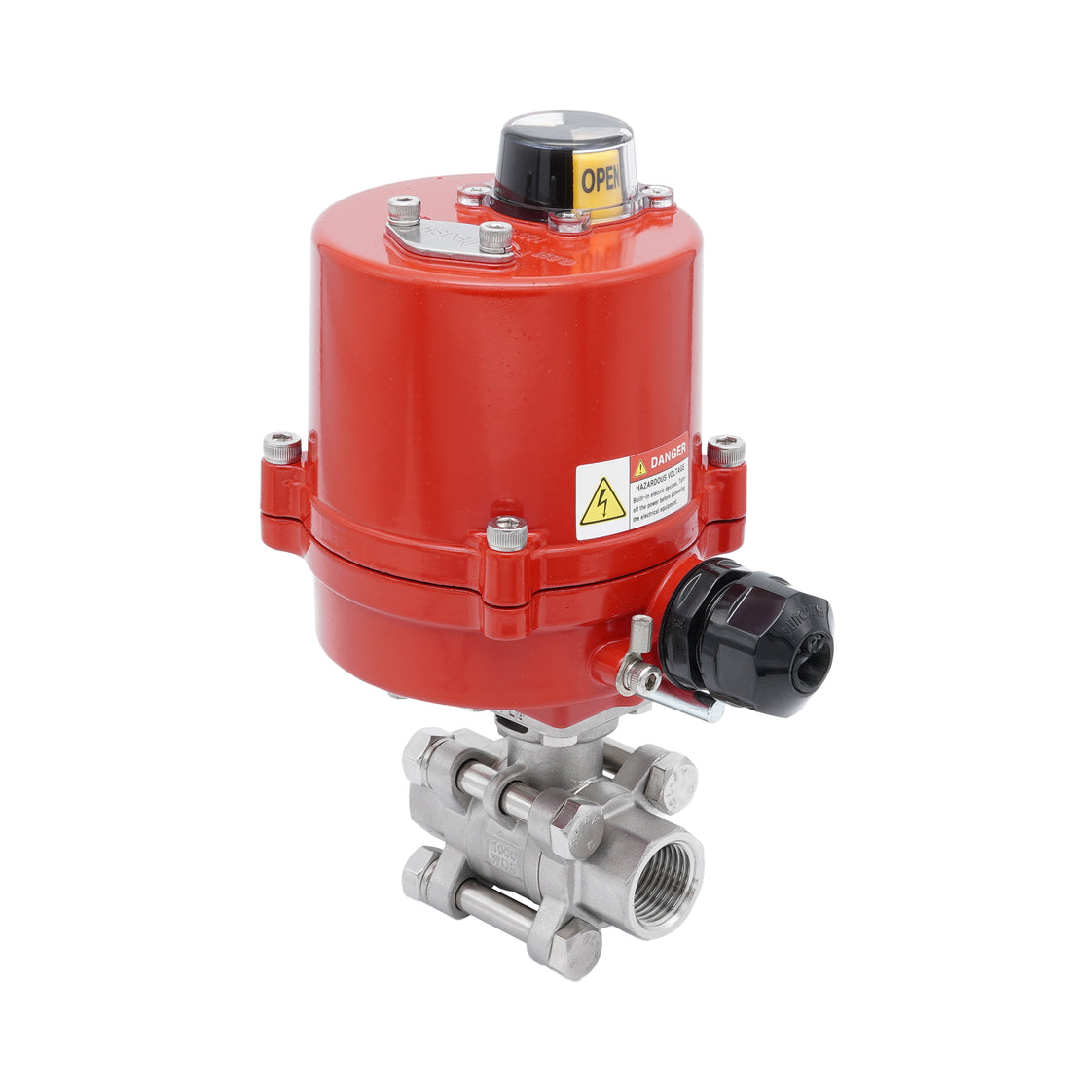

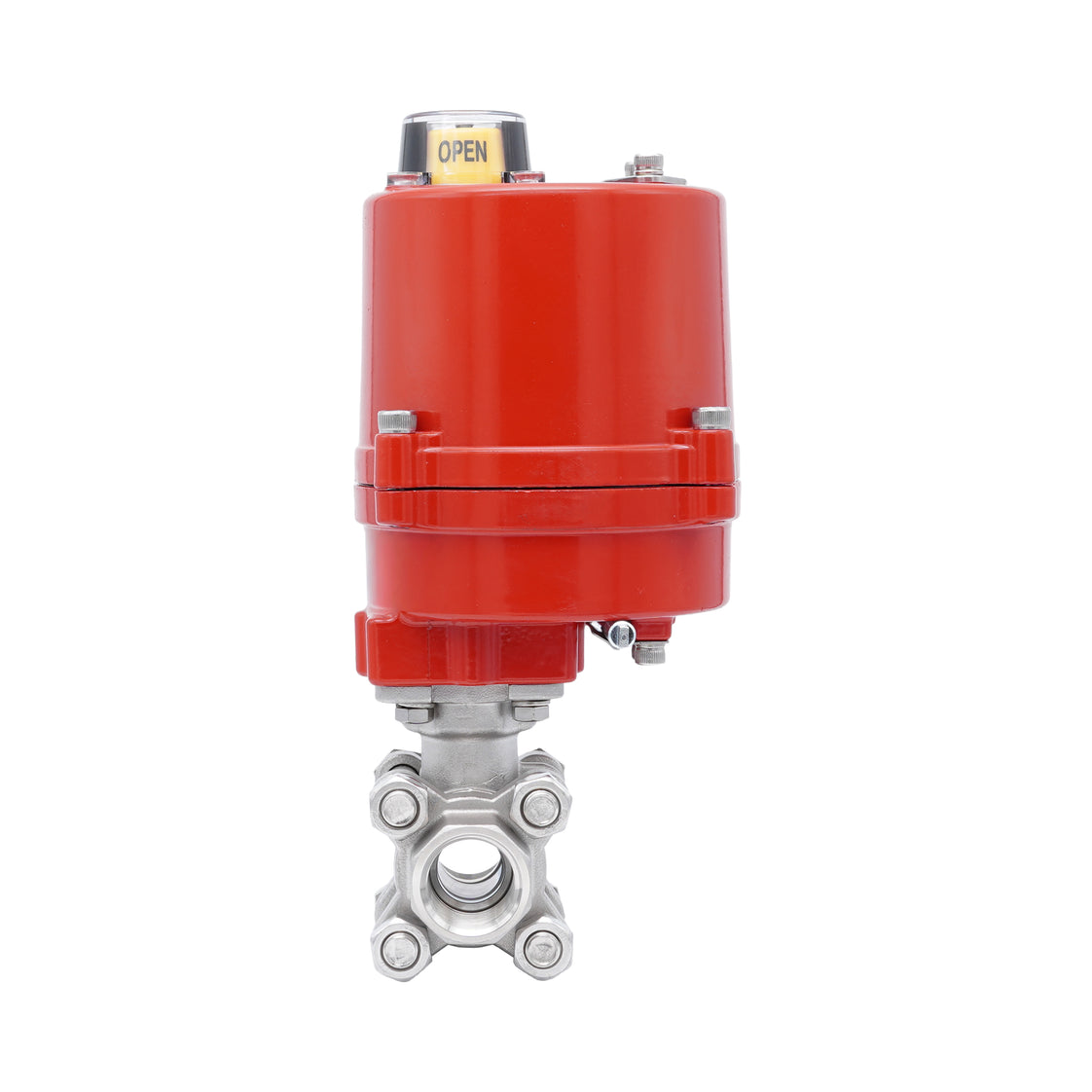

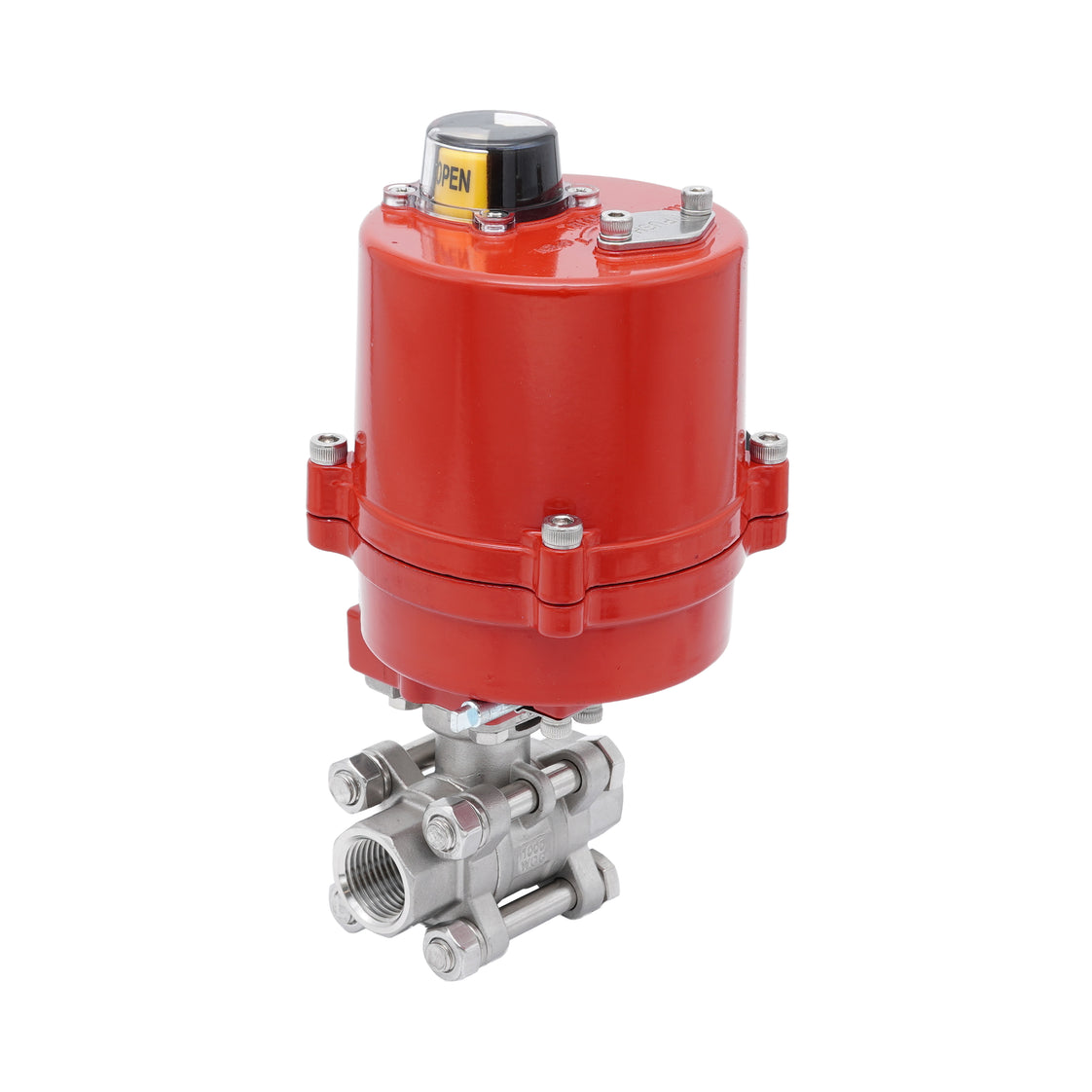

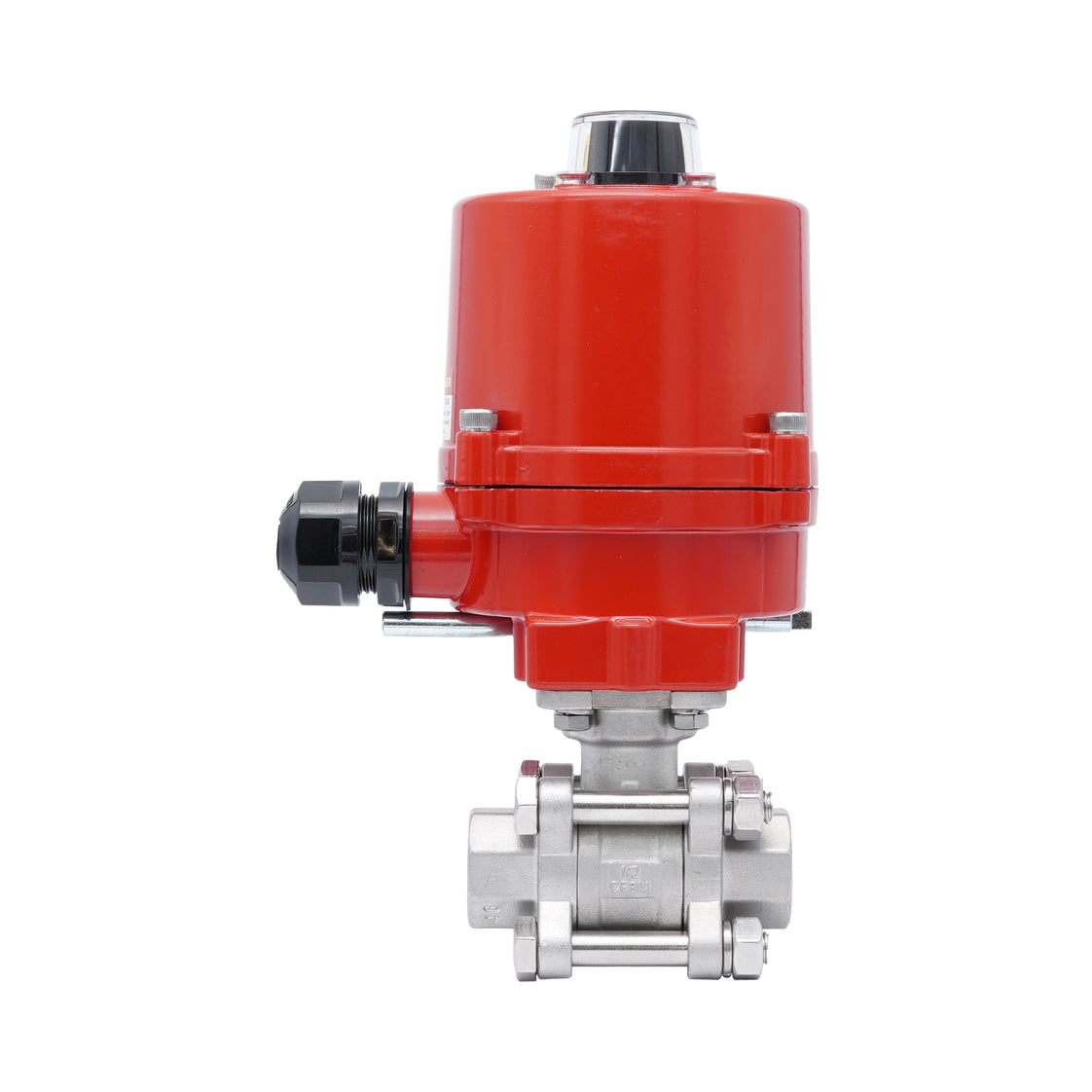

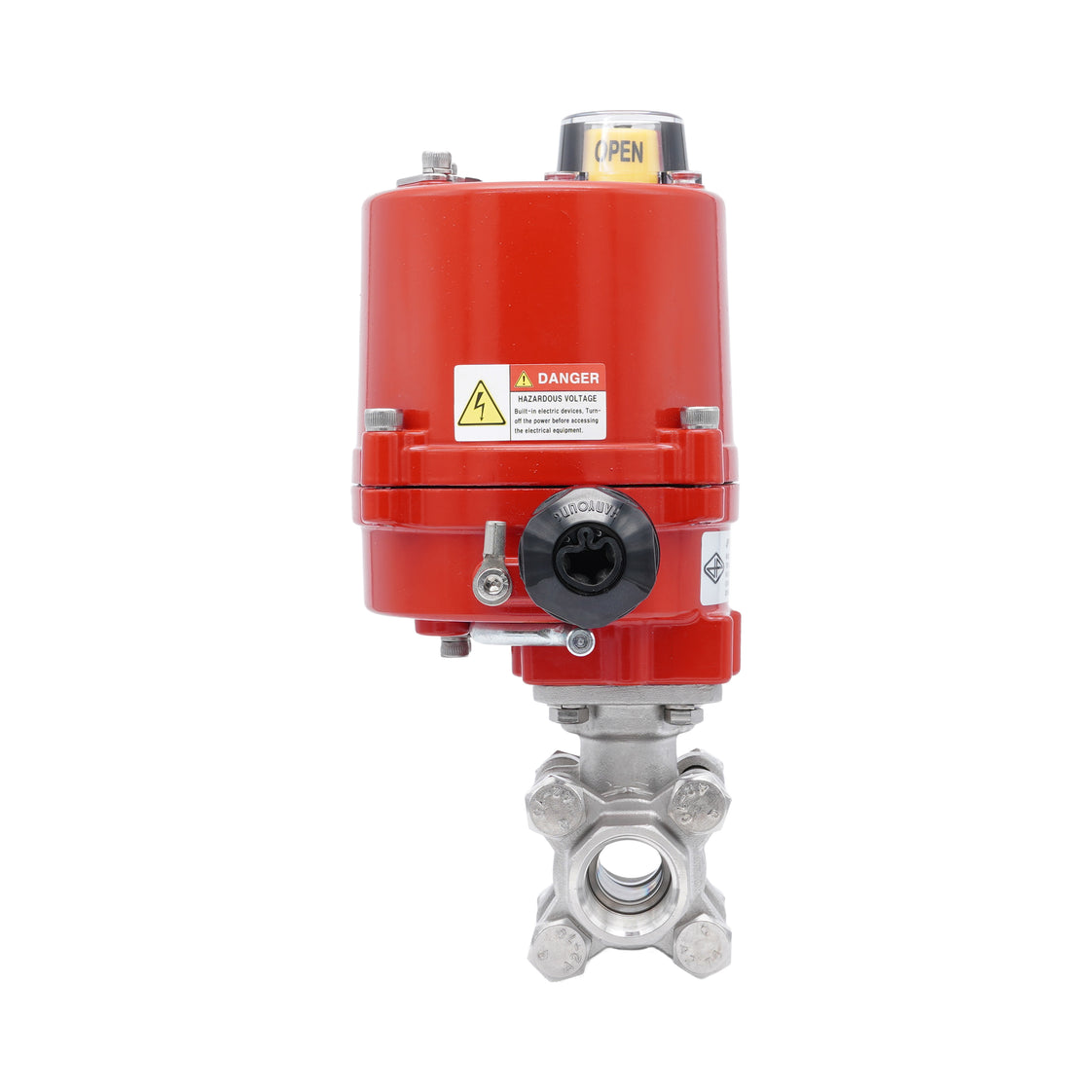

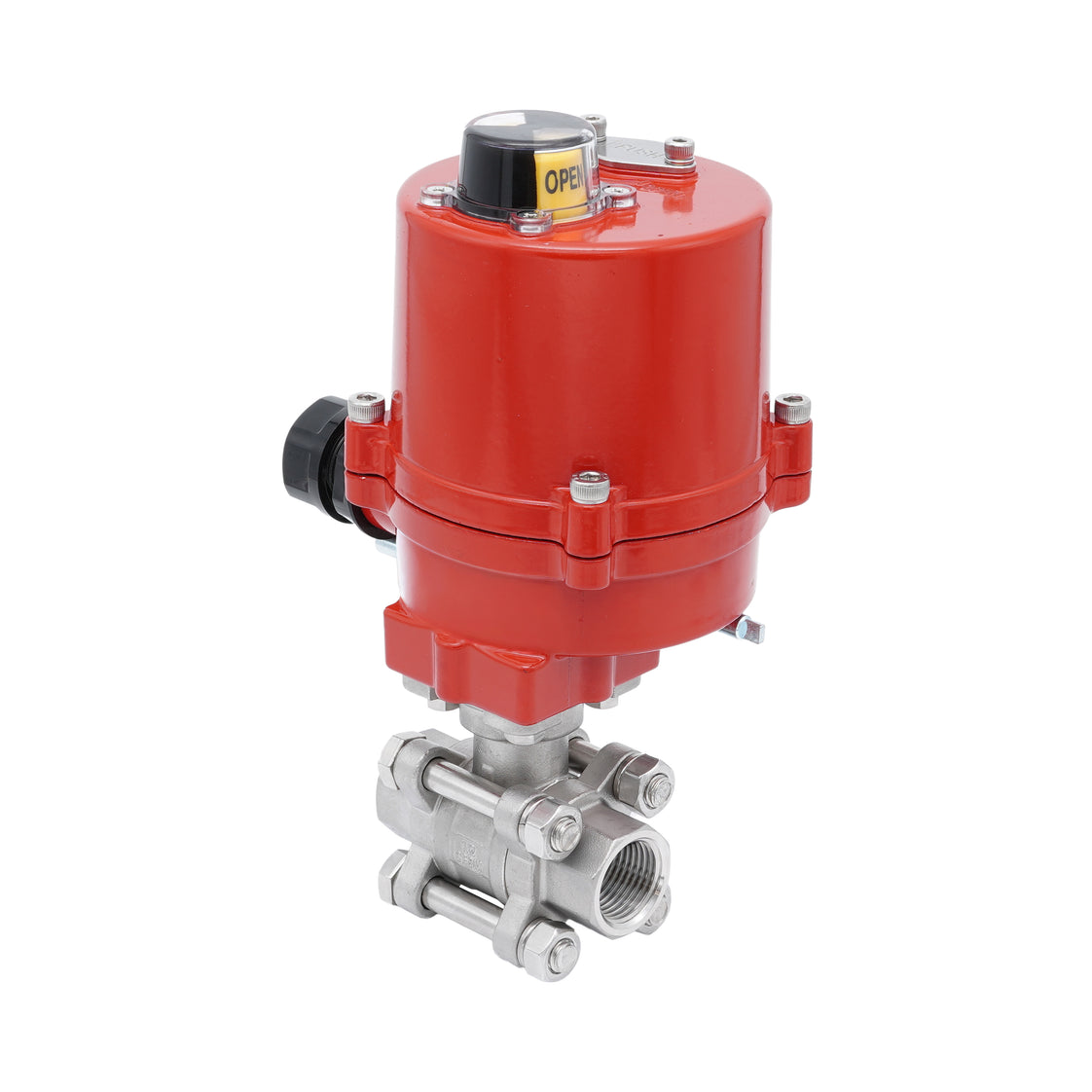

Válvula de Bola Eléctrica de Acero Inoxidable 2 Vías Rp 3/8'' 100-240 V AC
Este actuador eléctrico JP Fluid Control se ofrece en combinación con una válvula de bola TamesonPRO 2- vías. La válvula tiene roscas de tubería Rp 3/8'' (rosca interna, BSPT). La carcasa y la bola de la válvula están hechas de acero inoxidable con un sellado de PTFE. El actuador es adecuado para fuentes de alimentación de corriente alterna de 100 a 240V (50/60Hz). El actuador tiene una robusta carcasa de aluminio (IP67, siempre que se conecte un cable adecuado) y entrega un par máximo de 40 Nm. La válvula gira de 0 a 90 grados en 8 segundos. Cuando la bola alcanza una posición final, el motor eléctrico se apaga y no consume energía. El actuador está equipado con dos interruptores de límite adicionales para retroalimentación de posición. Los interruptores de límite están posicionados en 0 y 90 grados. Si es necesario, el usuario puede ajustar la posición angular de los interruptores. Un indicador mecánico de posición en la parte superior del actuador muestra la posición de la válvula. El actuador está equipado con un mando manual de emergencia.
La válvula tiene un diámetro de 12.5 mm, con un valor Kv de 13.7 m3/h (Cv = 15.8 gpm). Kv expresa el caudal de agua en m3/h a una caída de presión de un bar. La válvula está clasificada hasta 69 bar a 20°C (1000 psi a 68°F). Es adecuada para temperaturas desde -29°C hasta 210°C (-20°F hasta 410°F). La válvula es adecuada para agua, vapor, aceite, aire comprimido, combustibles, disolventes y medios agresivos.- Precio normal
- €338,61
- Precio normal
- €279,84
Descripción
Este actuador eléctrico JP Fluid Control se ofrece en combinación con una válvula de bola TamesonPRO 2- vías. La válvula tiene roscas de tubería Rp 3/8'' (rosca interna, BSPT). La carcasa y la bola de la válvula están hechas de acero inoxidable con un sellado de PTFE. El actuador es adecuado para fuentes de alimentación de corriente alterna de 100 a 240V (50/60Hz). El actuador tiene una robusta carcasa de aluminio (IP67, siempre que se conecte un cable adecuado) y entrega un par máximo de 40 Nm. La válvula gira de 0 a 90 grados en 8 segundos. Cuando la bola alcanza una posición final, el motor eléctrico se apaga y no consume energía. El actuador está equipado con dos interruptores de límite adicionales para retroalimentación de posición. Los interruptores de límite están posicionados en 0 y 90 grados. Si es necesario, el usuario puede ajustar la posición angular de los interruptores. Un indicador mecánico de posición en la parte superior del actuador muestra la posición de la válvula. El actuador está equipado con un mando manual de emergencia.
La válvula tiene un diámetro de 12.5 mm, con un valor Kv de 13.7 m3/h (Cv = 15.8 gpm). Kv expresa el caudal de agua en m3/h a una caída de presión de un bar. La válvula está clasificada hasta 69 bar a 20°C (1000 psi a 68°F). Es adecuada para temperaturas desde -29°C hasta 210°C (-20°F hasta 410°F). La válvula es adecuada para agua, vapor, aceite, aire comprimido, combustibles, disolventes y medios agresivos.Ventajas:
- Válvula de bola robusta de acero inoxidable con roscas de tubería Rp 3/8''
- Tiempo de conmutación de solo 8 segundos
- Carcasa de actuador resistente IP67
- Adecuado para fuentes de alimentación de 100 a 240 V AC
- Dos finales de carrera adicionales para retroalimentación de posición
- Control manual de anulación
- Indicador visual claro de posición
Diagrama de cableado eléctrico
Siga las instrucciones de seguridad y el manual antes de comenzar la instalación.El actuador puede usarse con corriente alterna (50/60Hz) de 100 voltios hasta 240 voltios. El actuador consume 0.1A nominal y 0.2A al par máximo. Para conectar un cable al actuador, es necesario retirar la cubierta con cuatro tornillos. El sistema opera con control de 3- puntos. Los terminales 1 y 2 están permanentemente conectados a la fuente de alimentación. Los terminales 3 y 4 se usan para cerrar o abrir la válvula. La señal (fase/neutro) a los terminales 3 y 4 debe ser la misma que en el terminal 2. Nunca conecte 3 y 4 al mismo tiempo para evitar cortocircuitos y daños. El actuador tiene dos finales de carrera internos. Tan pronto como se alcanza la posición final del actuador (0 o 90 grados), el motor se apaga y no consume energía. Además, el actuador cuenta con dos finales de carrera adicionales para fines de control. La posición angular de los finales de carrera puede modificarse. Siempre conecte la tierra y no use las tuberías como tierra.
Diagrama de cableado eléctrico del actuador AG-040-A.
Montaje
Asegúrese de que la posición de la bola y del actuador estén correctamente ajustadas antes del montaje. El actuador viene con dos adaptadores para conectar el actuador al eje de la válvula. Monte el actuador a la válvula con los pernos proporcionados. No debe haber juego entre ambas bridas. Use nuestra gama de accesorios para la conexión entre la tubería y la válvula.
Nota: Este producto se entrega en partes separadas, pero con los accesorios de montaje requeridos.
