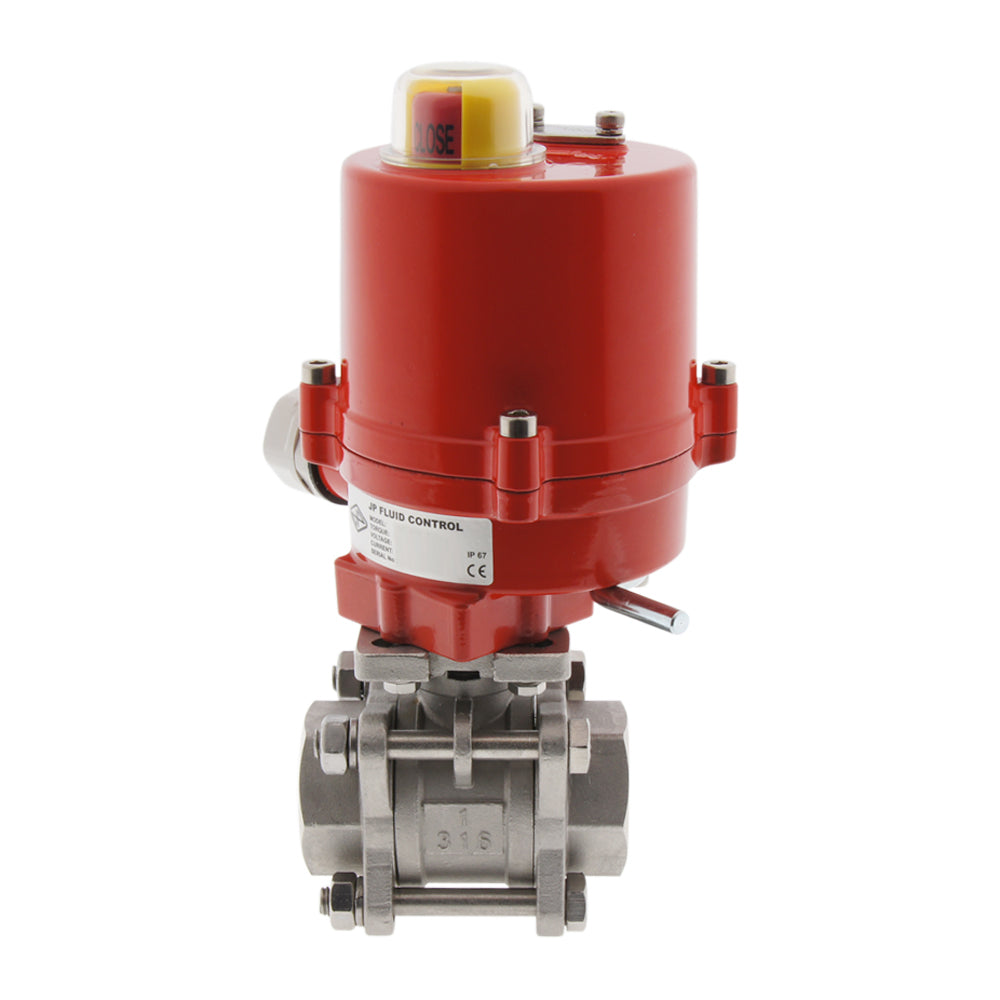

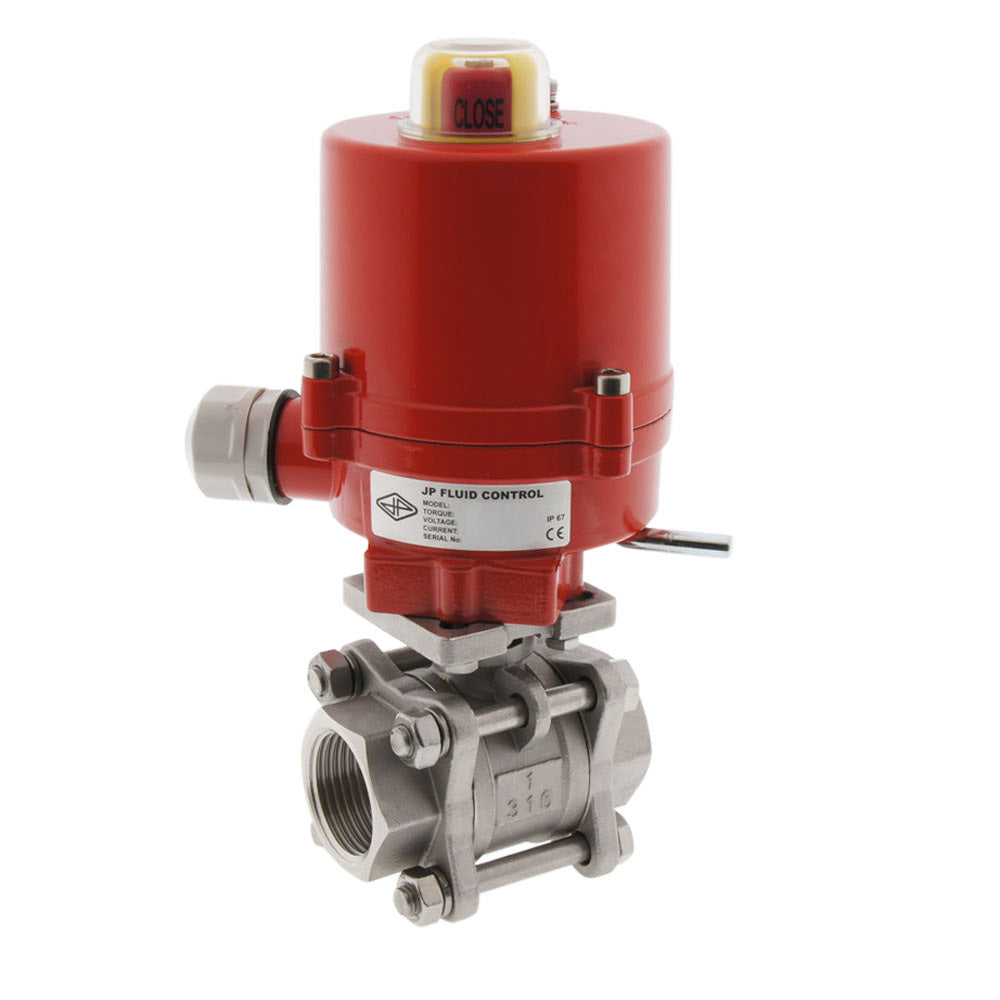

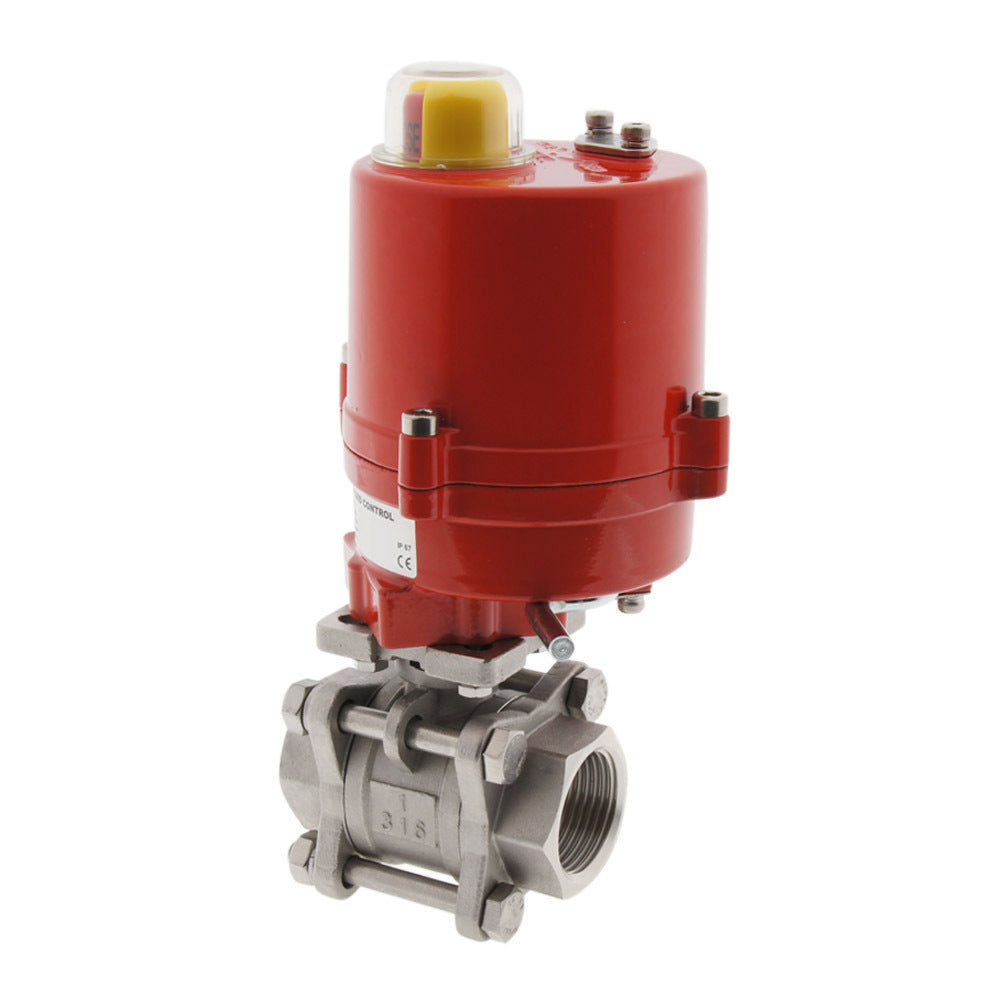

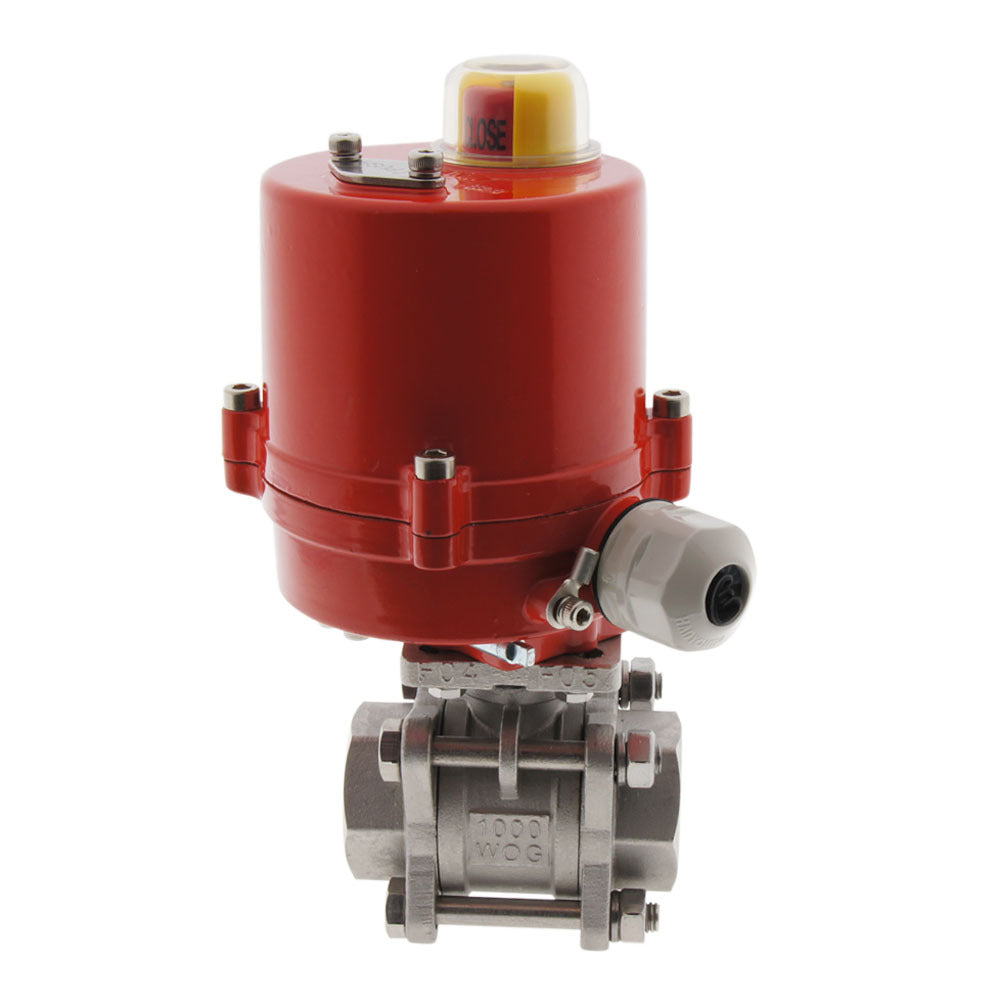

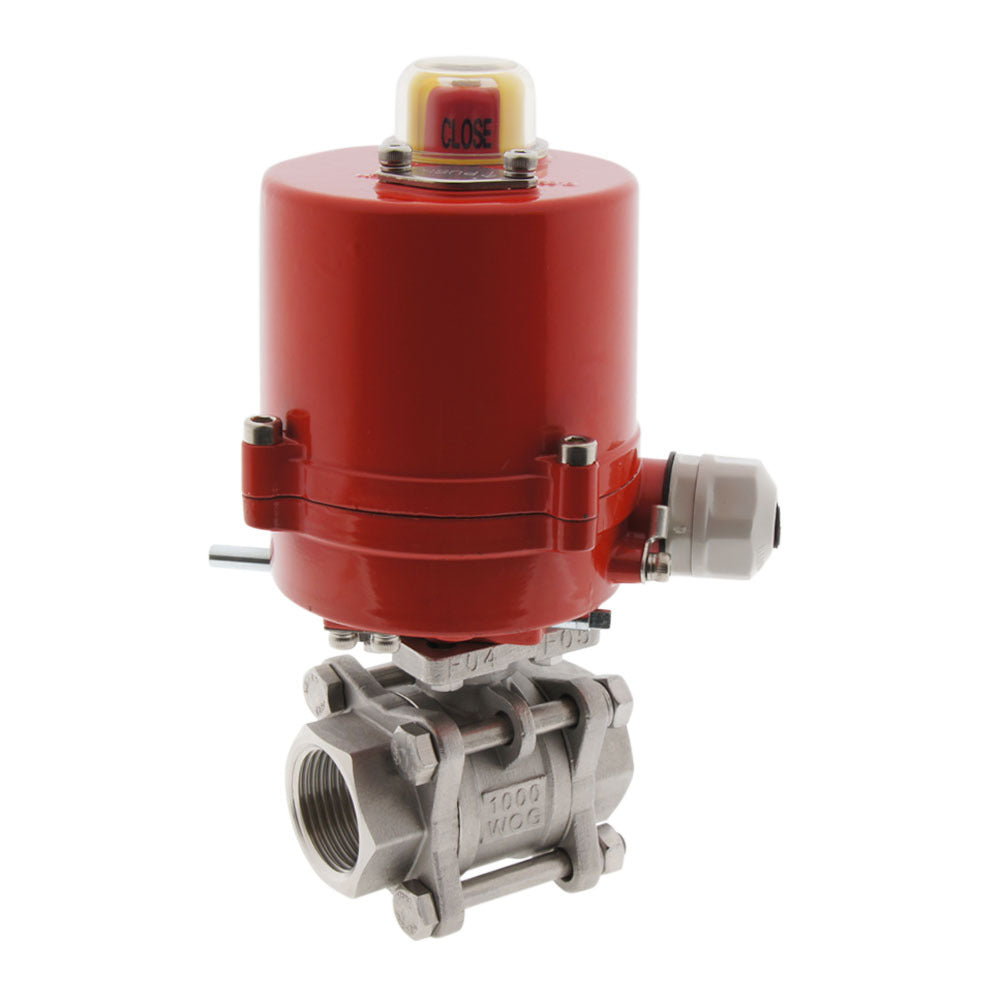

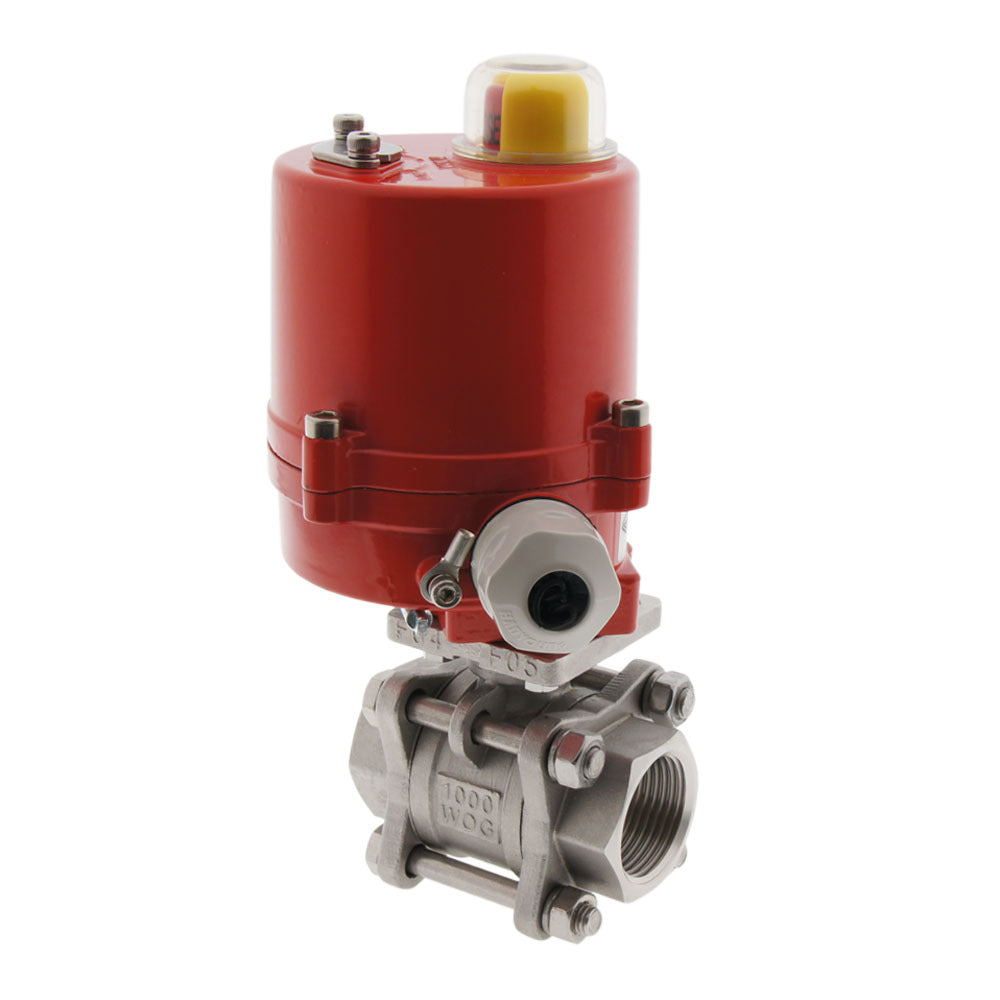

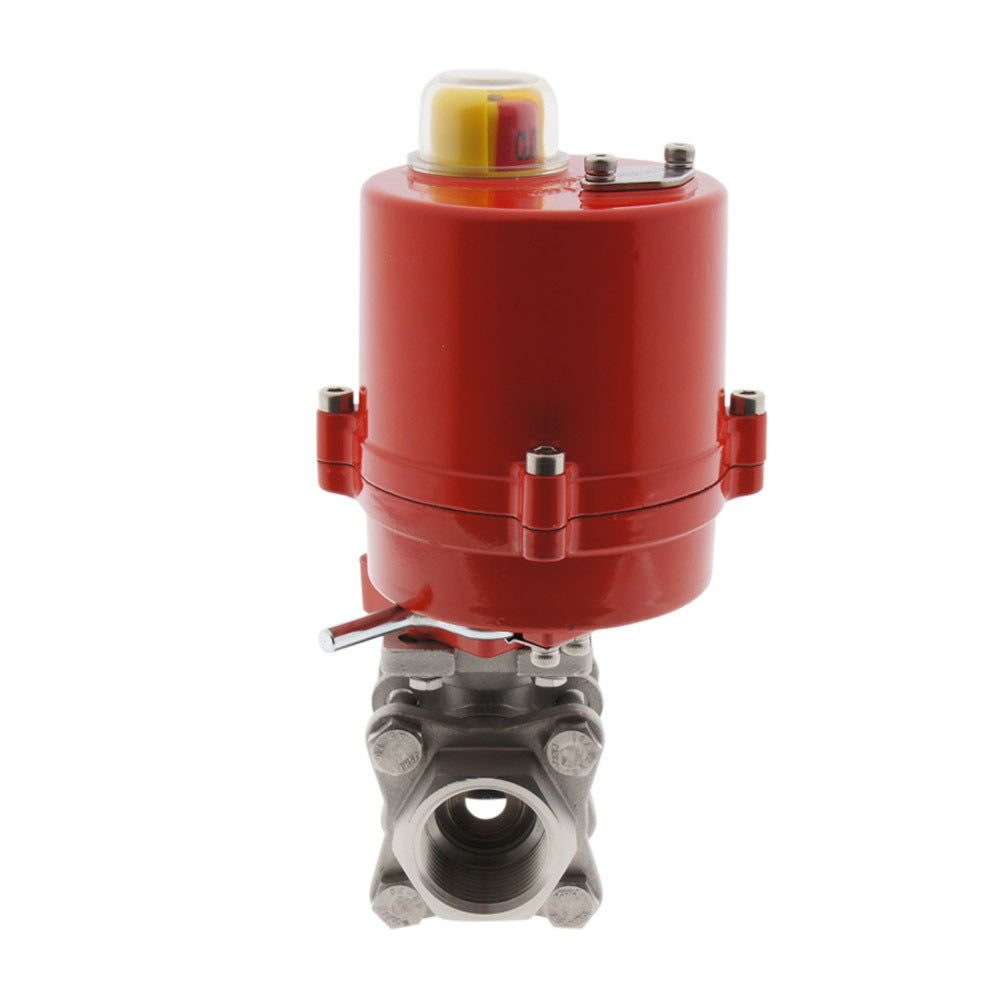

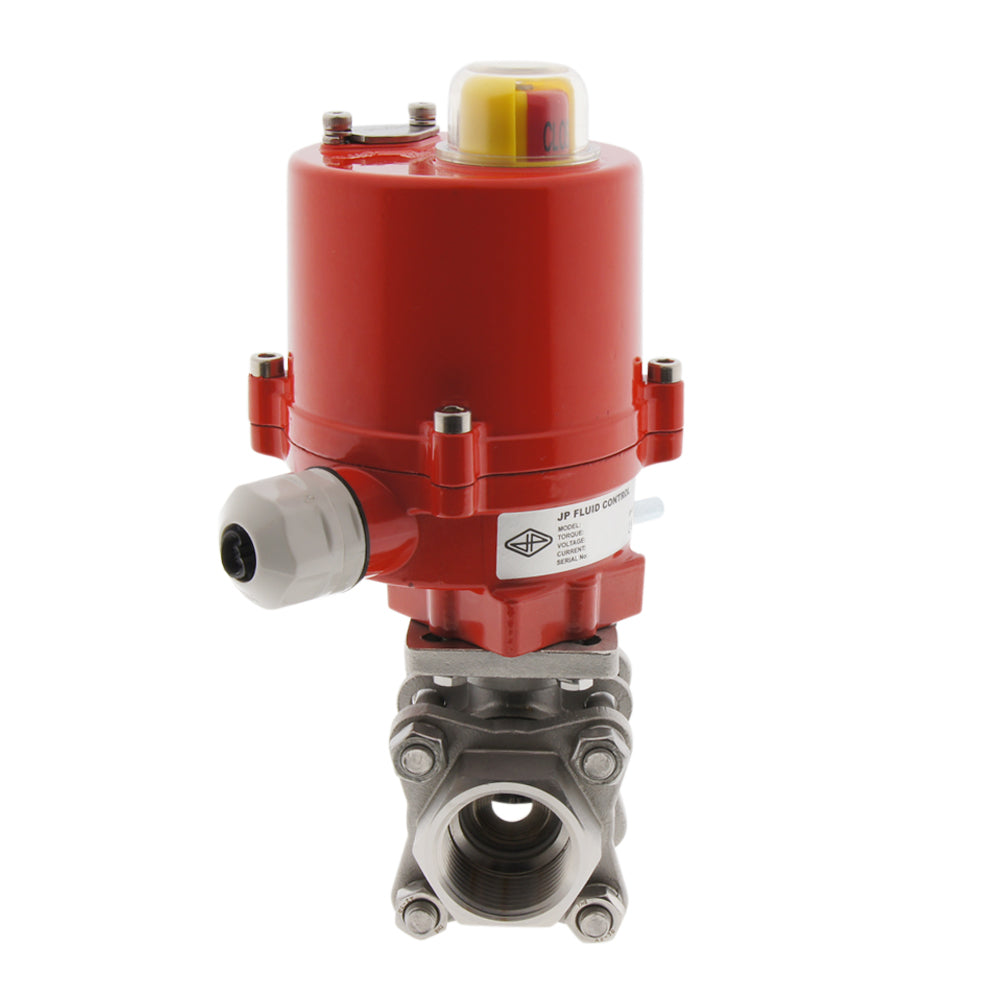

Válvula De Bola Electrica De Acero Inoxidable De 2 Vías G1/4'' 12V CC - BL2SA3
Aviso: Este producto está descontinuado
Válvula de bola eléctrica de 2 vías con roscas G1/4 pulgadas y actuador de 12 V CA/CC potente y de bajo consumo (máx. 20 Nm). Medios de -20 a 130°C, presión máxima 63 bar a 20°C. Cuerpo de la válvula de acero inoxidable con bola de acero inoxidable y asientos de válvula de PTFE/FKM. El diámetro nominal es de 10 mm, el valor Kv es de 6 m3/h(100 l/min de agua a dP=1 bar). Control de 3 puntos. Rotación 0-90° en sólo 4 seg. Carcasa del actuador compacta y resistente (IP67) con indicador de posición. Función de anulación manual y dos finales de carrera adicionales para retroalimentación de posición.
Aviso: Este producto está descontinuado
Descripción
Esta robusta válvula de bola electrica de 2 vías y bajo consumo de Tameson se puede utilizar para cerrar automáticamente tuberías con gas o fluidos. La válvula tiene roscas de tubo de 1/4 de pulgada (rosca interna, BSPP). La carcasa de la válvula es de acero inoxidable con bola de acero inoxidable y junta de PTFE (teflón)/FKM. El actuador es apto tanto para 12 voltios CC (corriente continua) como para 12 voltios CA 50/60 Hz (corriente alterna). Con los interruptores de la placa de circuitos, el actuador puede ajustarse para CA o CC. El ajuste predeterminado de fábrica es corriente continua (CC). El actuador tiene una robusta carcasa de aluminio (IP67, siempre que se conecte un cable adecuado) y proporciona un par máximo de 20 Nm. La válvula gira de 0 a 90 grados en 4 segundos. Cuando la bola alcanza una posición final, el motor electrico se apaga y no consume energía. El actuador está equipado con dos finales de carrera adicionales para la retroalimentación de posición. Los finales de carrera están situados a 0 y 90 grados. En caso necesario, el usuario puede ajustar la posición angular de los interruptores. Un indicador de posición mecánico situado en la parte superior del actuador muestra la posición de la válvula. El actuador está equipado con un mando manual.
Principales ventajas
- Robusta válvula de bola de acero inoxidable con roscas de tubería de 1/4 de pulgada
- Tiempo de conmutación de sólo 4 segundos
- Resistente carcasa del actuador IP67
- Posibilidad de 12 V CA y CC (mediante interruptor)
- Dos finales de carrera adicionales para retroalimentación de posición
- Mando manual
- Indicador visual de posición claro
Especificaciones tecnicas
| Actuador | Válvula de Bola | ||
|---|---|---|---|
| Actuador ref: | AG-020-C | Válvula de bola ref: | BL2SA3-014 |
| Voltaje: | 12 V CC/CA (50/60 Hz) | Carcasa | Acero inoxidable (AISI 316) |
| Nom./Máx. Actual: | 0.2/2.2 A | Bola: | acero inoxidable (AISI 316) |
| Protección: | IP67 | Anillos de asiento: | PTFE (teflon)/FKM |
| Ciclo de trabajo: | S2 30min. | Roscas de tubo: | G1/4" BSP |
| Abrir/Cerrar: | 4 s | Diámetro nominal: | 10 mm (DN) |
| Amb. Temp.: | -10°C..50°C | Longitud de instalación: | 60 mm |
| Alcance: | 0-90° | Presión máxima (@20°C): | 63 bar |
| Finales de carrera adicionales: | 2 | Función: | 2 vías |
| Anulación manual | Sí | Temperatura media: | -20°C..130°C |
Dimensiones
Dimensiones del actuador AG-020-C y la válvula de bola BL2SA3-014.
Aplicaciones
Esta válvula puede utilizarse en combinación con gases y fluidos. La válvula es duradera y adecuada para diferentes medios agresivos y corrosivos. La presión máxima a temperatura ambiente es de 63 bares; a temperaturas más altas, la temperatura máxima permitida disminuye. La dirección de la presión no es importante, la dirección del flujo puede ser en cualquier dirección. El intervalo de temperatura del medio oscila entre -20°C y 130°C. A altas temperaturas, se recomienda instalar la válvula en una zona ventilada. Se permite instalar la válvula en un entorno húmedo siempre que todas las piezas, como un cable electrico adecuado, esten correctamente fijadas. Las válvulas de bola pueden utilizarse con fluidos ligeramente contaminados. Algunos ejemplos de aplicaciones de esta válvula son la climatización, el riego, la automatización industrial y la gestión del agua.
Esquema electrico
Siga las instrucciones de seguridad y el manual antes de iniciar la instalación.El actuador funciona con 12 voltios CC y 12 voltios CA (50/60 Hz). En la placa de circuito impreso hay dos pequeños interruptores para ajustar el actuador a CA o CC. El ajuste por defecto es CC. El actuador consume 0,2 A nominales y 2,2 A a par máximo. El actuador tiene control de 3 puntos. Los bornes 1 (negativo) y 2 (positivo) están conectados permanentemente a la fuente de alimentación. Los bornes 3 (menos) y 4 (menos) son para las señales de control. Conectando uno de estos cables de control, se cierra o abre la válvula. No conecte nunca los terminales 3 y 4 al mismo tiempo para evitar cortocircuitos y daños. El actuador dispone de dos finales de carrera internos. En cuanto se alcanza la posición final del actuador (0 ó 90 grados), el motor se apaga y no consume energía. Además, en el actuador hay dos finales de carrera adicionales para fines de control. La posición angular de los limitadores puede modificarse. Conecte siempre la toma de tierra y no utilice las tuberías como tierra.
Esquema electrico del actuador AG-020-C. Antes de utilizar la corriente alterna, es necesario ajustar los interruptores de la placa de circuito impreso.
Montaje
Asegúrese de que la posición de la bola y el actuador están correctamente ajustados antes del montaje. El actuador se suministra con dos adaptadores para conectar el actuador al eje de la válvula. Monte el actuador en la válvula con los pernos suministrados. No debe haber juego entre ambas bridas. Utilice nuestra gama de racores para la conexión entre la tubería y la válvula.
En la caja
- Actuador AG-020-C (cable no incluido)
- Adaptador de eje de transmisión (9x9mm, 11x11mm)
- 4 tornillos M5x16mm y arandelas elásticas (para brida F03)
- 4 tornillos M6x16mm y arandelas elásticas (para brida F04 y F05)
- Ball Valve BL2SA3-014
Nota: Este producto se entrega en piezas separadas, pero con los accesorios de montaje necesarios.`
