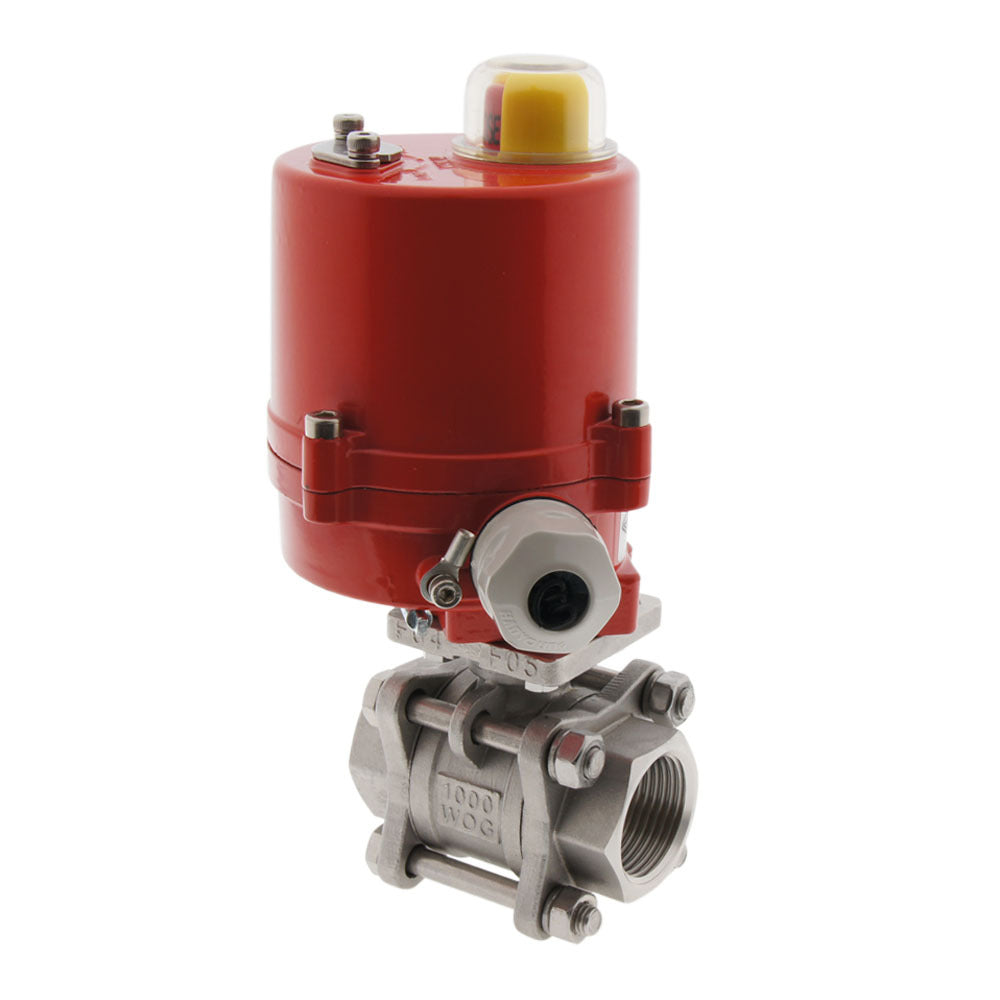

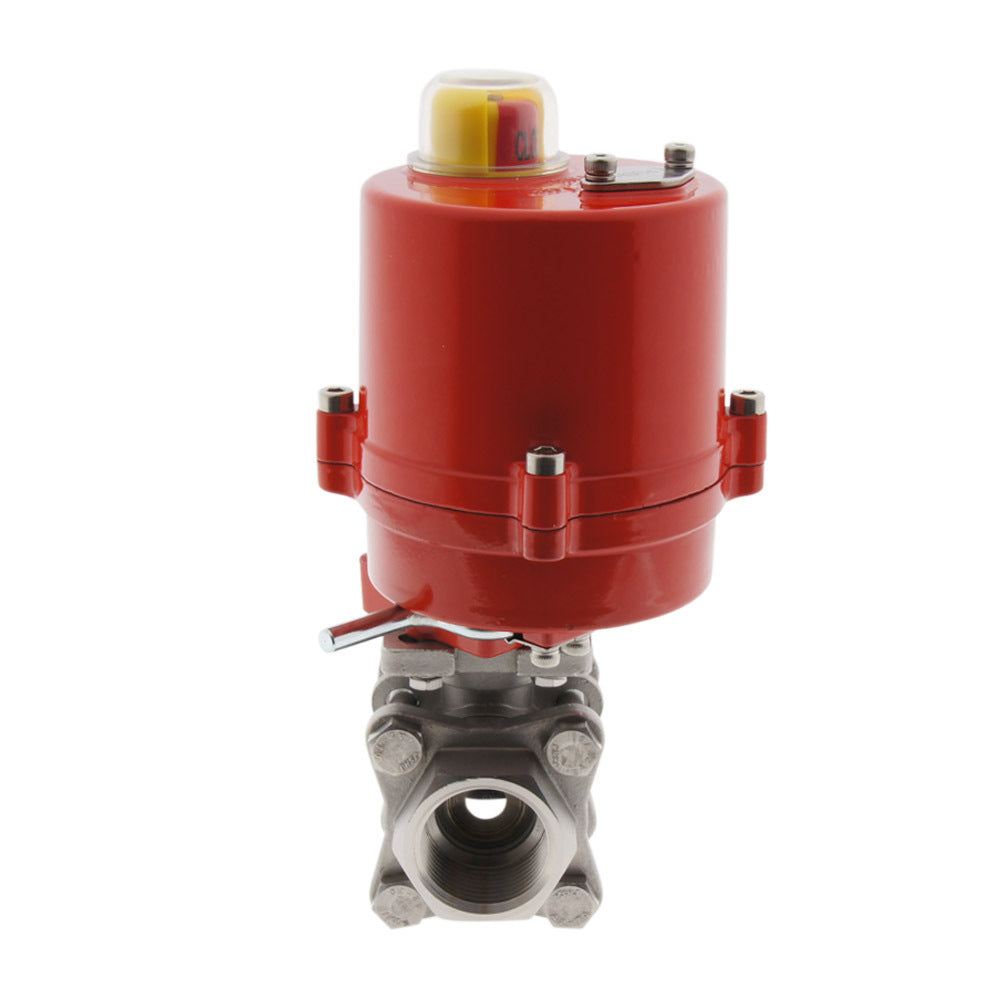

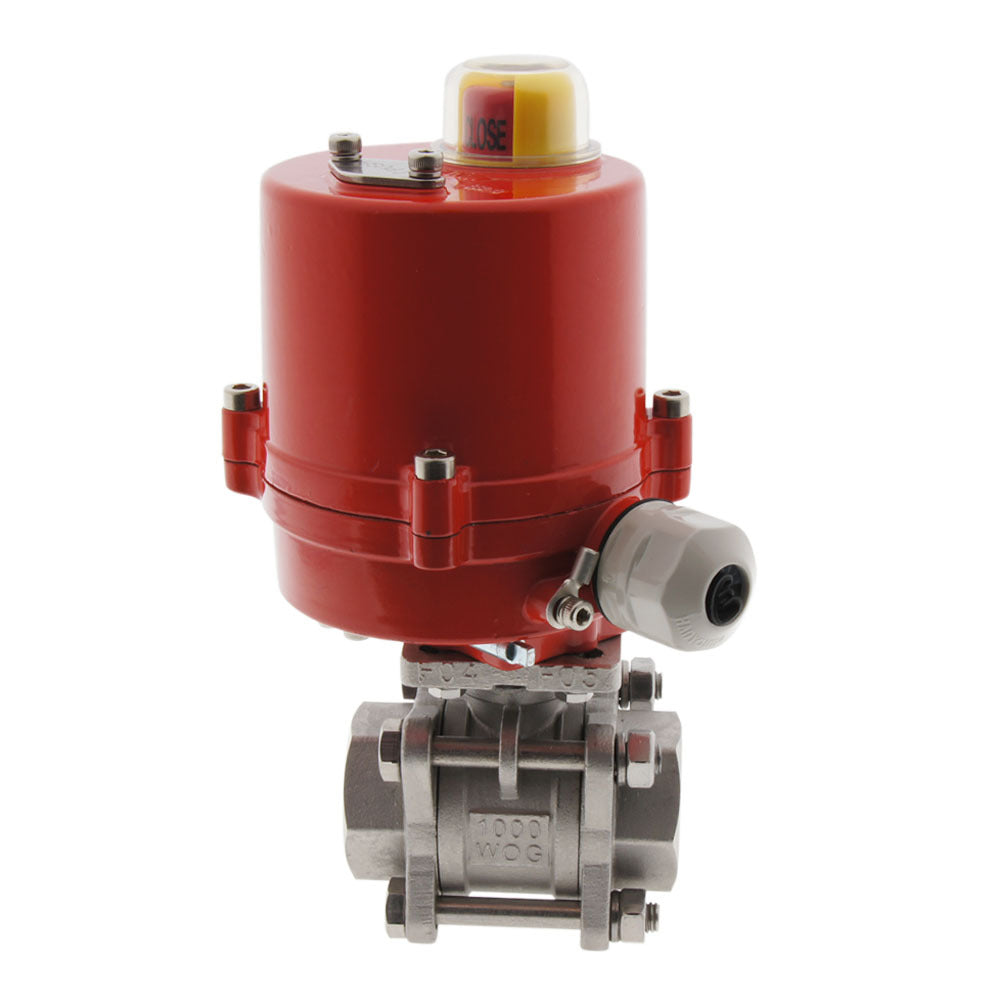

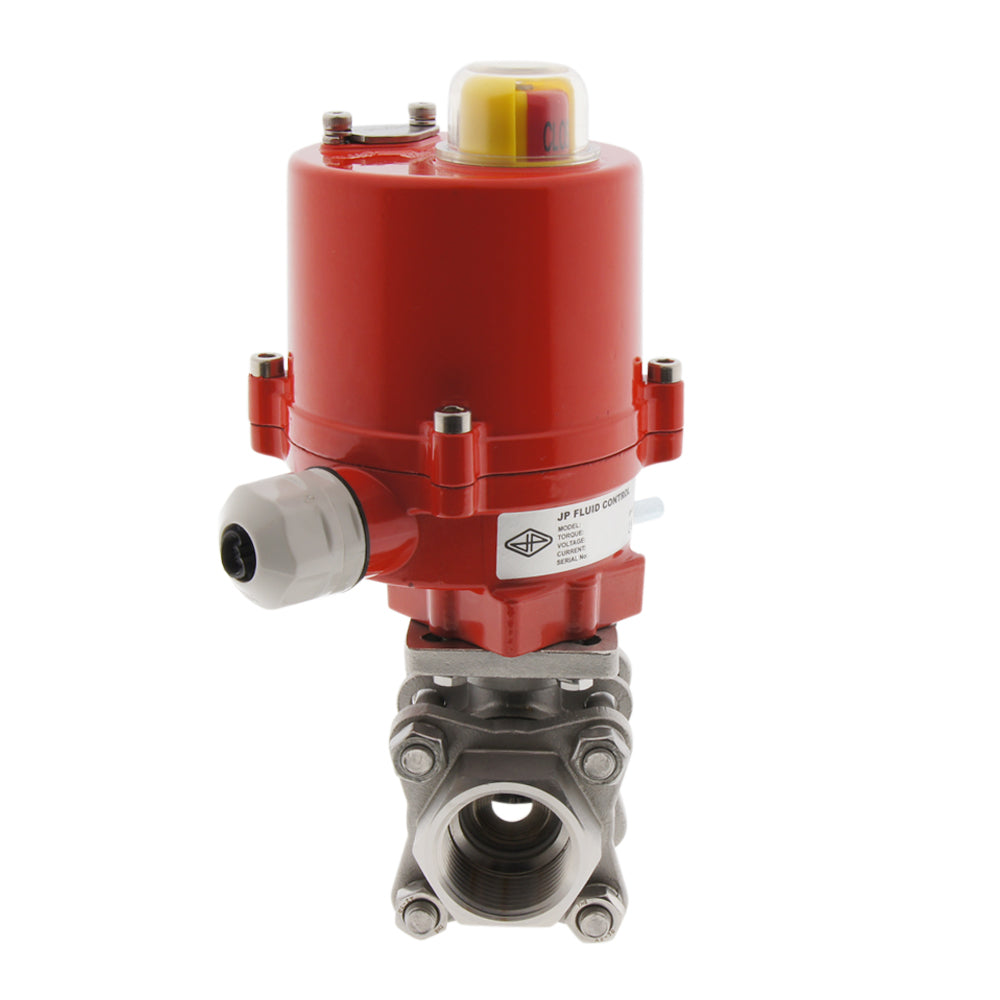

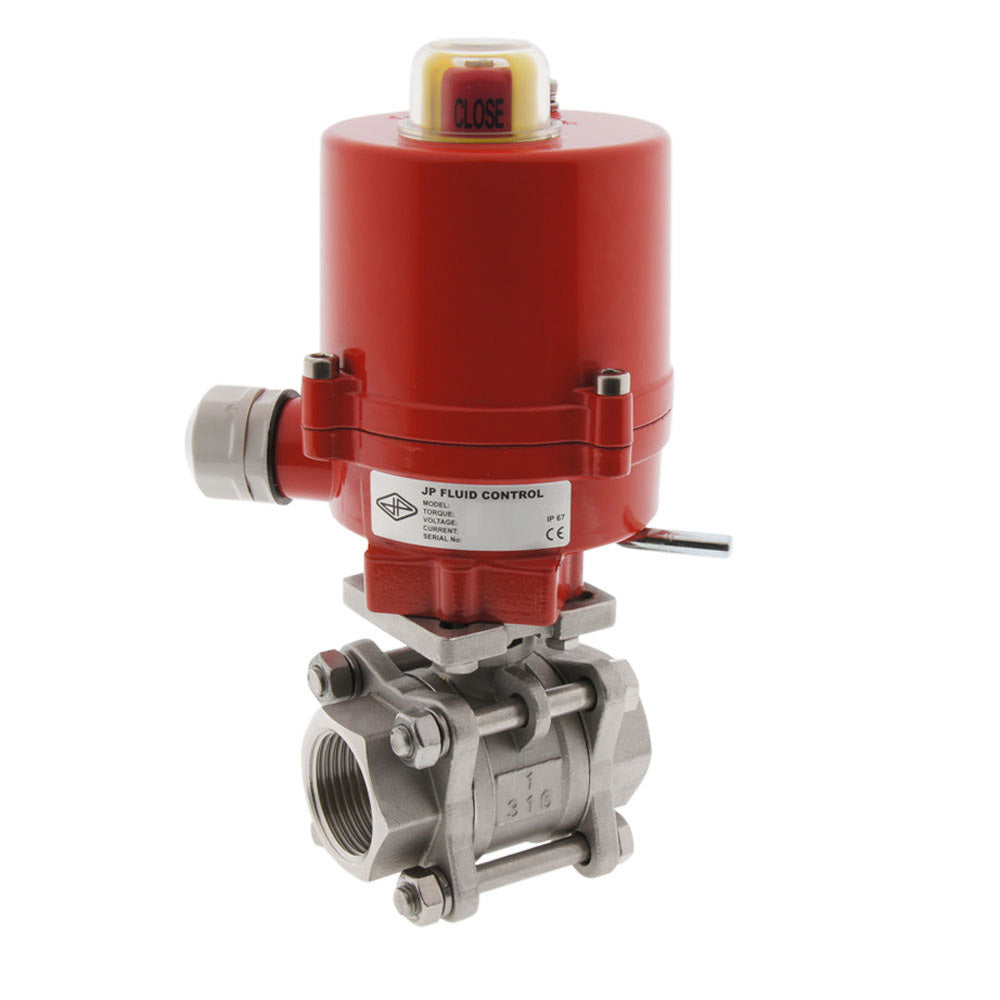

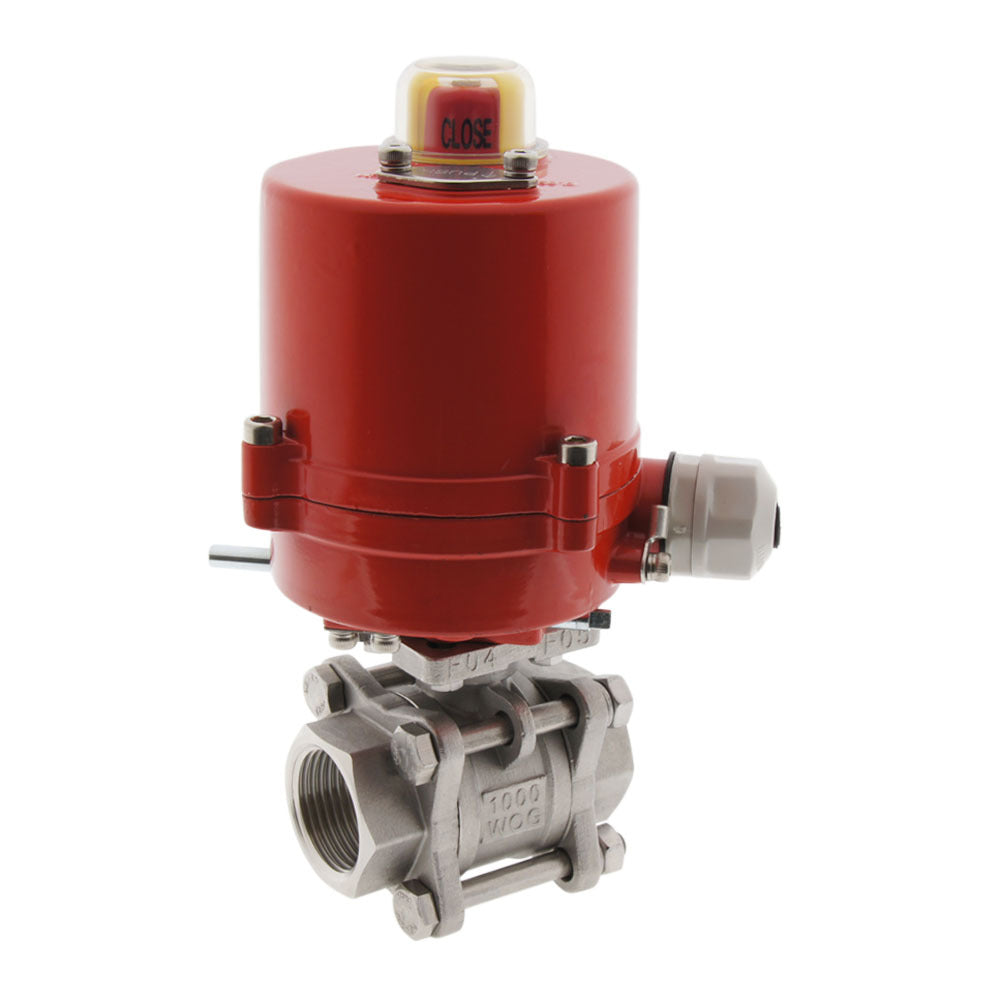

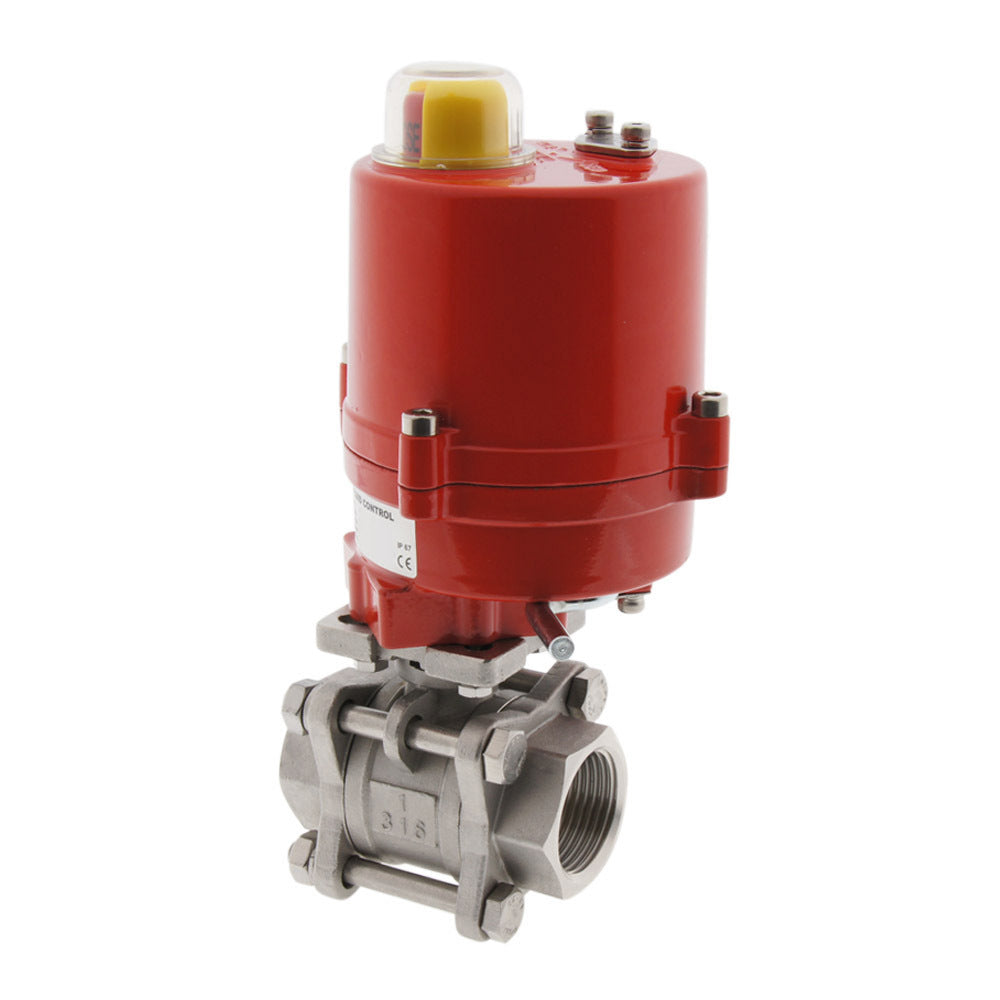

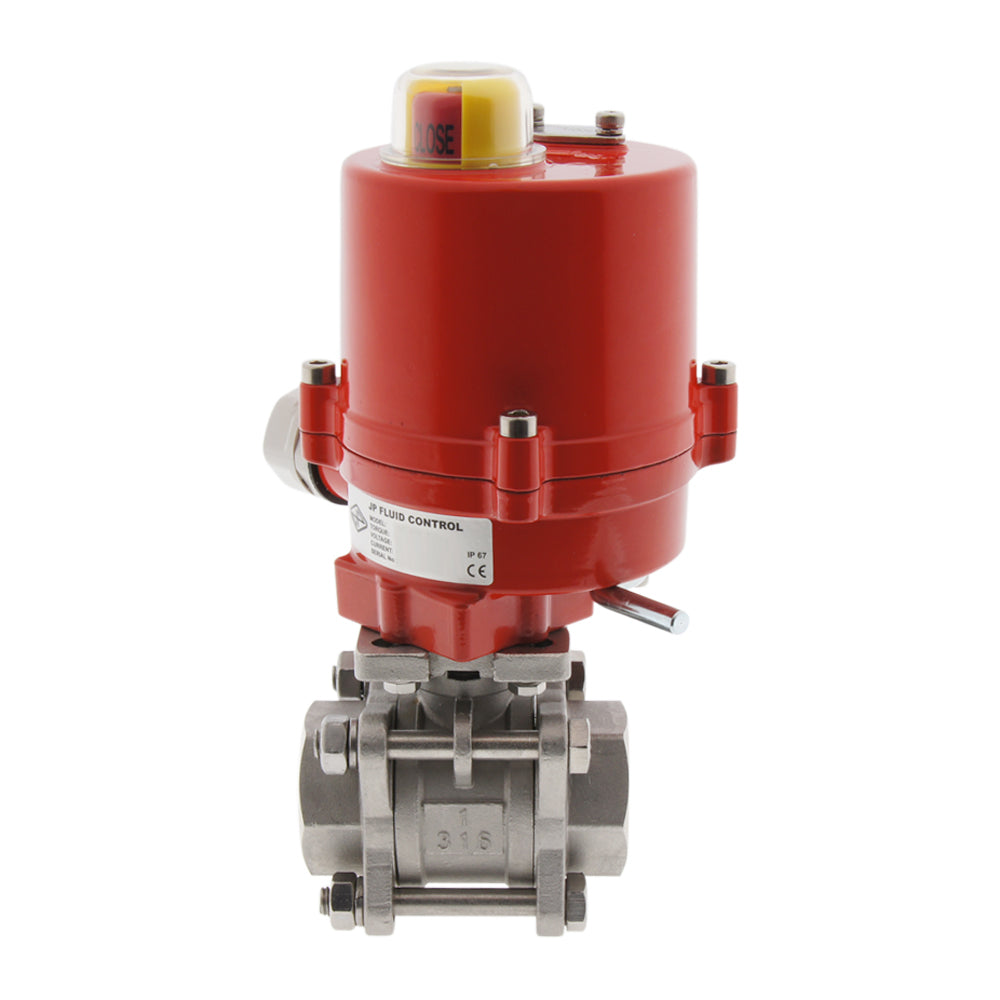

Válvula de Bola Eléctrica de 2 vías Acero Inoxidable G2'' 24V DC - BL2SA3
Aviso: este producto está discontinuado y reemplazado por BL2SA3-200-AG-550-B
Válvula de bola eléctrica de 2 vías con rosca de tubería de 2 pulgadas y actuador potente y energéticamente eficiente de 24V AC/DC (máx. 40Nm). Medios de -20 a 130°C, presión máxima de 63 bar a 20°C. Carcasa de la válvula de acero inoxidable con bola de acero inoxidable y asientos de válvula de PTFE/FKM. El diámetro nominal es de 50 mm, el valor Kv es de 265m3/h (4416,8 l/min de agua a dP=1 bar). Control de 3 puntos. Rotación 0-90° en sólo 8 segundos. Carcasa del actuador compacta y resistente (IP67) con indicador de posición. Función de anulación manual y dos interruptores de límite adicionales para la retroalimentación de posición.
Aviso: este producto está discontinuado y reemplazado por BL2SA3-200-AG-550-B
- Precio normal
- €678.43
- Precio normal
- €560.69
Descripción
Esta válvula de bola eléctrica de 2 vías de Tameson, resistente y energéticamente eficiente, puede utilizarse para cerrar automáticamente las tuberías con gas o fluidos. La válvula tiene roscas de tubo de 2 pulgadas (rosca interna, BSPP). La carcasa de la válvula es de acero inoxidable con una bola de acero inoxidable y una junta de PTFE (teflón)/FKM. El actuador es adecuado tanto para 24 voltios DC (corriente continua) como para 24 voltios AC 50/60Hz (corriente alterna). Con los interruptores de la placa de circuito, el actuador puede ajustarse para CA o CC. El ajuste de fábrica es de corriente continua (DC). El actuador tiene una robusta carcasa de aluminio (IP67, siempre que se conecte un cable adecuado) y ofrece un par máximo de 40 Nm. La válvula gira de 0 a 90 grados en 8 segundos. Cuando la bola alcanza una posición final, el motor eléctrico se apaga y no se consume energía. El actuador está equipado con dos interruptores de límite adicionales para la retroalimentación de posición. Los finales de carrera se colocan a 0 y 90 grados. Si es necesario, el usuario puede ajustar la posición angular de los interruptores. Un indicador de posición mecánico en la parte superior del actuador muestra la posición de la válvula. El actuador está equipado con una anulación manual.
Principales ventajas
- Robusta válvula de bola de acero inoxidable con rosca de 2 pulgadas
- Tiempo de conmutación de sólo 8 segundos
- Resistente carcasa del actuador IP67
- Posibilidad de 24V AC y DC (ajustado por interruptor)
- Dos finales de carrera adicionales para la retroalimentación de posición
- Control de anulación manual
- Indicador visual de posición claro
Especificaciones técnicas
| Actuador | Válvula de bola | ||
|---|---|---|---|
| Actuador ref: | AG-040-B | Válvula de bola ref: | BL2SA3-200 |
| Voltaje: | 24V DC/AC (50/60Hz) | Carcasa | Acero inoxidable (AISI 316) |
| Nom./Max. Actual: | 0.2/1.2 A | Bola: | acero inoxidable (AISI 316) |
| Protección: | IP67 | Anillos de asiento: | PTFE (teflón)/FKM |
| Ciclo de trabajo: | S2 30min. | Roscas de tuberías: | G2" BSP |
| Abrir/cerrar: | 7 s | Diámetro nominal: | 50mm (DN) |
| Amb. Temp.: | -10°C..50°C | Longitud de la instalación: | 140 mm |
| Gama: | 0-90° | Presión máxima (@20°C): | 63 bar |
| Interruptores de límite adicionales: | 2 | Función: | 2 vías |
| Anulación manual | Sí | Temperatura media: | -20°C..130°C |
Dimensiones
Dimensiones del actuador AG-040-B y de la válvula de bola BL2SA3-200.
Aplicaciones
Esta válvula puede utilizarse en combinación con gases y fluidos. La válvula es duradera y adecuada para diferentes medios agresivos y corrosivos. La presión máxima a temperatura ambiente es de 63 bar, a temperaturas más altas la temperatura máxima permitida disminuye. La dirección de la presión no es importante, la dirección del flujo puede ser en cualquier dirección. El rango de temperatura del medio se sitúa entre -20°C y 130°C. A altas temperaturas, se recomienda instalar la válvula en una zona ventilada. Está permitido instalar la válvula en un entorno húmedo siempre que todas las piezas, como un cable eléctrico adecuado, estén correctamente fijadas. Las válvulas de bola pueden utilizarse con fluidos ligeramente contaminados. Algunos ejemplos de aplicaciones de esta válvula son la climatización, el riego, la automatización industrial y la gestión del agua.
Diagrama de cableado eléctrico
Siga las instrucciones de seguridad y el manual antes de comenzar la instalación.El actuador funciona con 24 voltios DC y 24 voltios AC (50/60Hz). En la placa de circuito impreso hay dos pequeños interruptores para ajustar el actuador a CA o CC. La configuración por defecto es DC. El actuador consume 0,2 A nominales y 1,2 A en el par máximo. El actuador tiene un control de 3 puntos. Los bornes 1 (negativo) y 2 (positivo) están permanentemente conectados a la fuente de alimentación. Los terminales 3 (menos) y 4 (menos) son para las señales de control. Conectando uno de estos cables de control, se cierra o abre la válvula. No conecte nunca los terminales 3 y 4 al mismo tiempo para evitar cortocircuitos y daños. El actuador tiene dos interruptores de límite internos. En cuanto se alcanza la posición final del actuador (0 o 90 grados), el motor se apaga y no se consume energía. Además, en el actuador hay dos interruptores de límite adicionales para fines de control. Se puede modificar la posición angular de los interruptores de limitación. Conecte siempre la tierra y no utilice las tuberías como tierra.
Esquema eléctrico del actuador AG-040-B. Antes de utilizar la corriente alterna, es necesario ajustar los interruptores de la placa de circuito impreso.
Montaje
Asegúrese de que la posición de la bola y el actuador están bien ajustados antes del montaje. El actuador se suministra con dos adaptadores para conectar el actuador al eje de la válvula. Monte el actuador en la válvula con los pernos suministrados. No debe haber juego entre ambas bridas. Utilice nuestra gama de accesorios para la conexión entre la tubería y la válvula.
En la caja
- Actuador AG-040-B (cable no incluido)
- Adaptador de eje de transmisión (9x9mm, 11x11mm)
- 4 tornillos M5x16mm y arandelas elásticas (para la brida F03)
- 4 tornillos M6x16mm y arandelas elásticas (para la brida F04 y F05)
- Válvula de bola BL2SA3-200
Nota: Este producto se entrega en piezas separadas, pero con los accesorios de montaje necesarios.`
