Válvula de Globo Belimo Rp3/4 Carrera de 10mm Kvs6.3 100-240VAC 35s 2/3-punto 1000N IP54 H220S-K/NVC230A-TPC

Esta es una válvula de globo de 2 vías Belimo con una carcasa de acero inoxidable y sellado PTFE/FFKM. El diámetro de la perforación de la válvula es DN 20 y el tamaño del puerto es Rp 3/4 pulgadas con rosca hembra. El cono de la válvula presenta una característica equipercentual según VDI/VDE 2173, optimizada dentro de su rango de apertura. La diferencia de presión máxima es de 8 bar (116 psi). La válvula puede funcionar entre 0 y 130 °C (32 a 266 °F). El valor Kv de la válvula es de 6.3 m3/h, equivalente a un valor Cv de 7.29 gpm. La longitud de carrera de la válvula es de 10 mm. El actuador requiere un voltaje de alimentación de 100-240 V CA. El actuador cuenta con control de dos puntos y tres puntos. El actuador abre/cierra la válvula en 35 segundos. El actuador tiene una clasificación IP54.

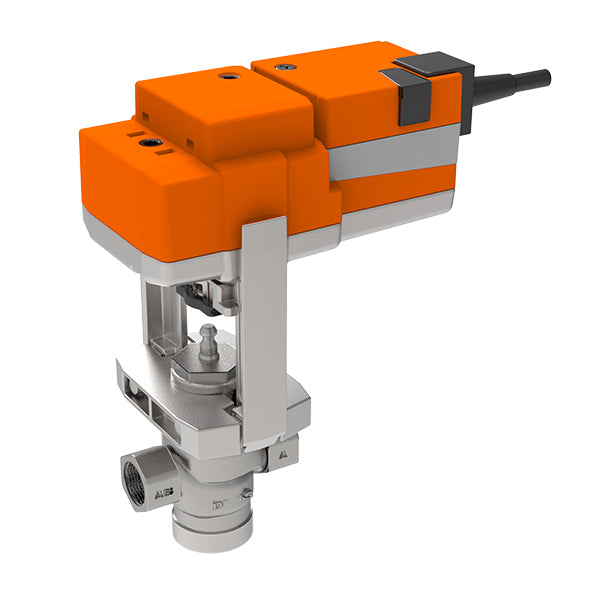

El actuador, equipado con protección contra sobrecargas, no necesita interruptores de límite y se detendrá automáticamente cuando se alcance el tope final. La anulación manual es posible con un botón pulsador, que desacopla el tren de engranajes mientras se mantiene presionado o bloqueado. El recorrido se puede ajustar utilizando una llave Allen de 4 mm insertada en la parte superior del actuador, con el eje de recorrido que se extiende al girar en sentido horario. El actuador se puede montar directamente en la válvula de globo utilizando mordazas de sujeción huecas de ajuste de forma y se puede girar 360° en el cuello de la válvula. La configuración de fábrica predeterminada retrae el vástago del actuador.

Pros:

• Adecuado para medios agresivos y altas temperaturas gracias a los materiales de alta calidad
• Característica de flujo de porcentaje igual, la derivación tiene una característica lineal
