Válvula de Globo Belimo 15mm Brida DN15 Kvs1 24VAC/DC 150s BACnet 0-10/2-10V 1000N IP54 H612N/NV24A-MOD

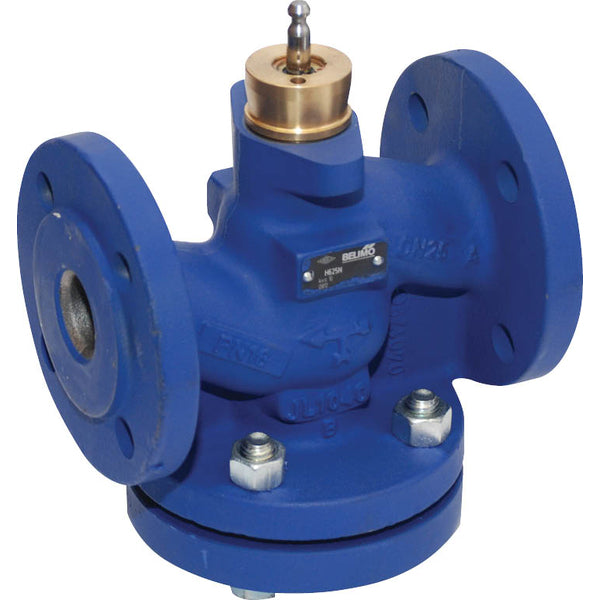

Esta es una válvula de globo de 2 vías con una carcasa de hierro fundido recubierta y sellado de EPDM. El diámetro de paso de la válvula es DN 15 y el tamaño de la brida es DN 15. El perfil del cono de la válvula determina la característica de flujo de porcentaje igual. La presión diferencial máxima es de 4 bar (58 psi). La válvula puede operar entre 5 y 120 °C (41 a 248 °F). El valor Kv de la válvula es de 1 m3/h, equivalente a un valor Cv de 1,16 gpm. La longitud de carrera de la válvula es de 15 mm. El actuador requiere una tensión de alimentación de 24 V AC/DC. El actuador admite protocolos de comunicación BACnet MSTP/Modbus RTU/MP-Bus y proporciona retroalimentación de posición precisa en el rango de 0-10 V o 2-10 V, asegurando un control preciso y receptivo en diversas aplicaciones. El actuador abre/cierra la válvula en 150 segundos. El actuador tiene una clasificación IP54.

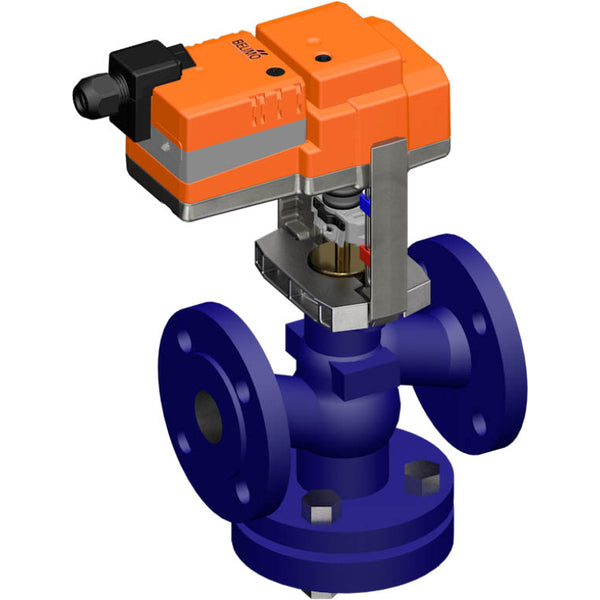

El actuador, equipado con protección contra sobrecargas, no necesita interruptores de fin de carrera y se detiene automáticamente cuando se alcanza el punto final. La sobrecarga manual es posible con un botón, que desacopla el tren de engranajes mientras se presiona o se bloquea el botón. La carrera se puede ajustar utilizando una llave de 4 mm con un casquillo hexagonal insertada en la parte superior del actuador, extendiéndose la varilla de carrera al girar en el sentido de las agujas del reloj. El actuador se puede montar directamente en la válvula de globo utilizando mordazas de sujeción huecas a medida y se puede girar 360° en el cuello de la válvula. El actuador viene con una interfaz incorporada para BACnet MSTP, Modbus RTU y MP-Bus. Obtiene la señal de control digital del sistema de control y proporciona el estado actual. La configuración de fábrica predeterminada retrae la varilla del actuador. Al enviar combinaciones de válvula-actuador, la dirección de movimiento se establece en función del punto de cierre de la válvula. Cuando se activa el actuador, el interruptor de dirección de carrera altera la dirección de funcionamiento durante el funcionamiento normal.

Ventajas:

• El disco caracterizado integrado asegura un flujo de porcentaje igual, ideal para circuitos de calefacción
• Este actuador modulante puede posicionar la válvula en cualquier lugar entre 0-90 grados con una señal de control de 0-10 V/2-10 V
