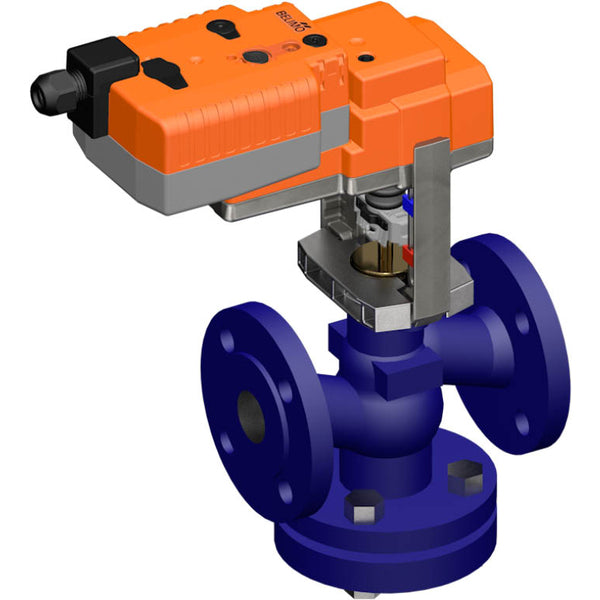

Válvula de Globo Belimo 15mm Brida DN15 Kvs1 230VAC A Prueba de Fallos 150s 3-Punto 1000N IP54 H612R/NVK24A-3-TPC

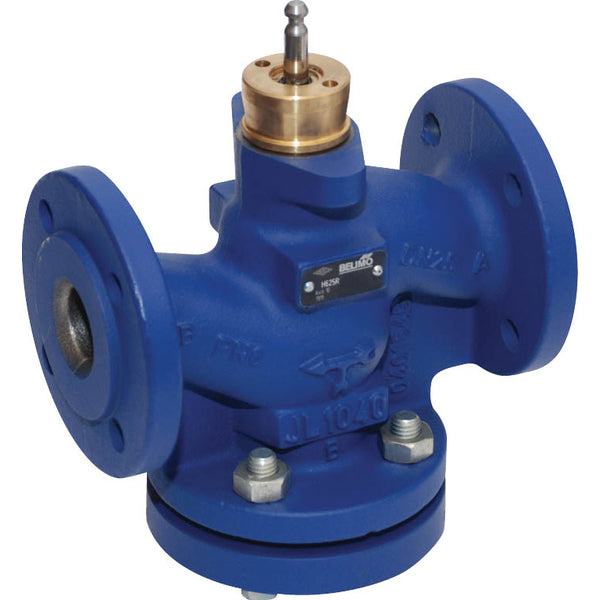

Esta es una válvula de globo de 2 vías con un cuerpo de hierro fundido recubierto y sellado de EPDM. El diámetro de la perforación de la válvula es DN 15 y el tamaño de la brida es DN 15. El perfil del cono de la válvula determina la característica de flujo de porcentaje igual. La presión diferencial máxima es de 4 bar (58 psi). La válvula puede operar entre 5 y 120 °C (41 a 248 °F). El valor Kv de la válvula es de 1 m3/h, equivalente a un valor Cv de 1.16 gpm. La longitud de carrera de la válvula es de 15 mm. El actuador requiere una tensión de alimentación de 24 V CA. El actuador cuenta con control de tres puntos (abrir-cerrar). El actuador abre/cierra la válvula en 150 segundos. El actuador tiene una clasificación IP54. El actuador está equipado con una función a prueba de fallos (NC/NO) que garantiza un funcionamiento seguro en caso de un corte de energía.

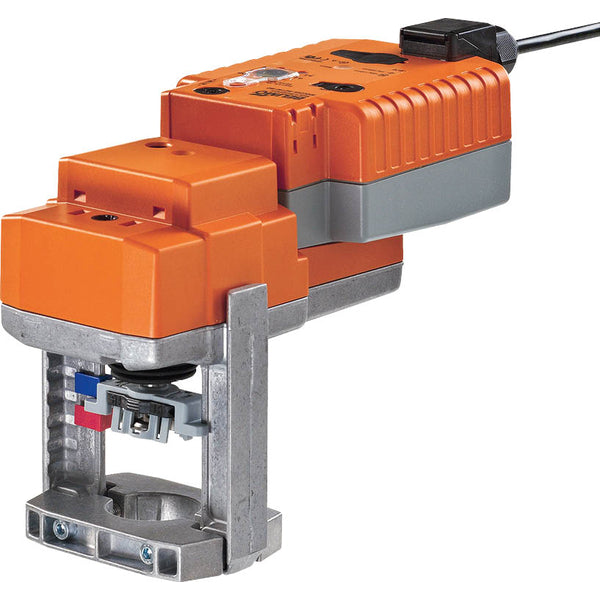

El actuador, equipado con protección contra sobrecargas, no necesita interruptores de límite y se detiene automáticamente cuando se alcanza el tope final. La sobrecarga manual es posible con un botón, que desacopla el tren de engranajes mientras se presiona o se bloquea el botón. La carrera se puede ajustar con una llave de 4 mm insertada en la parte superior del actuador, extendiendo el vástago de carrera al girar en el sentido de las agujas del reloj. El actuador se puede montar directamente en la válvula de globo utilizando mordazas de sujeción huecas de ajuste de forma y se puede girar 360° en el cuello de la válvula. El actuador mueve la válvula a la posición de operación deseada simultáneamente mientras se cargan los condensadores integrados. Si se interrumpe el suministro de energía, la válvula se desplaza a la posición a prueba de fallos elegida utilizando la energía eléctrica almacenada. La configuración de fábrica predeterminada retrae el vástago del actuador. Al enviar combinaciones de válvula-actuador, la dirección de movimiento se establece en función del punto de cierre de la válvula. Cuando se activa el actuador, el interruptor de dirección de carrera altera la dirección de funcionamiento durante el funcionamiento normal. Los actuadores de condensador requieren un período de precarga para llevar los condensadores a un nivel de tensión utilizable. Esto asegura que, en caso de un corte de energía, el actuador pueda moverse desde su posición actual a la posición a prueba de fallos en cualquier momento. La posición a prueba de fallos del botón giratorio permite ajustar la posición a prueba de fallos preferida. El rango de ajuste se basa en la altura máxima de carrera del actuador. En caso de un corte de energía, el actuador se mueve a la posición a prueba de fallos elegida teniendo en cuenta un tiempo de puenteo de 2 segundos establecido en fábrica. Después de la entrega de fábrica, el actuador está completamente descargado y requiere aproximadamente 20 segundos de precarga antes de la configuración inicial para alcanzar el nivel de tensión necesario en los condensadores.

Ventajas:

• El disco caracterizado integrado asegura un flujo de porcentaje igual, ideal para circuitos de calefacción
• El actuador está equipado con una función a prueba de fallos
