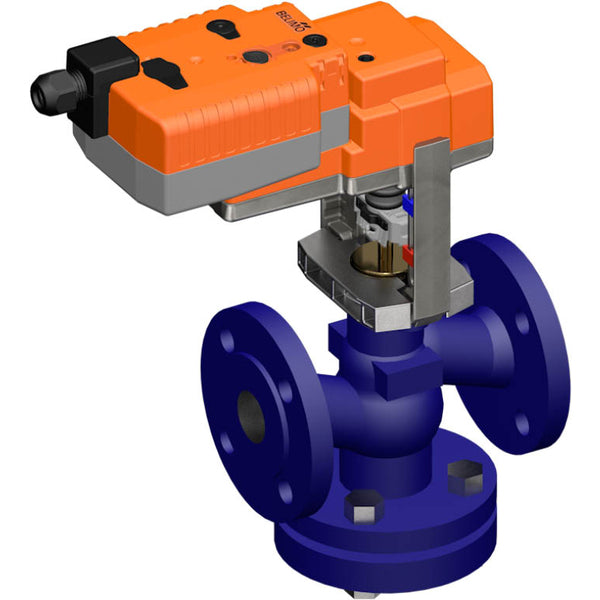

Válvula de Globo Belimo 15mm Brida DN15 Kvs1.6 24VAC/DC a Prueba de Fallos 150s BACnet 0-10/2-10V 1000N IP54 H613N/NVK24A-MOD

Esta es una válvula de globo de 2 vías con una carcasa de hierro fundido recubierta y sellado de EPDM. El diámetro de la perforación de la válvula es DN 15 y el tamaño de la brida es DN 15. El perfil del cono de la válvula determina la característica de flujo de porcentaje igual. La presión diferencial máxima es de 4 bar (58 psi). La válvula puede operar entre 5 y 120 °C (41 a 248 °F). El valor Kv de la válvula es 1.6 m3/h, equivalente a un valor Cv de 1.85 gpm. La longitud de carrera de la válvula es de 15 mm. El actuador requiere una tensión de alimentación de 24 V AC/DC. El actuador admite protocolos de comunicación BACnet MSTP/Modbus RTU/MP-Bus y proporciona retroalimentación de posición precisa en el rango de 0-10 V o 2-10 V, asegurando un control preciso y sensible en diversas aplicaciones. El actuador abre/cierra la válvula en 150 segundos. El actuador tiene una clasificación IP54. El actuador está equipado con una función de fail-safe (NC/NO) que garantiza un funcionamiento seguro en caso de un corte de energía.

El actuador, equipado con protección contra sobrecargas, no necesita interruptores de fin de carrera y se detiene automáticamente cuando se alcanza el final de carrera. La sobrecarga manual es posible con un botón, que desacopla el tren de engranajes mientras se presiona o se bloquea el botón. La carrera se puede ajustar utilizando una llave de 4 mm insertada en la parte superior del actuador, con la varilla de carrera extendiéndose al girar en el sentido de las agujas del reloj. El actuador se puede montar directamente en la válvula de globo utilizando mordazas de sujeción huecas a medida y se puede girar 360° en el cuello de la válvula. El actuador mueve la válvula a la posición de operación deseada simultáneamente mientras se cargan los condensadores integrados. Si se interrumpe el suministro de energía, la válvula se desplaza a la posición de fail-safe elegida utilizando la energía eléctrica almacenada. El actuador viene con una interfaz incorporada para BACnet MSTP, Modbus RTU y MP-Bus. Obtiene la señal de control digital del sistema de control y proporciona el estado actual. La configuración de fábrica predeterminada retrae la varilla del actuador. Al enviar combinaciones de válvula-actuador, la dirección de movimiento se establece en función del punto de cierre de la válvula. Cuando se activa el actuador, el interruptor de dirección de carrera altera la dirección de funcionamiento durante el funcionamiento normal. Los actuadores de condensador requieren un período de precarga para llevar los condensadores a un nivel de voltaje utilizable. Esto asegura que, en caso de un corte de energía, el actuador pueda moverse desde su posición actual a la posición de fail-safe en cualquier momento. El botón giratorio de posición de fail-safe permite ajustar la posición de fail-safe preferida. El rango de ajuste se basa en la altura máxima de carrera del actuador. En caso de un corte de energía, el actuador se mueve a la posición de fail-safe elegida teniendo en cuenta un tiempo de puenteo de 2 segundos establecido de fábrica. Después de la entrega de fábrica, el actuador está completamente descargado y requiere aproximadamente 20 segundos de precarga antes de la configuración inicial para alcanzar el nivel de voltaje necesario en los condensadores.

Ventajas:

• El disco caracterizado integrado asegura un flujo de porcentaje igual, ideal para circuitos de calefacción
• Este actuador modulante puede posicionar la válvula en cualquier lugar entre 0-90 grados con una señal de control de 0-10 V/2-10 V
• El actuador está equipado con una función de fail-safe
