Belimo Válvula de Globo DN25 Brida 15mm Carrera Kvs10 24VAC/DC 35s MP-Bus 0-10/2-10V 1000N IP54 H625N/NVC24A-MP-TPC

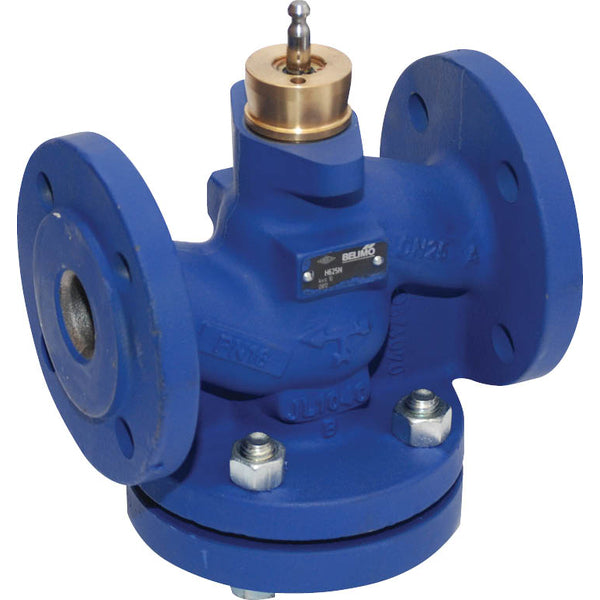

Esta es una válvula de globo de 2 vías Belimo con una carcasa de hierro fundido revestida y sellado EPDM. El diámetro de la perforación de la válvula es DN 25 y el tamaño de la brida es DN 25. El cono de la válvula presenta una característica equipercentual según VDI/VDE 2173, optimizada dentro de su rango de apertura. La diferencia de presión máxima es de 4 bar (58 psi). La válvula puede operar entre 5 y 120 °C (41 a 248 °F). El valor Kv de la válvula es de 10 m3/h, equivalente a un valor Cv de 11,57 gpm. La longitud de carrera de la válvula es de 15 mm. El actuador requiere una tensión de alimentación de 24 V CA/CC. El actuador utiliza el protocolo de comunicación MP-Bus y proporciona retroalimentación de posición en el rango de 0-10 V o 2-10 V, lo que permite un control preciso y un monitoreo preciso de su posición dentro del rango de voltaje especificado. El actuador abre/cierra la válvula en 35 segundos. El actuador tiene una clasificación IP54.

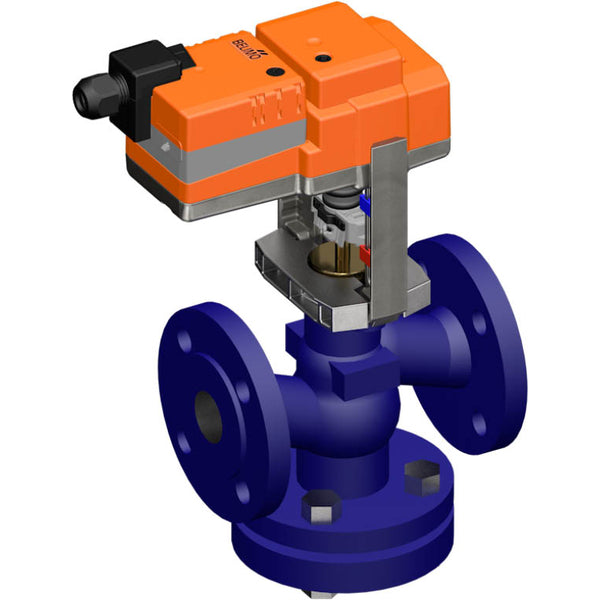

El actuador, equipado con protección contra sobrecargas, no necesita interruptores de límite y se detendrá automáticamente cuando se alcance el tope final. La anulación manual es posible con un botón pulsador, que desacopla el tren de engranajes mientras se presiona o bloquea. La carrera se puede ajustar utilizando una llave Allen de 4 mm insertada en la parte superior del actuador, con el eje de carrera extendiéndose al girar en sentido horario. El actuador se puede montar directamente en la válvula de globo utilizando mordazas de sujeción huecas de ajuste por forma y se puede girar 360° en el cuello de la válvula. El actuador se conecta con una señal de control de 0-10 V y se mueve a la posición definida por la señal. La medición de voltaje se utiliza tanto para mostrar visualmente la posición de la válvula dentro del rango del 0,5% al 100% como para proporcionar una señal de control para otros actuadores. En el funcionamiento en bus, el actuador recibe su señal de control digital del controlador de nivel superior a través del MP-Bus y se mueve a la posición definida. La conexión U sirve como una interfaz de comunicación sin proporcionar un voltaje de medición analógico. La configuración de fábrica predeterminada retrae el vástago del actuador.

Pros:

• Característica de flujo de porcentaje igual, la derivación tiene una característica lineal
