Válvula de Globo Belimo DN25 Brida 15mm Carrera Kvs10 24VAC/DC a Prueba de Fallos 150s BACnet 1000N IP54 H625R/NVK24A-MOD

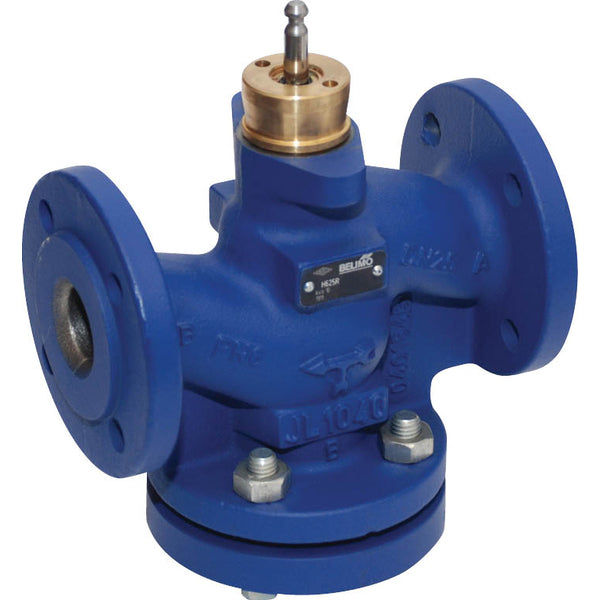

Esta es una válvula de globo de 2 vías Belimo con una carcasa de hierro fundido revestida y un sellado EPDM. El diámetro de la perforación de la válvula es DN 25 y el tamaño de la brida es DN 25. El cono de la válvula presenta una característica equipercentual según VDI/VDE 2173, optimizada dentro de su rango de apertura. La diferencia de presión máxima es de 4 bar (58 psi). La válvula puede operar entre 5 y 120 °C (41 a 248 °F). El valor Kv de la válvula es de 10 m3/h, equivalente a un valor Cv de 11.57 gpm. La longitud de carrera de la válvula es de 15 mm. El actuador requiere una tensión de alimentación de 24 V CA/CC. El actuador admite los protocolos de comunicación BACnet MSTP/Modbus RTU/MP-Bus y requiere el producto ZTH EU para configurar la dirección del protocolo y vincular el actuador al sistema. Además, ZTH EU permite el ajuste de una señal de control analógica de 0-10V o 2-10V. El actuador abre/cierra la válvula en 150 segundos. El actuador tiene una clasificación IP54. El actuador está equipado con una función a prueba de fallos (NC/NO) que garantiza un funcionamiento seguro en caso de fallo de alimentación.

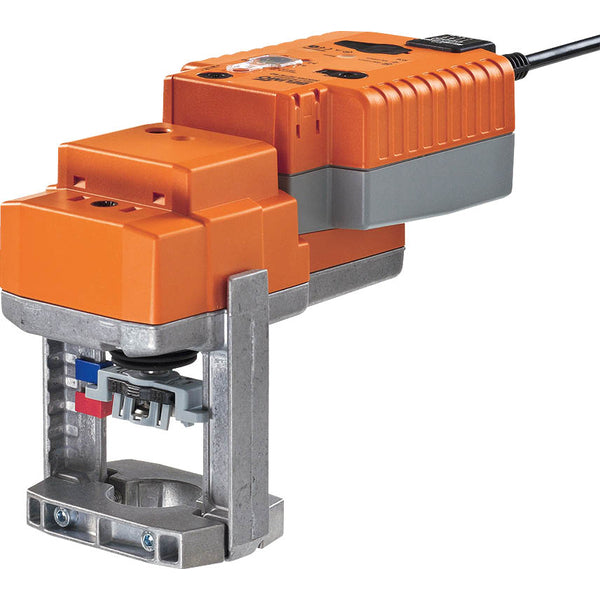

El actuador, equipado con protección contra sobrecargas, no necesita interruptores de límite y se detendrá automáticamente cuando se alcance el tope final. La anulación manual es posible con un botón pulsador, que desacopla el tren de engranajes mientras se mantiene presionado o bloqueado. El recorrido se puede ajustar utilizando una llave Allen de 4 mm insertada en la parte superior del actuador, con el eje de recorrido extendiéndose al girar en sentido horario. El actuador se puede montar directamente en la válvula de globo utilizando mordazas de sujeción huecas de ajuste por forma y se puede girar 360° en el cuello de la válvula. El actuador mueve la válvula a la posición de funcionamiento deseada al mismo tiempo que se cargan los condensadores integrados. Si se interrumpe el suministro de energía, la válvula se desplaza a la posición de seguridad elegida utilizando la energía eléctrica almacenada. El actuador viene con una interfaz incorporada para BACnet MSTP, Modbus RTU y MP-Bus. Recibe la señal de control digital del sistema de control y proporciona el estado actual. La configuración de fábrica predeterminada retrae el vástago del actuador. Los actuadores de condensador requieren un período de pre-carga para llevar los condensadores a un nivel de voltaje utilizable. Esto garantiza que, en caso de fallo de alimentación, el actuador pueda moverse desde su posición actual a la posición de seguridad en cualquier momento. La posición de seguridad del mando giratorio permite ajustar la posición de seguridad preferida. El rango de ajuste se basa en la altura máxima de recorrido del actuador. En caso de fallo de alimentación, el actuador se desplaza a la posición de seguridad elegida teniendo en cuenta un tiempo de puenteo preestablecido de fábrica de 2 segundos. Después de la entrega de fábrica, el actuador está completamente descargado y requiere aproximadamente 20 segundos de pre-carga antes de la configuración inicial para alcanzar el nivel de voltaje necesario en los condensadores.

Ventajas:

• Característica de flujo de porcentaje igual, la derivación tiene una característica lineal
• El actuador está equipado con una función a prueba de fallos
• Actuador modulante con bus de campo o una señal de 0-10 V/2-10 V
