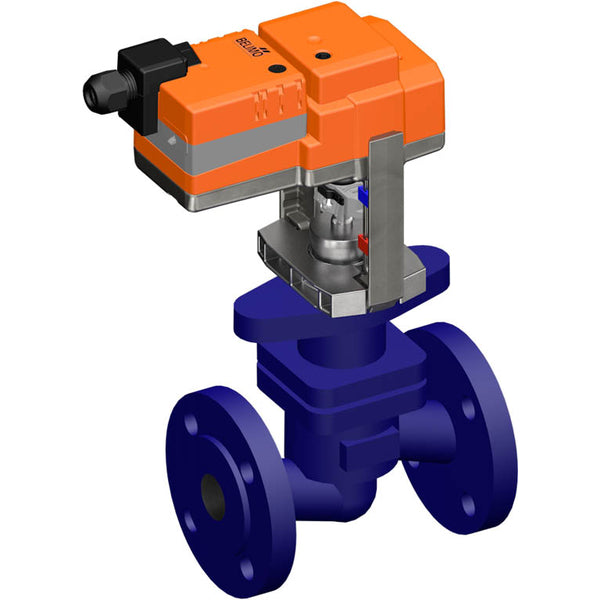

Válvula de Globo Belimo 15mm Brida DN32 Kvs10 24VAC/DC 150s MP-Bus 0-10/2-10V 1500N IP54 H6032X10-S2/SV24A-MP-TPC

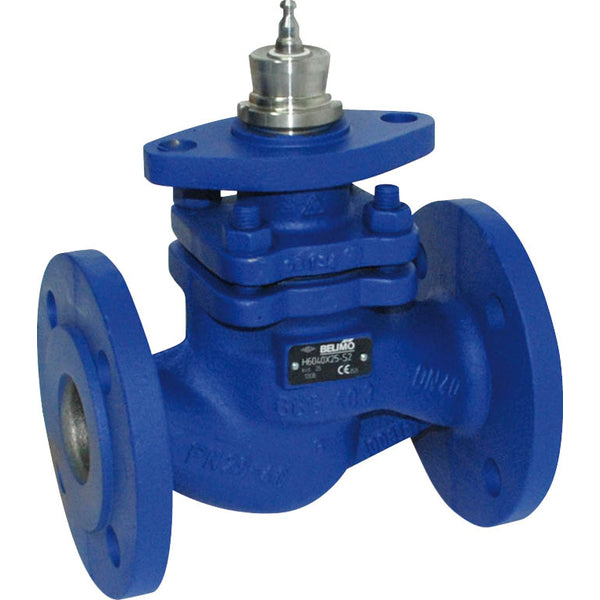

Esta es una válvula de globo de 2 vías con una carcasa de hierro fundido revestida y un sellado de EPDM. El diámetro de la perforación de la válvula es DN 32 y el tamaño de la brida es DN 32. El perfil del cono de la válvula determina la característica de flujo de porcentaje igual. La diferencia de presión máxima es de 10 bar (145 psi). La válvula puede funcionar entre 5 y 150 °C (41 a 302 °F). El valor Kv de la válvula es de 10 m3/h, equivalente a un valor Cv de 11,57 gpm. La longitud de carrera de la válvula es de 15 mm. El actuador requiere una tensión de alimentación de 24 V CA/CC. El actuador utiliza el protocolo de comunicación MP-Bus y proporciona retroalimentación de posición en el rango de 0-10 V o 2-10 V, lo que permite un control preciso y un monitoreo preciso de su posición dentro del rango de voltaje especificado. El actuador abre/cierra la válvula en 150 segundos. El actuador tiene una clasificación IP54.

El actuador, equipado con protección contra sobrecargas, no necesita interruptores de límite y se detendrá automáticamente cuando se alcance el tope final. La anulación manual es posible con un botón pulsador, que desacopla el tren de engranajes mientras se presiona o bloquea el botón. La carrera se puede ajustar utilizando una llave Allen de 4 mm insertada en la parte superior del actuador, con el eje de carrera extendiéndose al girar en el sentido de las agujas del reloj. El actuador se puede montar directamente en la válvula de globo utilizando mordazas de sujeción huecas de ajuste por forma y se puede girar 360° en el cuello de la válvula. El actuador se conecta con una señal de control de 0-10 V y se mueve a la posición definida por la señal. La medición de voltaje se utiliza tanto para mostrar visualmente la posición de la válvula dentro del rango del 0,5% al 100% como para proporcionar una señal de control para otros actuadores. En el funcionamiento en bus, el actuador recibe su señal de control digital del controlador de nivel superior a través del MP-Bus y se mueve a la posición definida. La conexión U sirve como una interfaz de comunicación sin proporcionar un voltaje de medición analógico. La configuración de fábrica predeterminada retrae el vástago del actuador. Al enviar combinaciones de válvula-actuador, la dirección del movimiento se establece en función del punto de cierre de la válvula. Cuando el actuador está activado, el interruptor de dirección de carrera altera la dirección de funcionamiento durante el funcionamiento normal.

Ventajas:

• El disco caracterizado integrado garantiza un flujo de porcentaje igual, ideal para circuitos de calefacción
• Este actuador modulante puede posicionar la válvula en cualquier lugar entre 0 y 90 grados con una señal de control de 0-10 V/2-10 V
