Válvula de Globo Belimo DN40 Brida 15mm Carrera Kvs25 230VAC A Prueba de Fallos NC/NO 150s 3-Punto 1000N IP54 H640SP/NVK24A-3-TPC

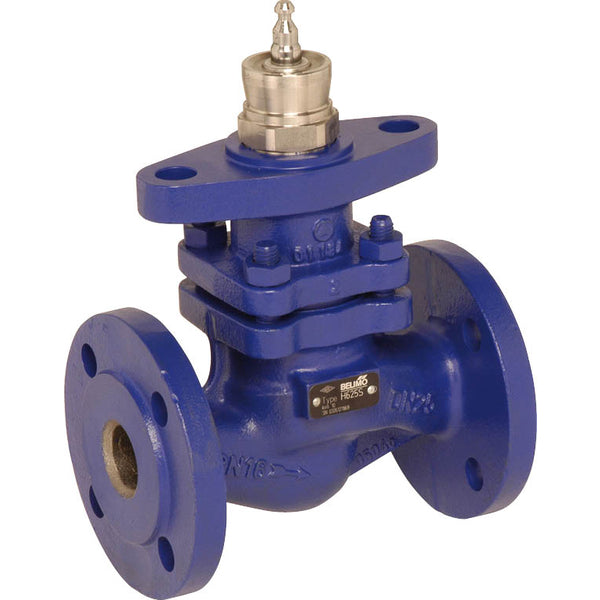

Esta es una válvula de globo Belimo de 2 vías con una carcasa de hierro fundido recubierta y sellado EPDM. El diámetro de la perforación de la válvula es DN 40 y el tamaño de la brida es DN 40. El cono de la válvula presenta una característica equipercentual según VDI/VDE 2173, optimizada dentro de su rango de apertura. La presión diferencial máxima es de 10 bar (145 psi). La válvula puede operar entre 5 y 150 °C (41 a 302 °F). El valor Kv de la válvula es de 25 m3/h, equivalente a un valor Cv de 28,93 gpm. La longitud de carrera de la válvula es de 15 mm. El actuador requiere una tensión de alimentación de 24 V CA. El actuador cuenta con control de tres puntos (abrir-cerrar). El actuador abre/cierra la válvula en 150 segundos. El actuador tiene una clasificación IP54. El actuador está equipado con una función a prueba de fallos (NC/NO) que garantiza un funcionamiento seguro en caso de un corte de energía.

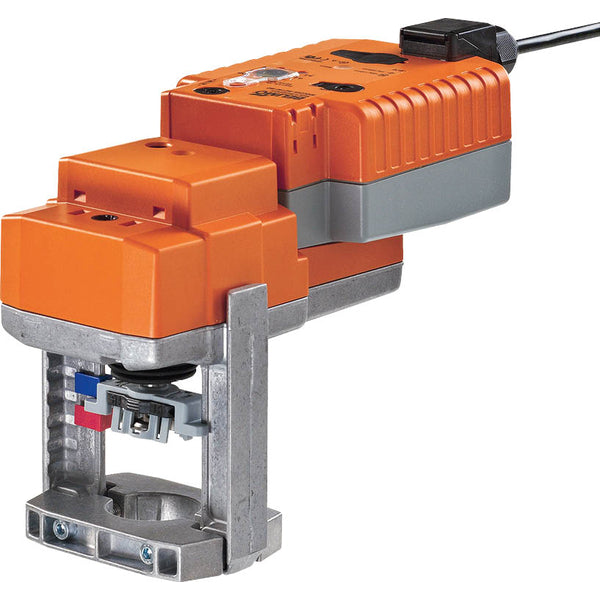

El actuador, equipado con protección contra sobrecargas, no necesita interruptores de fin de carrera y se detiene automáticamente cuando se alcanza el tope final. La sobrecarga manual es posible con un botón, que desacopla el tren de engranajes mientras se presiona o se bloquea el botón. La carrera se puede ajustar utilizando una llave de 4 mm con forma hexagonal insertada en la parte superior del actuador, extendiéndose la varilla de carrera al girar en el sentido de las agujas del reloj. El actuador se puede montar directamente en la válvula de globo utilizando mordazas de sujeción huecas y se puede girar 360° en el cuello de la válvula. El actuador mueve la válvula a la posición de operación deseada simultáneamente mientras se cargan los condensadores integrados. Si se interrumpe el suministro de energía, la válvula se desplaza a la posición a prueba de fallos elegida utilizando la energía eléctrica almacenada. La configuración de fábrica predeterminada retrae la varilla del actuador. Los actuadores de condensador requieren un período de precarga para llevar los condensadores a un nivel de tensión utilizable. Esto asegura que, en caso de un corte de energía, el actuador pueda moverse desde su posición actual a la posición a prueba de fallos en cualquier momento. La posición a prueba de fallos del botón giratorio permite ajustar la posición a prueba de fallos preferida. El rango de ajuste se basa en la altura máxima de carrera del actuador. En caso de un corte de energía, el actuador se mueve a la posición a prueba de fallos elegida considerando un tiempo de puenteo establecido en fábrica de 2 segundos. Después de la entrega de fábrica, el actuador está completamente descargado y requiere aproximadamente 20 segundos de precarga antes de la configuración inicial para alcanzar el nivel de tensión necesario en los condensadores. La varilla de alivio de presión parcial y los canales de desbordamiento permiten que esta válvula maneje altas presiones de cierre.

Ventajas:

• Característica de flujo de porcentaje igual, el bypass tiene una característica lineal
• El actuador está equipado con una función a prueba de fallos
