Válvula de Globo Belimo G1-1/8 Carrera de 15mm Kvs1.6 24VAC/DC 35s 0-10V 500N IP54 H413B/LVC24A-SZ-TPC

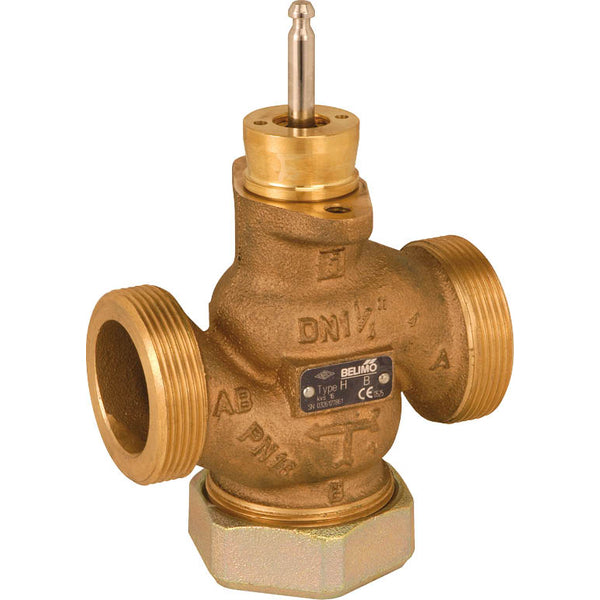

Esta es una válvula de globo Belimo de 2 vías con un cuerpo de latón y sellado de EPDM. El diámetro de perforación de la válvula es DN 15 y el tamaño del puerto es G 1 1/8 pulgadas con rosca macho. El cono de la válvula presenta una característica equipercentual según VDI/VDE 2173, optimizada dentro de su rango de apertura. La presión diferencial máxima es de 4 bar (58 psi). La válvula puede operar entre 5 y 120 °C (41 a 248 °F). El valor Kv de la válvula es de 1.6 m3/h, equivalente a un valor Cv de 1.85 gpm. La longitud de carrera de la válvula es de 15 mm. El actuador requiere una tensión de alimentación de 24 V AC/DC. El actuador utiliza un tipo de control de 0-10 V y proporciona retroalimentación de posición, lo que permite un control preciso de sus movimientos y un monitoreo preciso de su posición dentro del rango de tensión especificado. El actuador abre/cierra la válvula en 35 segundos. El actuador tiene una clasificación IP54.
- Precio normal
- €505,76
- Precio normal
- €417,98
Descripción
Esta es una válvula de globo Belimo de 2 vías con un cuerpo de latón y sellado de EPDM. El diámetro de perforación de la válvula es DN 15 y el tamaño del puerto es G 1 1/8 pulgadas con rosca macho. El cono de la válvula presenta una característica equipercentual según VDI/VDE 2173, optimizada dentro de su rango de apertura. La presión diferencial máxima es de 4 bar (58 psi). La válvula puede operar entre 5 y 120 °C (41 a 248 °F). El valor Kv de la válvula es de 1.6 m3/h, equivalente a un valor Cv de 1.85 gpm. La longitud de carrera de la válvula es de 15 mm. El actuador requiere una tensión de alimentación de 24 V AC/DC. El actuador utiliza un tipo de control de 0-10 V y proporciona retroalimentación de posición, lo que permite un control preciso de sus movimientos y un monitoreo preciso de su posición dentro del rango de tensión especificado. El actuador abre/cierra la válvula en 35 segundos. El actuador tiene una clasificación IP54.
El actuador, equipado con protección contra sobrecargas, no necesita interruptores de fin de carrera y se detiene automáticamente cuando se alcanza el tope final. La sobrecarga manual es posible con un botón, que desacopla el tren de engranajes mientras se presiona o se bloquea el botón. La carrera se puede ajustar utilizando una llave de 4 mm con un casquillo hexagonal insertada en la parte superior del actuador, extendiéndose la varilla de carrera al girar en el sentido de las agujas del reloj. El actuador se puede montar directamente en la válvula de globo utilizando mordazas de sujeción huecas a medida y se puede girar 360° en el cuello de la válvula. El actuador se puede controlar con una señal de control estándar de 0-10 V y se mueve a la posición dictada por la señal de control. La medición de voltaje se utiliza tanto para mostrar visualmente la posición de la válvula dentro del rango del 0,5 % al 100 % como para servir como señal de control para otros actuadores. La configuración de fábrica predeterminada retrae la varilla del actuador.
Ventajas:
- Característica de flujo de porcentaje igual, el bypass tiene una característica lineal
