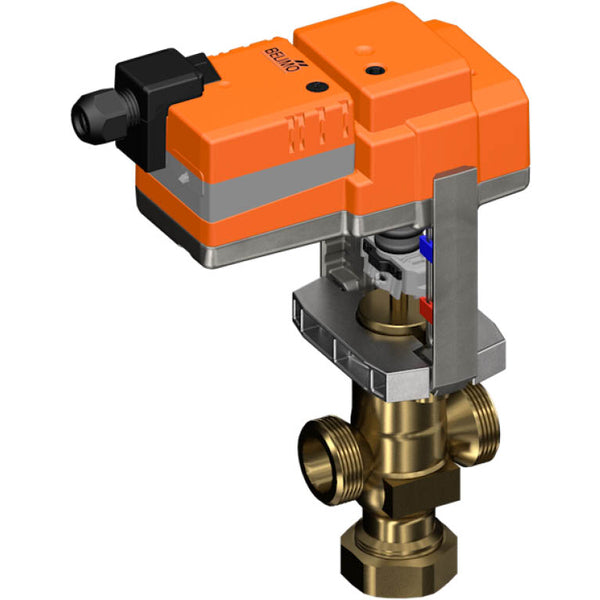

Válvula de Globo Belimo G1-1/8 Carrera de 15mm Kvs2.5 100-240VAC 150s 2/3-punto 1500N IP54 H414B/SV230A-TPC

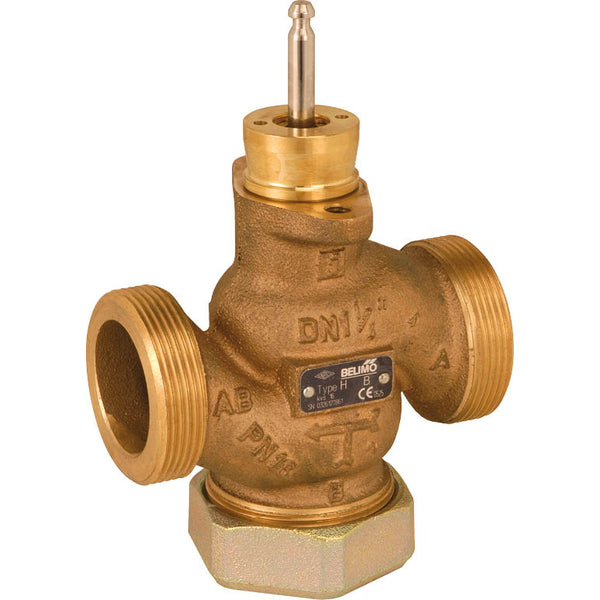

Esta es una válvula de globo de 2 vías Belimo con una carcasa de latón y un sellado de EPDM. El diámetro de la perforación de la válvula es DN 15 y el tamaño del puerto es G 1 1/8 pulgadas con rosca macho. El cono de la válvula presenta una característica equipercentual según VDI/VDE 2173, optimizada dentro de su rango de apertura. La diferencia de presión máxima es de 4 bar (58 psi). La válvula puede funcionar entre 5 y 120 °C (41 a 248 °F). El valor Kv de la válvula es de 2.5 m3/h, equivalente a un valor Cv de 2.89 gpm. La longitud de carrera de la válvula es de 15 mm. El actuador requiere un voltaje de alimentación de 100-240 V CA. El actuador cuenta con control de dos puntos y tres puntos. El actuador abre/cierra la válvula en 150 segundos. El actuador tiene una clasificación IP54.

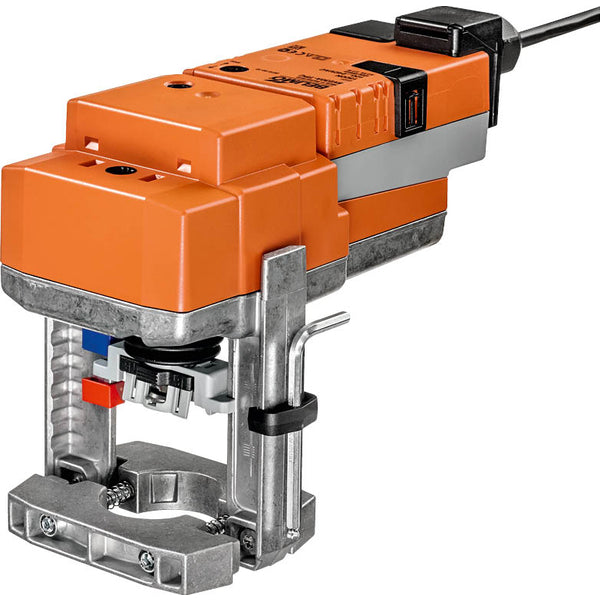

El actuador, equipado con protección contra sobrecargas, no necesita interruptores de límite y se detendrá automáticamente cuando se alcance el tope final. La anulación manual es posible con un botón pulsador, que desacopla el tren de engranajes mientras se presiona o bloquea el botón. La carrera se puede ajustar utilizando una llave Allen de 4 mm insertada en la parte superior del actuador, con el eje de carrera que se extiende al girar en el sentido de las agujas del reloj. El actuador se puede montar directamente en la válvula de globo utilizando mordazas de sujeción huecas de ajuste de forma y se puede girar 360° en el cuello de la válvula. La configuración de fábrica predeterminada retrae el vástago del actuador.

Pros:

• Característica de flujo de porcentaje igual, la derivación tiene una característica lineal
