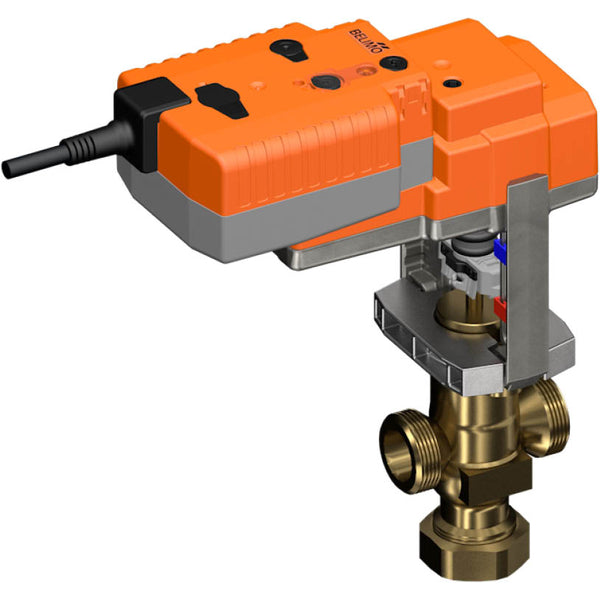

Válvula de Globo Belimo 15mm G1-1/2 Kvs10 24VAC/DC A Prueba de Fallos 150s 2-10V 1000N IP54 H425B/NVK24A-SR-TPC

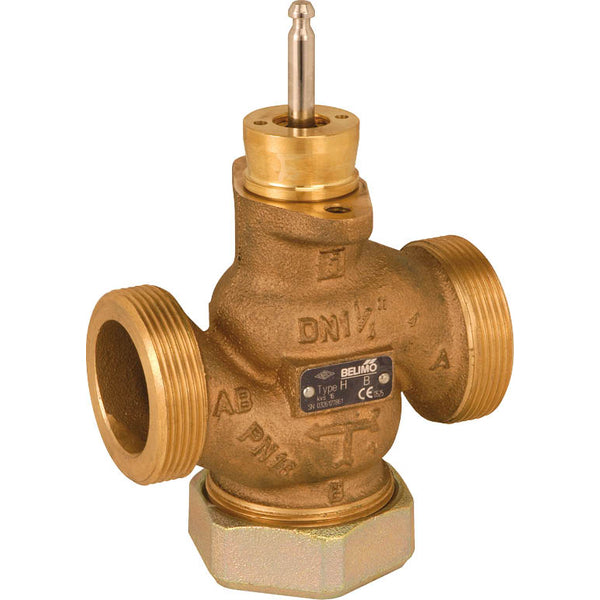

Esta es una válvula de globo de 2 vías con una carcasa de latón y un sellado de EPDM. El diámetro de la perforación de la válvula es DN 25 y el tamaño del puerto es G 1 1/2 pulgadas con rosca macho. El perfil del cono de la válvula determina la característica de flujo de porcentaje igual. La diferencia de presión máxima es de 4 bar (58 psi). La válvula puede funcionar entre 5 y 120 °C (41 a 248 °F). El valor Kv de la válvula es de 10 m3/h, equivalente a un valor Cv de 11,57 gpm. La longitud de carrera de la válvula es de 15 mm. El actuador requiere una tensión de alimentación de 24 V CA/CC. El actuador está configurado con un tipo de control de 2-10 V y ofrece retroalimentación de posición, lo que garantiza un control preciso sobre su funcionamiento y una monitorización precisa de su posición dentro del rango de voltaje designado. El actuador abre/cierra la válvula en 150 segundos. El actuador tiene una clasificación IP54. El actuador está equipado con una función fail-safe (NC/NO) que garantiza un funcionamiento seguro en caso de fallo de alimentación.

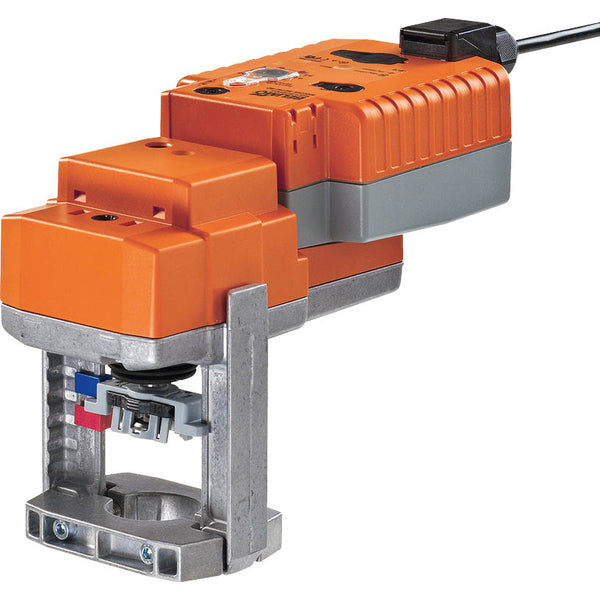

El actuador, equipado con protección contra sobrecargas, no necesita interruptores de límite y se detendrá automáticamente cuando se alcance el tope final. La anulación manual es posible con un botón pulsador, que desacopla el tren de engranajes mientras se presiona o bloquea el botón. La carrera se puede ajustar utilizando una llave Allen de 4 mm insertada en la parte superior del actuador, con el eje de carrera que se extiende al girar en el sentido de las agujas del reloj. El actuador se puede montar directamente en la válvula de globo utilizando mordazas de sujeción huecas de ajuste de forma y se puede girar 360° en el cuello de la válvula. El actuador mueve la válvula a la posición de funcionamiento deseada al mismo tiempo que se cargan los condensadores integrados. Si se interrumpe el suministro de energía, la válvula se desplaza a la posición fail-safe elegida utilizando la energía eléctrica almacenada. El ángulo de rotación se puede ajustar con topes finales mecánicos. La configuración de fábrica predeterminada retrae el vástago del actuador. Al enviar combinaciones de válvula-actuador, la dirección del movimiento se establece en función del punto de cierre de la válvula. Cuando se activa el actuador, el interruptor de dirección de carrera altera la dirección de funcionamiento durante el funcionamiento normal. Los actuadores de condensador requieren un período de pre-carga para llevar los condensadores a un nivel de voltaje utilizable. Esto garantiza que, en caso de fallo de alimentación, el actuador pueda moverse desde su posición actual a la posición fail-safe en cualquier momento. La posición fail-safe del botón giratorio permite ajustar la posición fail-safe preferida. El rango de ajuste se basa en la altura máxima de carrera del actuador. En caso de fallo de alimentación, el actuador se mueve a la posición fail-safe elegida teniendo en cuenta un tiempo de puenteo predefinido de 2 segundos. Después de la entrega de fábrica, el actuador está completamente descargado y requiere aproximadamente 20 segundos de pre-carga antes de la configuración inicial para alcanzar el nivel de voltaje necesario en los condensadores.

Pros:

• El disco caracterizado integrado garantiza un flujo de porcentaje igual, ideal para circuitos de calefacción
• Este actuador modulante puede posicionar la válvula en cualquier lugar entre 0 y 90 grados con una señal de control de 2-10 V
• El actuador está equipado con una función fail-safe
