Válvula de Globo Belimo 15mm G1-1/4 Kvs6.3 100-240VAC A Prueba de Fallos NC/NO 150s 3 Puntos 1000N IP54 H420B/NVK230A-3

Se trata de una válvula de globo de 2 vías con carcasa de latón y junta de EPDM. El diámetro interior de la válvula es DN 20 y el tamaño del orificio es G 3/4 pulgadas con rosca macho. El perfil del cono de la válvula determina la característica de caudal de igual porcentaje. La presión diferencial máxima es de 4 bar. La válvula puede funcionar entre 5 y 120 °C (41 y 248 °F). El valor Kv de la válvula es de 6,3 m3/h, equivalente a un valor Cv de 7,29 gpm. La longitud de carrera de las válvulas es de 15 mm. El actuador requiere una tensión de alimentación de 100-240 V CA. El actuador dispone de control de tres puntos (apertura-cierre). El actuador abre/cierra la válvula en 150 segundos. El actuador tiene un grado de protección IP54. El actuador está equipado con una función a prueba de fallos (NC/NO) que garantiza un funcionamiento seguro en caso de corte del suministro eléctrico.

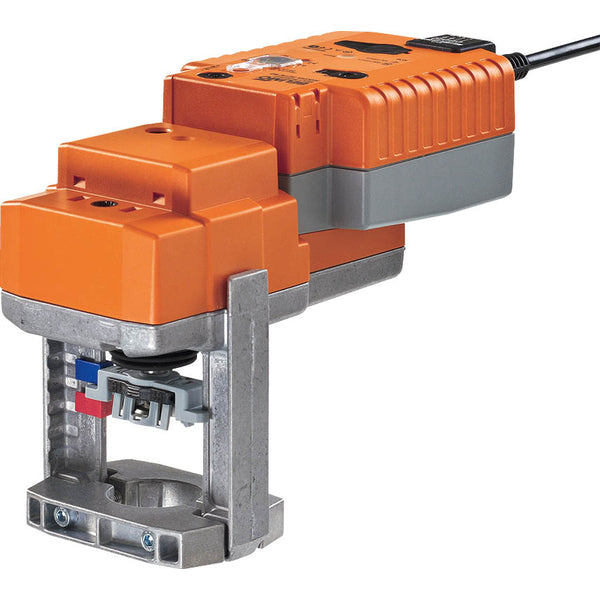

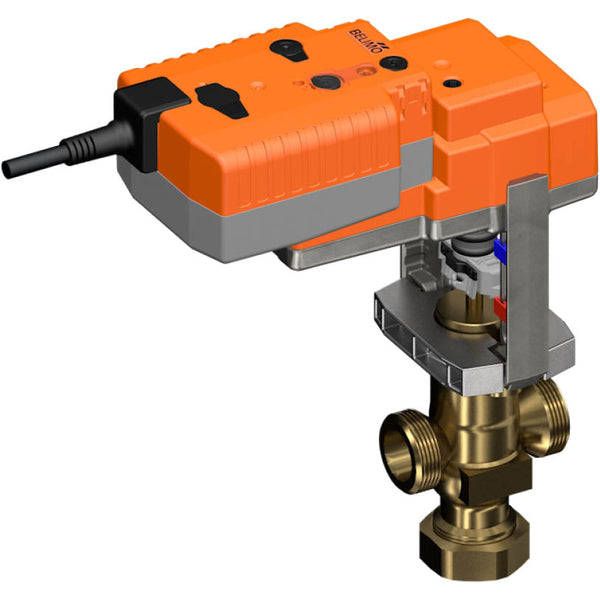

El actuador, equipado con protección contra sobrecargas, no necesita finales de carrera y se detendrá automáticamente al alcanzar el tope final. La anulación manual es posible mediante un pulsador, que desconecta el tren de engranajes mientras el pulsador esté pulsado o bloqueado. La carrera puede ajustarse mediante una llave hexagonal de 4 mm insertada en la parte superior del actuador, con el eje de carrera extendiéndose al girarlo en el sentido de las agujas del reloj. El actuador puede montarse directamente en la válvula de globo mediante mordazas de sujeción huecas y puede girar 360° en el cuello de la válvula. El actuador mueve la válvula a la posición de funcionamiento deseada simultáneamente a la carga de los condensadores integrados. Si se interrumpe el suministro eléctrico, la válvula se desplaza a la posición de seguridad elegida utilizando la energía eléctrica almacenada. Por defecto, el vástago entra al accionamiento. Cuando se envían combinaciones de válvula y actuador, la dirección del movimiento se establece en función del punto de cierre de la válvula. Cuando se activa el actuador, el interruptor de dirección de carrera altera la dirección de marcha durante el funcionamiento normal. Los actuadores de condensador requieren un periodo de precarga para que los condensadores alcancen un nivel de tensión utilizable. Esto garantiza que, en caso de fallo de alimentación, el actuador pueda pasar de su posición actual a la posición de seguridad en cualquier momento. La posición de seguridad del mando giratorio permite ajustar la posición de seguridad preferida. El rango de ajuste se basa en la altura de carrera máxima del actuador. En caso de fallo de alimentación, el actuador se desplaza a la posición de seguridad elegida teniendo en cuenta un tiempo de puenteo ajustado de fábrica de 2 segundos. Después de la entrega en fábrica, el actuador está totalmente descargado y requiere unos 20 segundos de precarga antes de la configuración inicial para alcanzar el nivel de tensión necesario en los condensadores.

Pros

• El disco caracterizador integrado garantiza un control de caudal de igual porcentaje
• El actuador está equipado con una función a prueba de fallos
