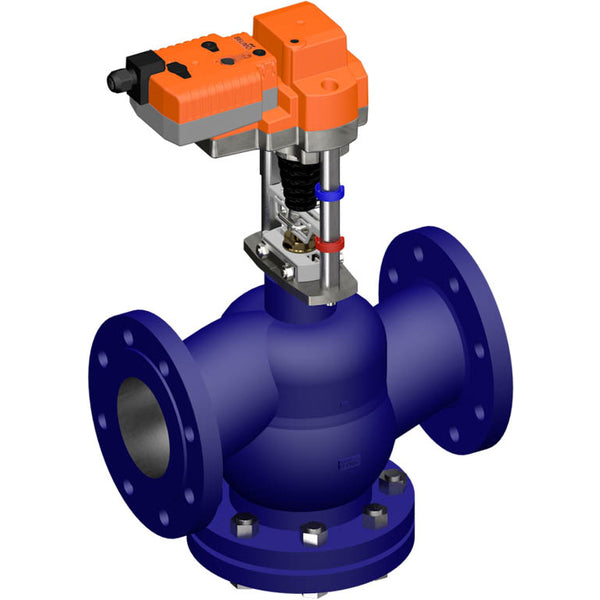

Válvula de Globo Belimo 30mm Brida DN100 Kvs145 24VAC/DC A Prueba de Fallos 150s BACnet 0-10/2-10V 2000N IP54 H6100N/AVK24A-MOD

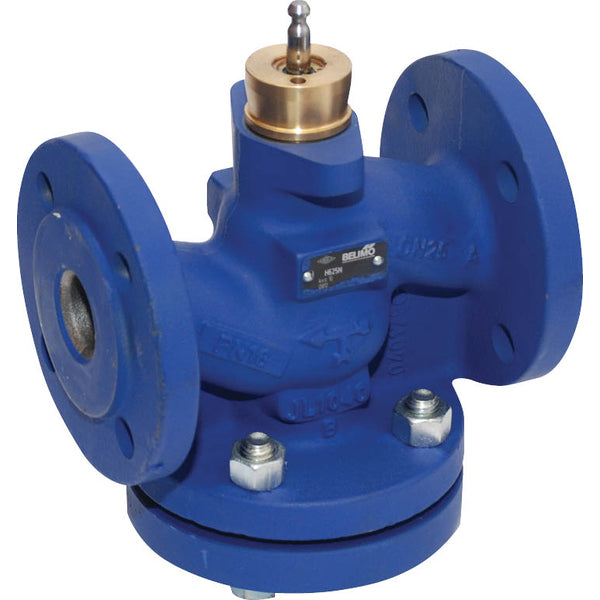

Esta es una válvula de globo de 2 vías con un cuerpo de hierro fundido recubierto y sellado de EPDM. El diámetro de la perforación de la válvula es DN 100 y el tamaño de la brida es DN 100. El perfil del cono de la válvula determina la característica de flujo de porcentaje igual. La diferencia de presión máxima es de 1,5 bar (21,8 psi). La válvula puede operar entre 5 y 120 °C (41 a 248 °F). El valor Kv de la válvula es de 145 m3/h, equivalente a un valor Cv de 167,76 gpm. La longitud de carrera de la válvula es de 30 mm. El actuador requiere una tensión de alimentación de 24 V AC/DC. El actuador admite protocolos de comunicación BACnet MSTP/Modbus RTU/MP-Bus y proporciona retroalimentación de posición precisa en el rango de 0-10 V o 2-10 V, asegurando un control preciso y receptivo en diversas aplicaciones. El actuador abre/cierra la válvula en 150 segundos. El actuador tiene una clasificación IP54. El actuador está equipado con una función de fail-safe (NC/NO) que garantiza un funcionamiento seguro en caso de un corte de energía.

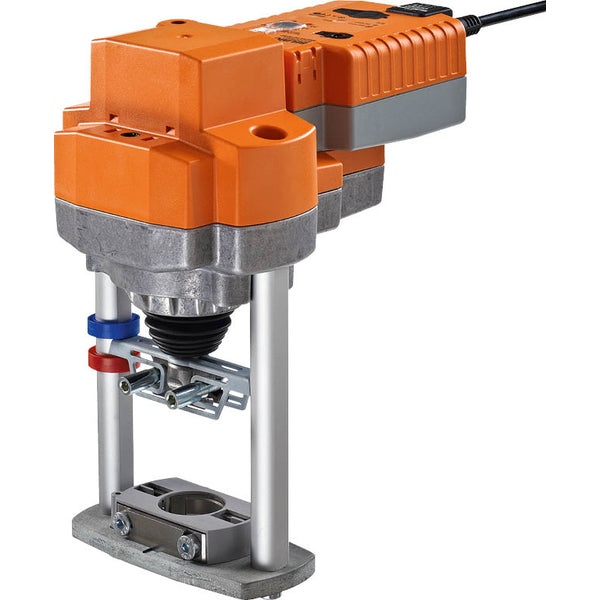

El actuador, equipado con protección contra sobrecargas, no necesita interruptores de fin de carrera y se detiene automáticamente cuando se alcanza el final de carrera. Durante la activación, el interruptor de dirección de carrera alterna la dirección de funcionamiento en operación normal. Sin embargo, esto no afecta la posición de fail-safe preestablecida. La sobrecarga manual es posible con un botón. El tren de engranajes se desacopla y el actuador se desacopla durante el tiempo que se mantenga presionado el botón. Se pueden realizar ajustes de carrera utilizando una llave de tornillo hexagonal de 5 mm insertada en la parte superior del actuador, con la varilla extendiéndose al girar en el sentido de las agujas del reloj. El actuador se puede montar directamente en la válvula de globo utilizando mordazas de sujeción huecas a medida y se puede girar 360° en el cuello de la válvula. El actuador mueve la válvula a la posición de operación deseada simultáneamente mientras se cargan los condensadores integrados. Si se interrumpe el suministro de energía, la válvula se desplaza a la posición de fail-safe elegida utilizando la energía eléctrica almacenada. El actuador viene con una interfaz incorporada para BACnet MSTP, Modbus RTU y MP-Bus. Obtiene la señal de control digital del sistema de control y proporciona el estado actual. La configuración de fábrica predeterminada retrae la varilla del actuador. Al enviar combinaciones de válvula-actuador, la dirección de movimiento se establece en función del punto de cierre de la válvula. Los actuadores de condensador requieren un período de precarga para llevar los condensadores a un nivel de voltaje utilizable. Esto asegura que, en caso de un corte de energía, el actuador pueda moverse desde su posición actual a la posición de fail-safe en cualquier momento. La posición de fail-safe del botón giratorio permite ajustar la posición de fail-safe preferida. El rango de ajuste se basa en la altura máxima de carrera del actuador. En caso de un corte de energía, el actuador se mueve a la posición de fail-safe elegida teniendo en cuenta un tiempo de puenteo de 2 segundos establecido de fábrica. Después de la entrega de fábrica, el actuador está completamente descargado y requiere aproximadamente 20 segundos de precarga antes de la configuración inicial para alcanzar el nivel de voltaje necesario en los condensadores.

Ventajas:

• El disco caracterizado integrado asegura un flujo de porcentaje igual, ideal para circuitos de calefacción
• Este actuador modulante puede posicionar la válvula en cualquier lugar entre 0-90 grados con una señal de control de 0-10 V/2-10 V
• El actuador está equipado con una función de fail-safe
