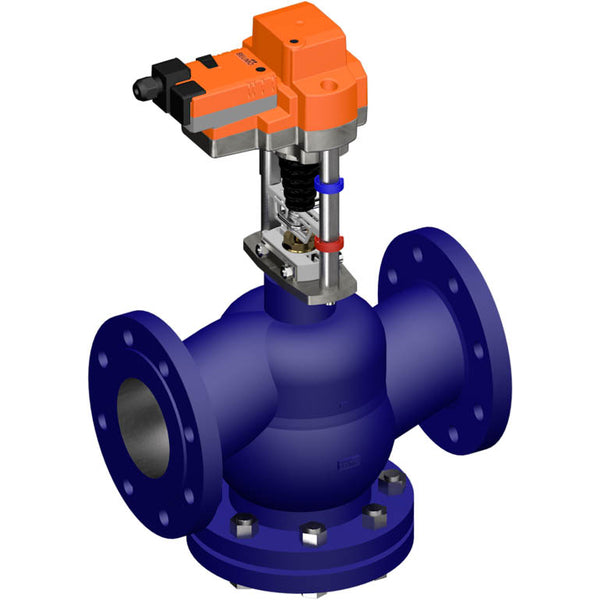

Válvula de Globo Belimo 30mm Brida DN100 Kvs145 24VAC/DC 150s 0-10V 4500N IP54 H6100N/RV24A-SZ

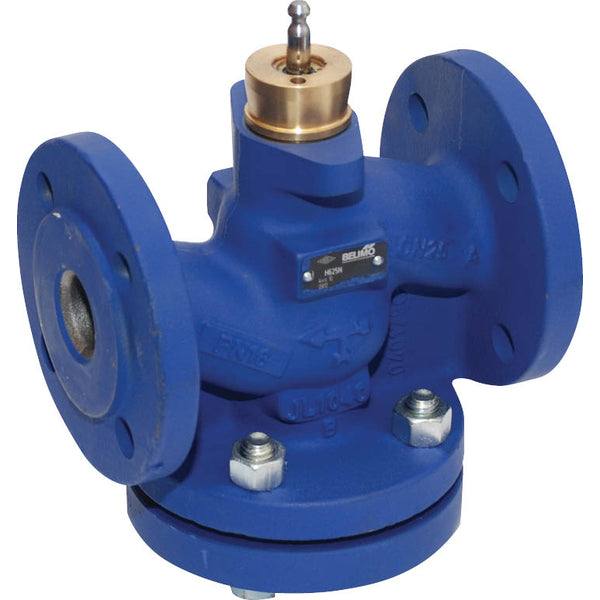

Esta es una válvula de globo de 2 vías con una carcasa de hierro fundido recubierta y sellado de EPDM. El diámetro del orificio de la válvula es DN 100 y el tamaño de la brida es DN 100. El perfil del cono de la válvula determina la característica de flujo de porcentaje igual. La presión diferencial máxima es de 4 bar (58 psi). La válvula puede operar entre 5 y 120 °C (41 a 248 °F). El valor Kv de la válvula es de 145 m3/h, equivalente a un valor Cv de 167,76 gpm. La longitud de carrera de la válvula es de 30 mm. El actuador requiere una tensión de alimentación de 24 V AC/DC. El actuador utiliza un tipo de control de 0-10 V y proporciona retroalimentación de posición, lo que permite un control preciso de sus movimientos y un monitoreo preciso de su posición dentro del rango de tensión especificado. El actuador abre/cierra la válvula en 150 segundos. El actuador tiene una clasificación IP54.

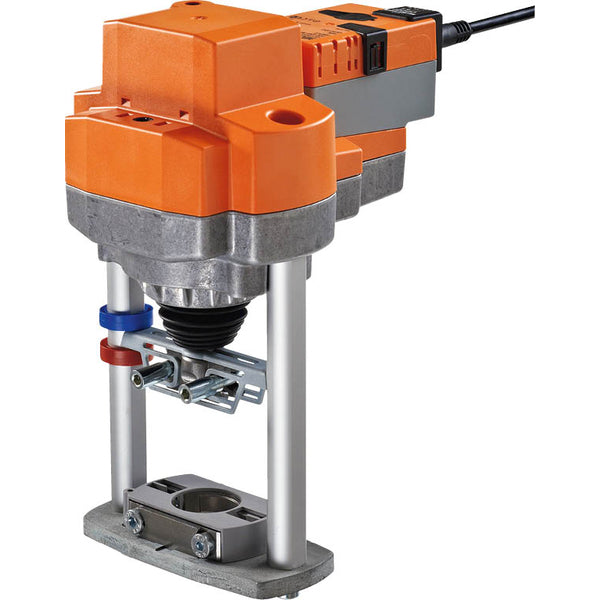

El actuador, equipado con protección contra sobrecargas, no necesita interruptores de límite y se detiene automáticamente cuando se alcanza el punto final. La sobrecarga manual es posible con un botón, que desacopla el tren de engranajes mientras se presiona o se bloquea el botón. Se pueden realizar ajustes de carrera utilizando una llave de 5 mm con un casquillo hexagonal insertada en la parte superior del actuador, extendiéndose el vástago al girar en el sentido de las agujas del reloj. El actuador se puede montar directamente en la válvula de globo utilizando mordazas de sujeción huecas de ajuste de forma y se puede girar 360° en el cuello de la válvula. El actuador se puede controlar con una señal de control estándar de 0-10 V y se mueve a la posición dictada por la señal de control. La medición de voltaje se utiliza tanto para mostrar visualmente la posición de la válvula dentro del rango del 0,5% al 100% como para ser una señal de control para otros actuadores. La configuración de fábrica predeterminada retrae el vástago del actuador. Al enviar combinaciones de válvula-actuador, la dirección de movimiento se establece en función del punto de cierre de la válvula. Cuando se activa el actuador, el interruptor de dirección de carrera altera la dirección de funcionamiento durante el funcionamiento normal.

Ventajas:

• El disco caracterizado integrado asegura un flujo de porcentaje igual, ideal para circuitos de calefacción
• Este actuador modulante puede posicionar la válvula en cualquier lugar entre 0-90 grados con una señal de control de 0-10 V
