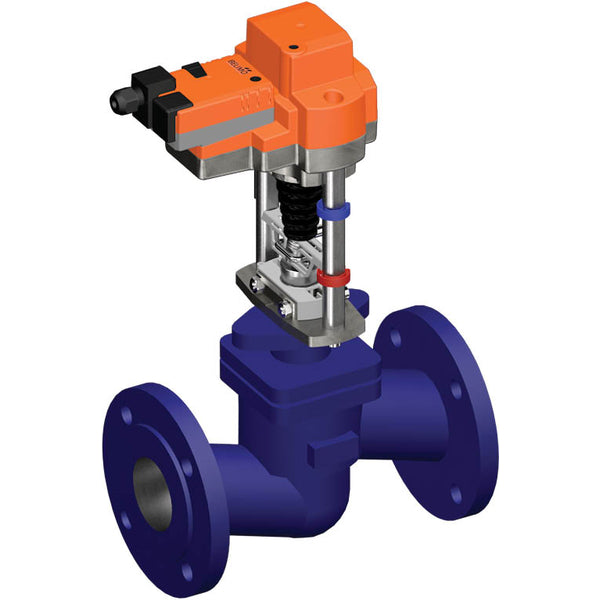

Válvula de globo eléctrica 30mm Brida DN 80 Hierro fundido EPDM 100m3/h 16bar/232psi 24 V AC/DC

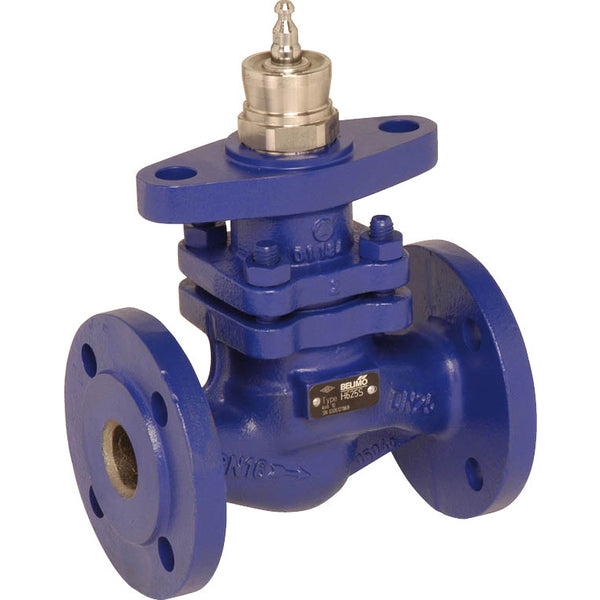

Se trata de una válvula de globo de 2 vías con carcasa de fundición revestida y junta de EPDM. El diámetro interior de la válvula es DN 80 y el tamaño de la brida es DN 80. El perfil del cono de la válvula determina la característica de caudal de igual porcentaje. Esta válvula soporta presiones de hasta 16 bar (232 psi). La válvula puede funcionar entre 5 y 150 °C (41 y 302 °F). El valor Kv de la válvula es de 100 m3/h, equivalente a un valor Cv de 115,7 gpm. La longitud de carrera de las válvulas es de 30 mm. El actuador requiere una tensión de alimentación de 24 V CA/CC. El actuador está configurado con un tipo de control de 2-10 V y ofrece retroalimentación de posición, lo que garantiza un control preciso de su funcionamiento y una supervisión exacta de su posición dentro del rango de tensión designado. El actuador abre/cierra la válvula en 150 segundos. El actuador tiene un grado de protección IP54.
- Precio normal
- €3235.52
- Precio normal
- €2673.98
Descripción
Se trata de una válvula de globo de 2 vías con carcasa de fundición revestida y junta de EPDM. El diámetro interior de la válvula es DN 80 y el tamaño de la brida es DN 80. El perfil del cono de la válvula determina la característica de caudal de igual porcentaje. Esta válvula soporta presiones de hasta 16 bar (232 psi). La válvula puede funcionar entre 5 y 150 °C (41 y 302 °F). El valor Kv de la válvula es de 100 m3/h, equivalente a un valor Cv de 115,7 gpm. La longitud de carrera de las válvulas es de 30 mm. El actuador requiere una tensión de alimentación de 24 V CA/CC. El actuador está configurado con un tipo de control de 2-10 V y ofrece retroalimentación de posición, lo que garantiza un control preciso de su funcionamiento y una supervisión exacta de su posición dentro del rango de tensión designado. El actuador abre/cierra la válvula en 150 segundos. El actuador tiene un grado de protección IP54.

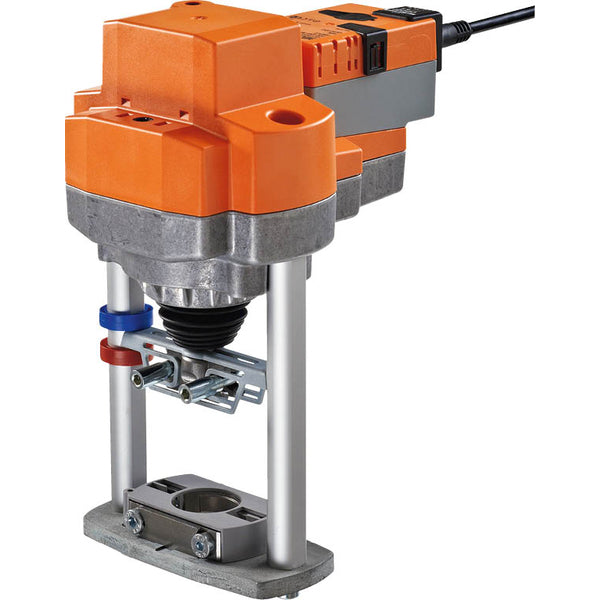

El actuador, equipado con protección contra sobrecargas, no necesita finales de carrera y se detendrá automáticamente al alcanzar el tope final. La anulación manual es posible mediante un pulsador, que desconecta el tren de engranajes mientras el pulsador esté pulsado o bloqueado. El ajuste de la carrera se puede realizar con una llave hexagonal de 5 mm insertada en la parte superior del accionamiento, con el vástago extendiéndose al girar en el sentido de las agujas del reloj. El actuador puede montarse directamente en la válvula de globo mediante mordazas de sujeción huecas y puede girar 360° en el cuello de la válvula. El actuador puede controlarse con una señal de control estándar de 0-10 V y se desplaza a la posición dictada por la señal de control. La medición de la tensión se emplea tanto para mostrar visualmente la posición de la válvula dentro del rango de 0,5% a 100% como señal de control para otros actuadores. Por defecto, el vástago entra al accionamiento. Cuando se envían combinaciones de válvula y actuador, la dirección del movimiento se establece en función del punto de cierre de la válvula. Cuando se activa el actuador, el interruptor de dirección de carrera altera la dirección de marcha durante el funcionamiento normal.
Pros
- El disco caracterizador integrado garantiza un control de caudal de igual porcentaje
- Este actuador modulante puede colocar la válvula en cualquier posición entre 0 y 90 grados con una señal de control de 2-10 V
