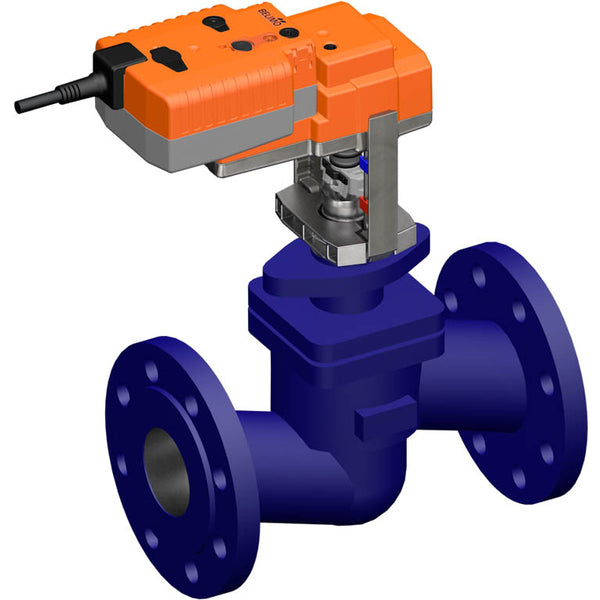

Válvula de Globo Belimo 18mm Brida DN65 Kvs58 230VAC A Prueba de Fallos 150s 3 Puntos 1000N IP54 H6065X58-SP2/NVK24A-3-TPC

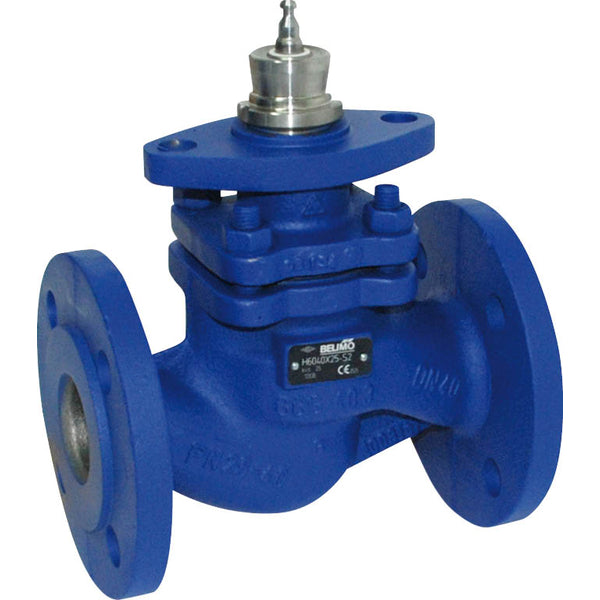

Esta es una válvula de globo de 2 vías con una carcasa de hierro fundido recubierta y sellado de EPDM. El diámetro del orificio de la válvula es DN 65 y el tamaño de la brida es DN 65. El perfil del cono de la válvula determina la característica de flujo de porcentaje igual. La presión diferencial máxima es de 10 bar (145 psi). La válvula puede operar entre 5 y 150 °C (41 a 302 °F). El valor Kv de la válvula es de 58 m3/h, equivalente a un valor Cv de 67.11 gpm. La longitud de carrera de la válvula es de 18 mm. El actuador requiere una tensión de alimentación de 24 V CA. El actuador cuenta con control de tres puntos (abrir-cerrar). El actuador abre/cierra la válvula en 150 segundos. El actuador tiene una clasificación IP54. El actuador está equipado con una función a prueba de fallos (NC/NO) que garantiza un funcionamiento seguro en caso de un corte de energía.

El actuador, equipado con protección contra sobrecargas, no necesita interruptores de límite y se detiene automáticamente cuando se alcanza el tope final. La sobrecarga manual es posible con un botón, que desacopla el tren de engranajes mientras se presiona o se bloquea el botón. La carrera se puede ajustar utilizando una llave de 4 mm insertada en la parte superior del actuador, extendiendo la varilla de carrera al girar en el sentido de las agujas del reloj. El actuador se puede montar directamente en la válvula de globo utilizando mordazas de sujeción huecas de ajuste de forma y se puede girar 360° en el cuello de la válvula. El actuador mueve la válvula a la posición de operación deseada simultáneamente mientras se cargan los condensadores integrados. Si se interrumpe el suministro de energía, la válvula se desplaza a la posición a prueba de fallos elegida utilizando la energía eléctrica almacenada. La configuración predeterminada de fábrica retrae la varilla del actuador. Al enviar combinaciones de válvula-actuador, la dirección de movimiento se establece en función del punto de cierre de la válvula. Cuando se activa el actuador, el interruptor de dirección de carrera altera la dirección de funcionamiento durante el funcionamiento normal. Los actuadores de condensador requieren un período de precarga para llevar los condensadores a un nivel de voltaje utilizable. Esto asegura que, en caso de un corte de energía, el actuador pueda moverse desde su posición actual a la posición a prueba de fallos en cualquier momento. La posición a prueba de fallos del botón giratorio permite ajustar la posición a prueba de fallos preferida. El rango de ajuste se basa en la altura máxima de carrera del actuador. En caso de un corte de energía, el actuador se mueve a la posición a prueba de fallos elegida teniendo en cuenta un tiempo de puenteo de 2 segundos establecido de fábrica. Después de la entrega de fábrica, el actuador está completamente descargado y requiere aproximadamente 20 segundos de precarga antes de la configuración inicial para alcanzar el nivel de voltaje necesario en los condensadores. La varilla de alivio de presión parcial y los canales de desbordamiento permiten que esta válvula maneje altas presiones de cierre.

Ventajas:

• El disco caracterizado integrado asegura un flujo de porcentaje igual, ideal para circuitos de calefacción
• El actuador está equipado con una función a prueba de fallos
