Válvula de Globo Belimo DN80 Brida Carrera de 18mm Kvs90 100-240VAC 150s 2/3-punto 1000N IP54 H679SP/NV230A-TPC

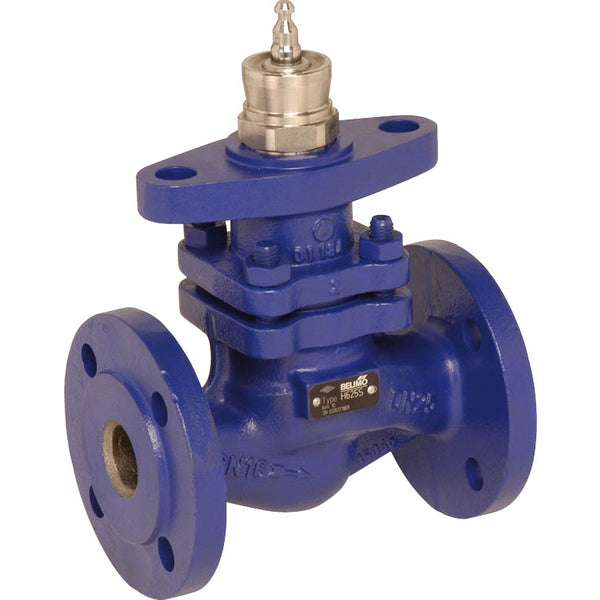

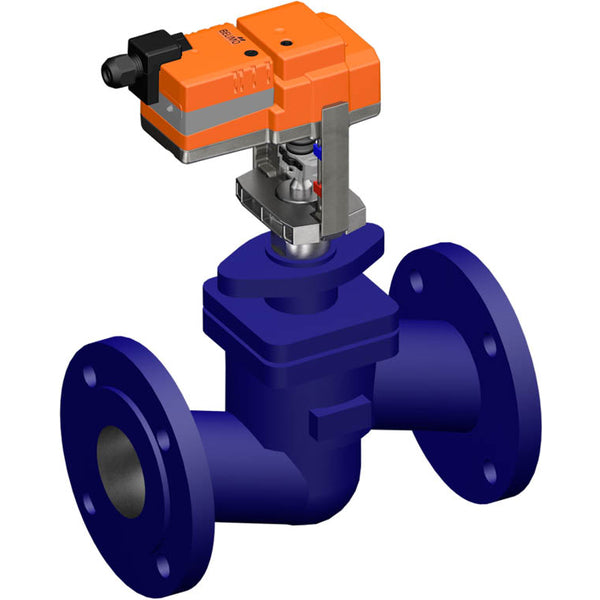

Esta es una válvula de globo de 2 vías Belimo con una carcasa de hierro fundido revestida y un sellado EPDM. El diámetro de la perforación de la válvula es DN 80 y el tamaño de la brida es DN 80. El cono de la válvula presenta una característica equipercentual según VDI/VDE 2173, optimizada dentro de su rango de apertura. La diferencia de presión máxima es de 10 bar (145 psi). La válvula puede funcionar entre 5 y 150 °C (41 a 302 °F). El valor Kv de la válvula es de 90 m3/h, equivalente a un valor Cv de 104,13 gpm. La longitud de carrera de la válvula es de 18 mm. El actuador requiere una tensión de alimentación de 100-240 V CA. El actuador cuenta con control de dos puntos y tres puntos. El actuador abre/cierra la válvula en 150 segundos. El actuador tiene una clasificación IP54.

El actuador, equipado con protección contra sobrecargas, no necesita interruptores de límite y se detendrá automáticamente cuando se alcance el tope final. La anulación manual es posible con un botón pulsador, que desacopla el tren de engranajes mientras se presiona o bloquea el botón. El recorrido se puede ajustar utilizando una llave Allen de 4 mm insertada en la parte superior del actuador, con el eje de recorrido que se extiende al girar en sentido horario. El actuador se puede montar directamente en la válvula de globo utilizando mordazas de sujeción huecas de ajuste de forma y se puede girar 360° en el cuello de la válvula. La configuración de fábrica predeterminada retrae el vástago del actuador. El vástago de alivio de presión parcial y los canales de desbordamiento permiten que esta válvula maneje altas presiones de cierre.

Pros:

• Característica de flujo de porcentaje igual, la derivación tiene una característica lineal
