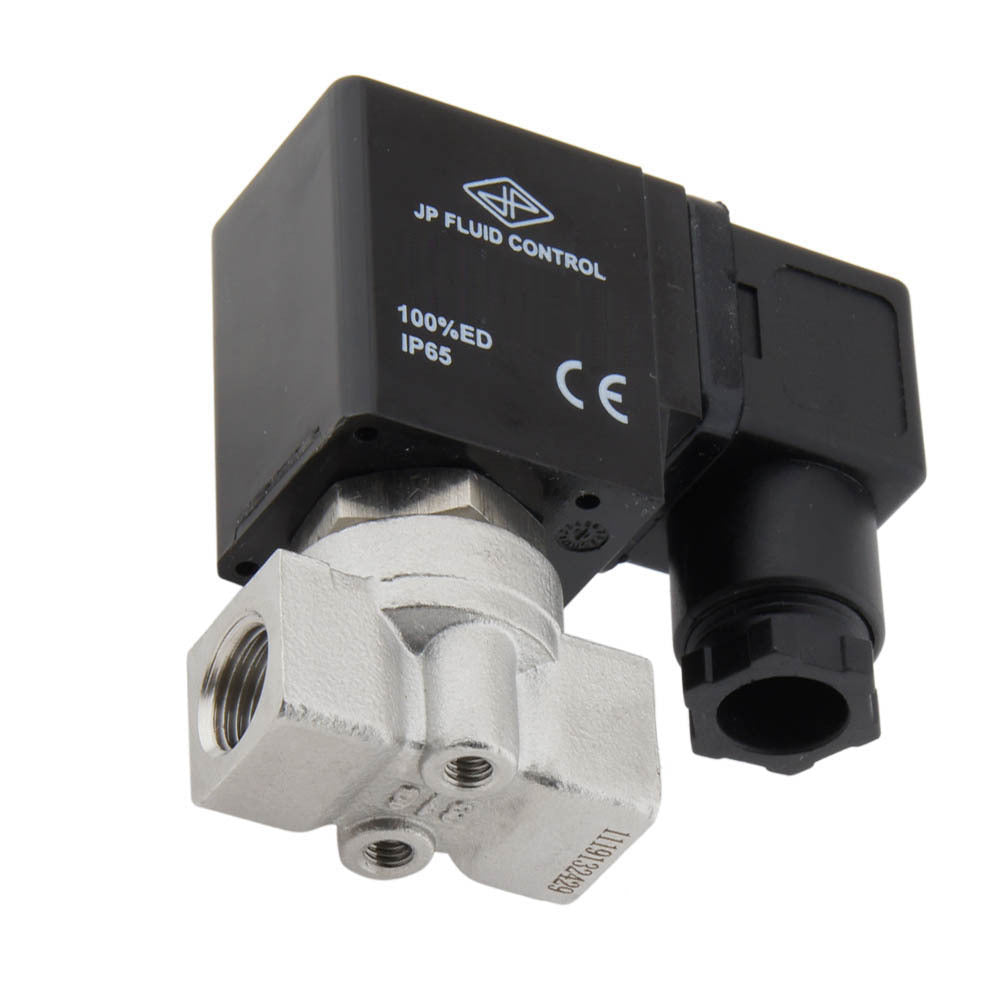

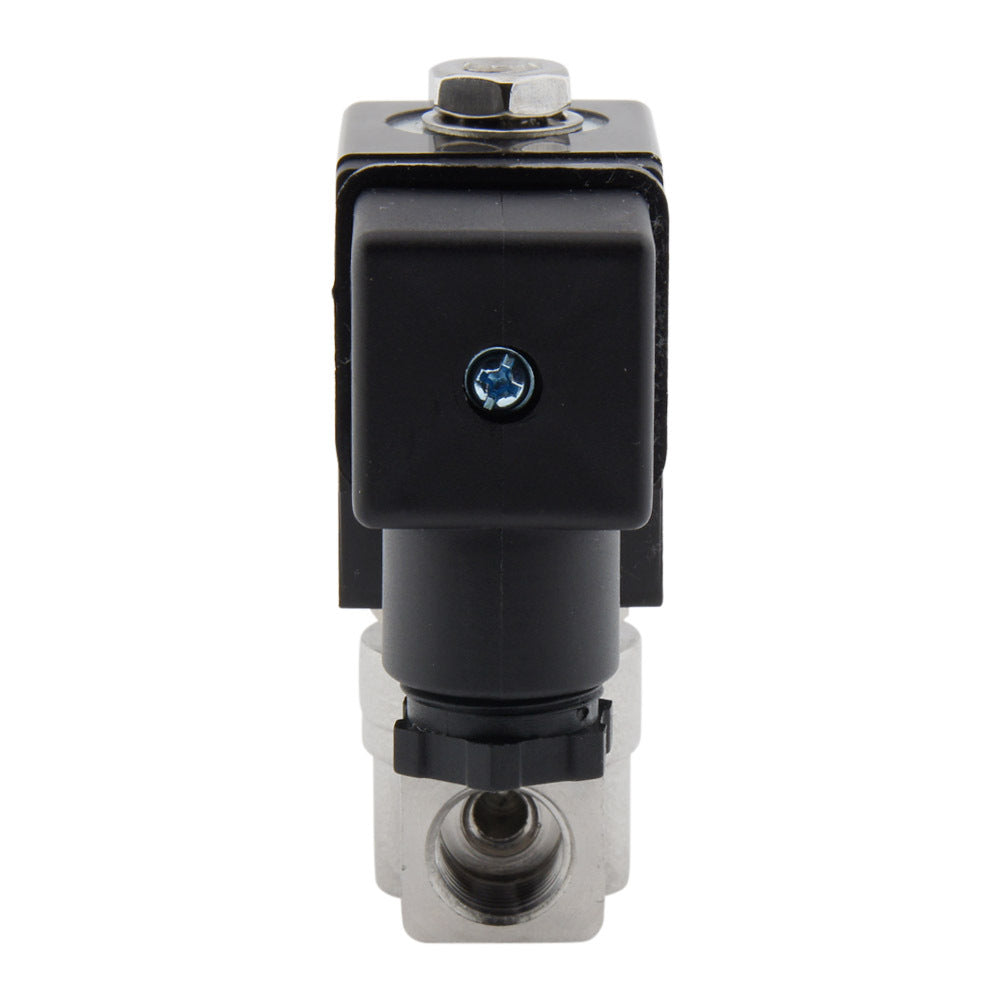

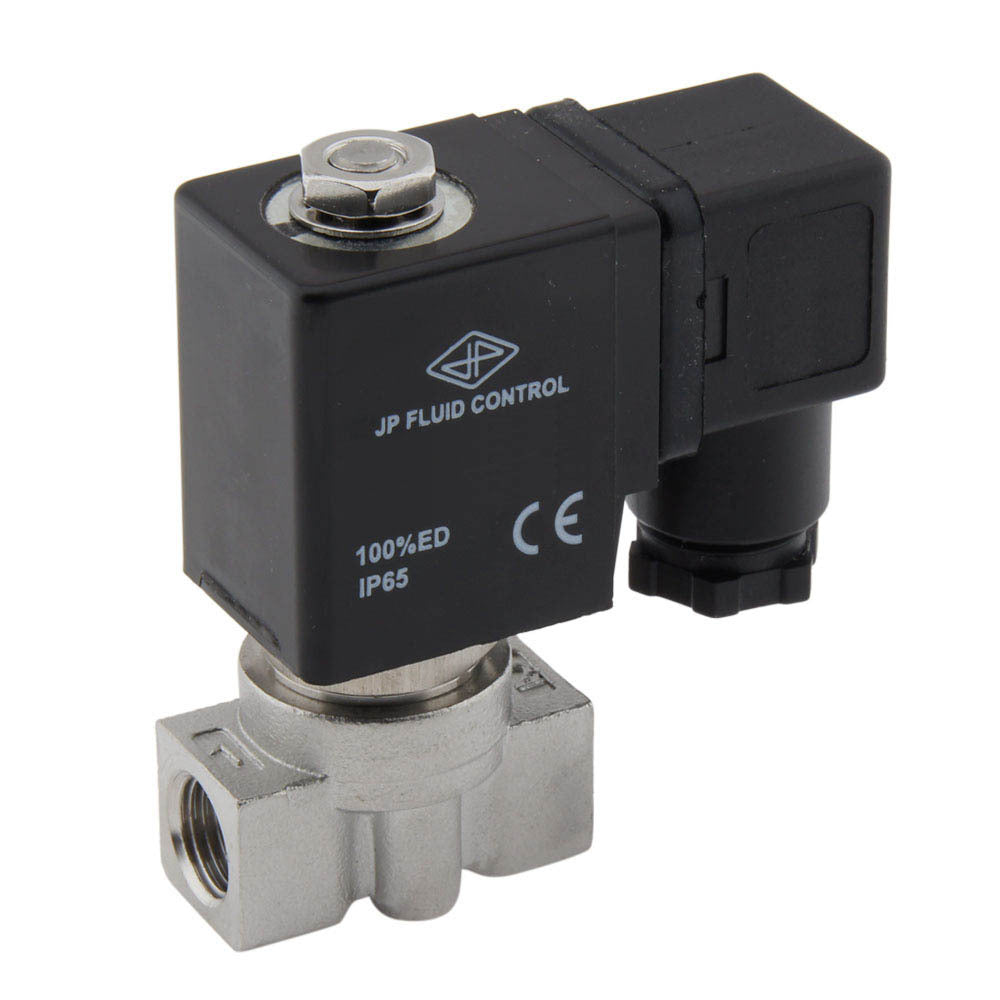

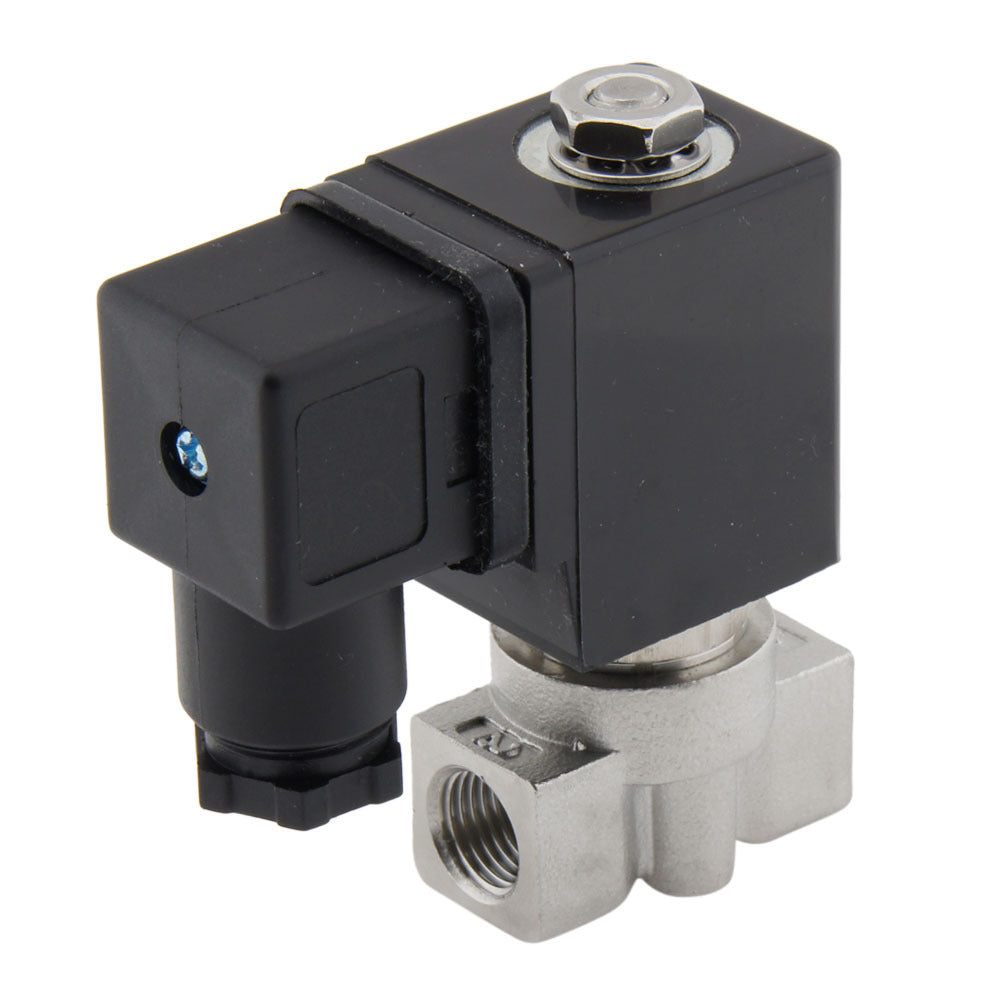

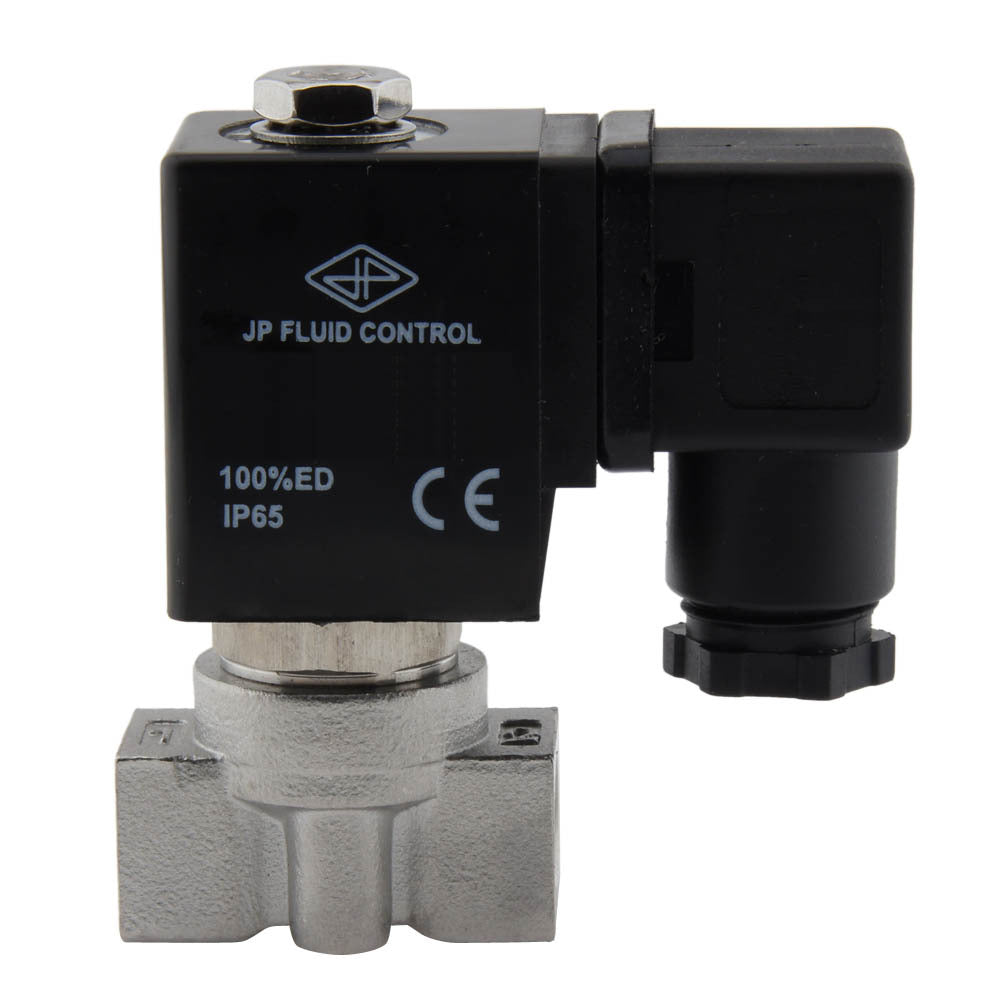

Electroválvula HP-DA 1/4'' Alta Presión Acero Inoxidable PTFE 4-75bar 24V CC
Aviso: Este producto será descontinuado en el futuro
JP Fluid Control Electroválvula de 2 vías (tipo HP-DA) con rosca G 1/4 pulgada y bobina de 24 V CC. La función de circuito de la electroválvula es normalmente cerrada (tensión = abierta) y de funcionamiento directo, por lo que no se requiere diferencial de presión. Adecuado para una temperatura máxima del medio de 130° C (266 ° F) y un rango de presión de 4 - 75 bar (58 - 1088 psi). Carcasa de acero inoxidable con junta de teflón (PTFE) y orificio de 1 mm. El valor Kv es de 0,03 m3/h (0,5 l/min a dp=1 bar de agua).
La junta dura de PTFE tiene una estanqueidad peor que la de FKM o EPDM. Elija FKM si es posible o asegúrese de que la diferencia de presión es superior a 4 bar (60 psi).
Aviso: Este producto será descontinuado en el futuro
- Precio normal
- €80.09
- Precio normal
- €66.19
Descripción
Se trata de una válvula solenoide de 2 vías de accionamiento directo JP Fluid Control con roscas G 1/4 de pulgada y una bobina de 24 V CC. La válvula tiene una carcasa de acero inoxidable con sellado de teflón (PTFE) y un tamaño de orificio de 1 mm (aproximadamente 3/64 pulgadas). La función de circuito de la electroválvula es normalmente cerrada, lo que significa que la válvula se abre cuando se aplica tensión.
La válvula es adecuada para presiones de 4 - 75 bar (58 - 1088 psi) y una temperatura máxima de 130° C (266° F). La válvula tiene un valor Kv de 0,03 m3/h, lo que se traduce en un caudal de 0,5 l/min a una presión diferencial de 1 bar (para agua). En unidades imperiales: Cv = 0,03, lo que significa 0,03 GPM @ 1 psi de caída de presión. Para aplicaciones sencillas, suele bastar con seleccionar una válvula en función del tamaño de la rosca y el diámetro del orificio. Para un dimensionamiento más preciso, utilice el valor Kv con nuestra sencilla calculadora de dimensionamiento de válvulas.
La carcasa de acero inoxidable es muy duradera, fuerte y resistente a una amplia gama de productos químicos, a excepción de las soluciones cloradas. Consulte nuestra tabla de resistencia química para verificar la compatibilidad de la carcasa y las juntas con el medio. La válvula tiene un grado de protección IP65 si está correctamente conectada.
Pros
- Adecuado para altas presiones de hasta 75 bar
- Las electroválvulas se abren y cierran muy rápido en comparación con muchos otros tipos de válvulas
- Se suministra con bobina y conector
- Buena protección contra el entorno gracias a la clasificación IP65
Contras
- La junta dura de PTFE tiene una estanqueidad peor que la de FKM o EPDM. Elija FKM si es posible o asegúrese de que la diferencia de presión es superior a 4 bar (60 psi).
- Las electroválvulas son muy sensibles a la suciedad y sólo pueden utilizarse con líquidos y gases limpios.
- Las electroválvulas consumen energía mientras están activadas y la bobina puede calentarse. Se recomienda un entorno de instalación bien ventilado para disipar el calor
Serie HP-DA
La HP-DA es una electroválvula de 2/2 vías de mando directo, normalmente cerrada, especialmente diseñada para aplicaciones de alta presión. Las electroválvulas tienen un orificio de 3 mm, funcionan a partir de 0 bar y son adecuadas para caudales muy pequeños. El cuerpo está disponible en latón y acero inoxidable con junta de NBR, PTFE o FKM. Las electroválvulas HP-DA son compatibles con todas las bobinas de la serie CS3.
Las válvulas están disponibles con roscas BSP o NPT bajo pedido.
