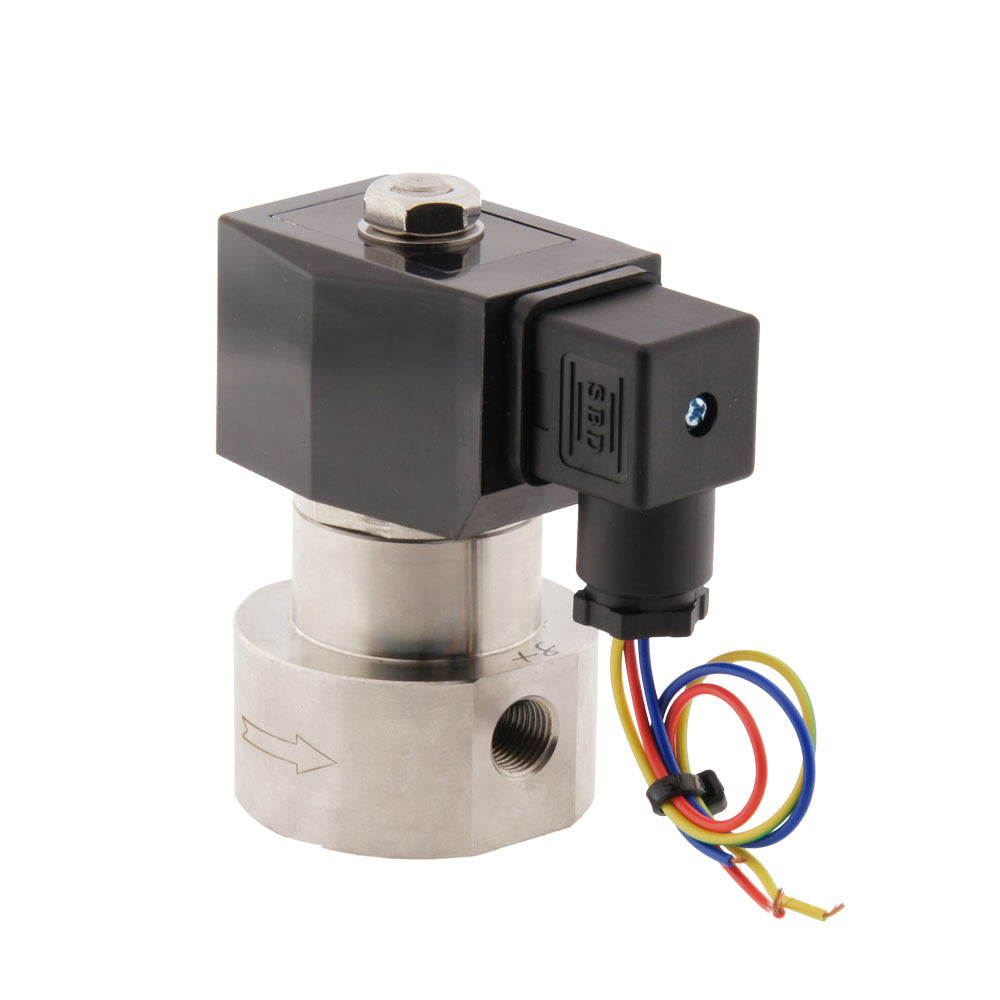

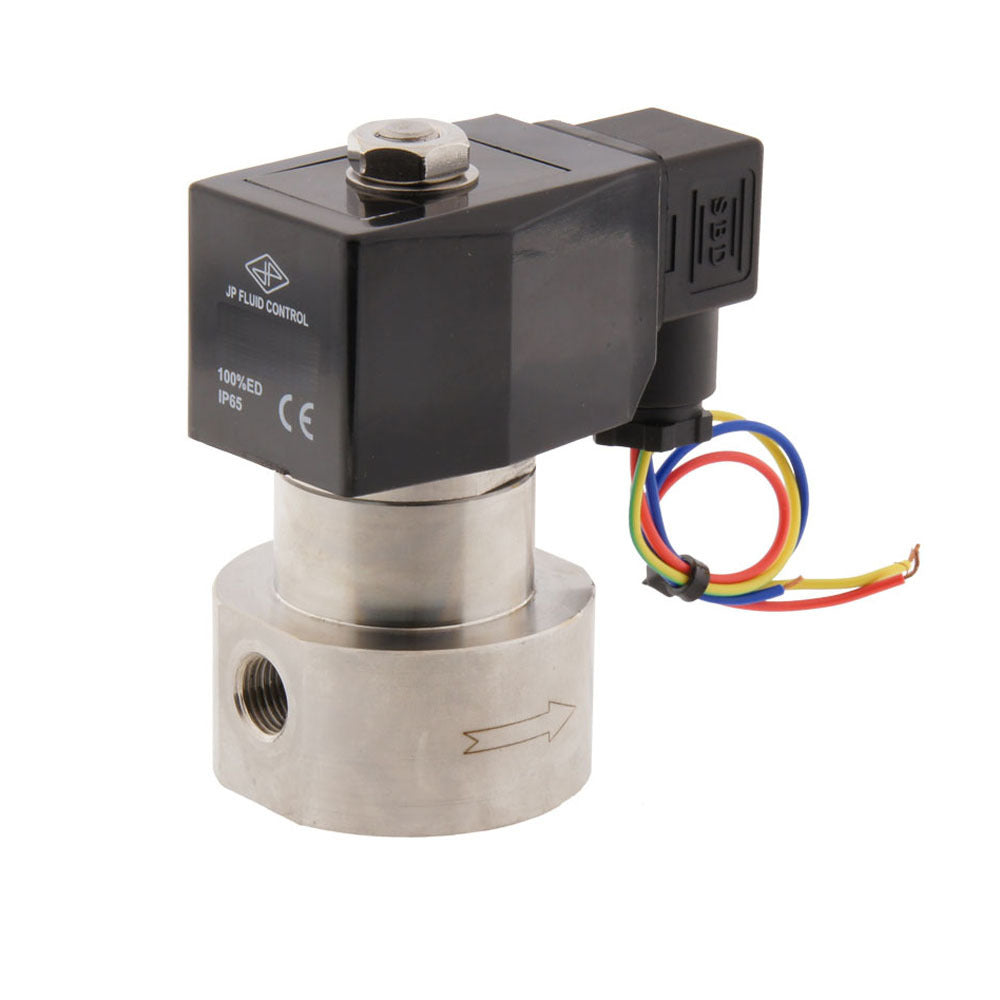

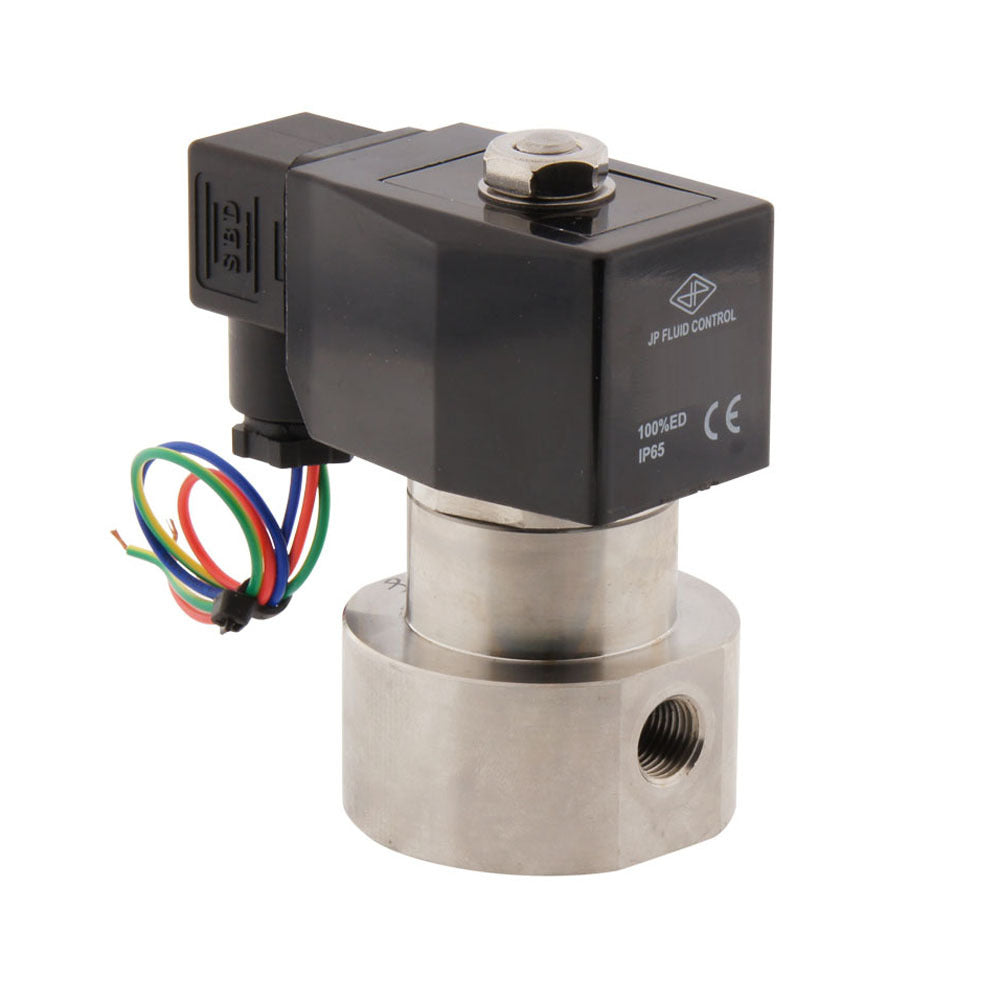

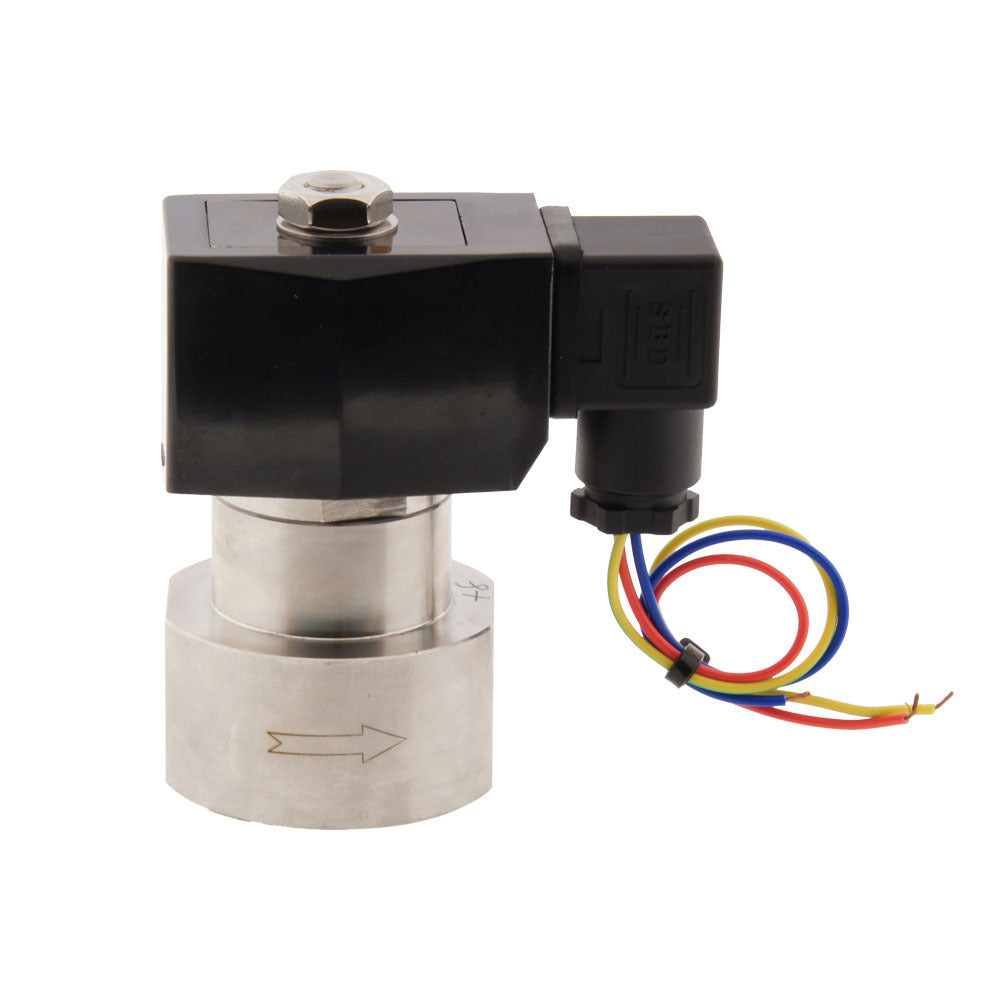

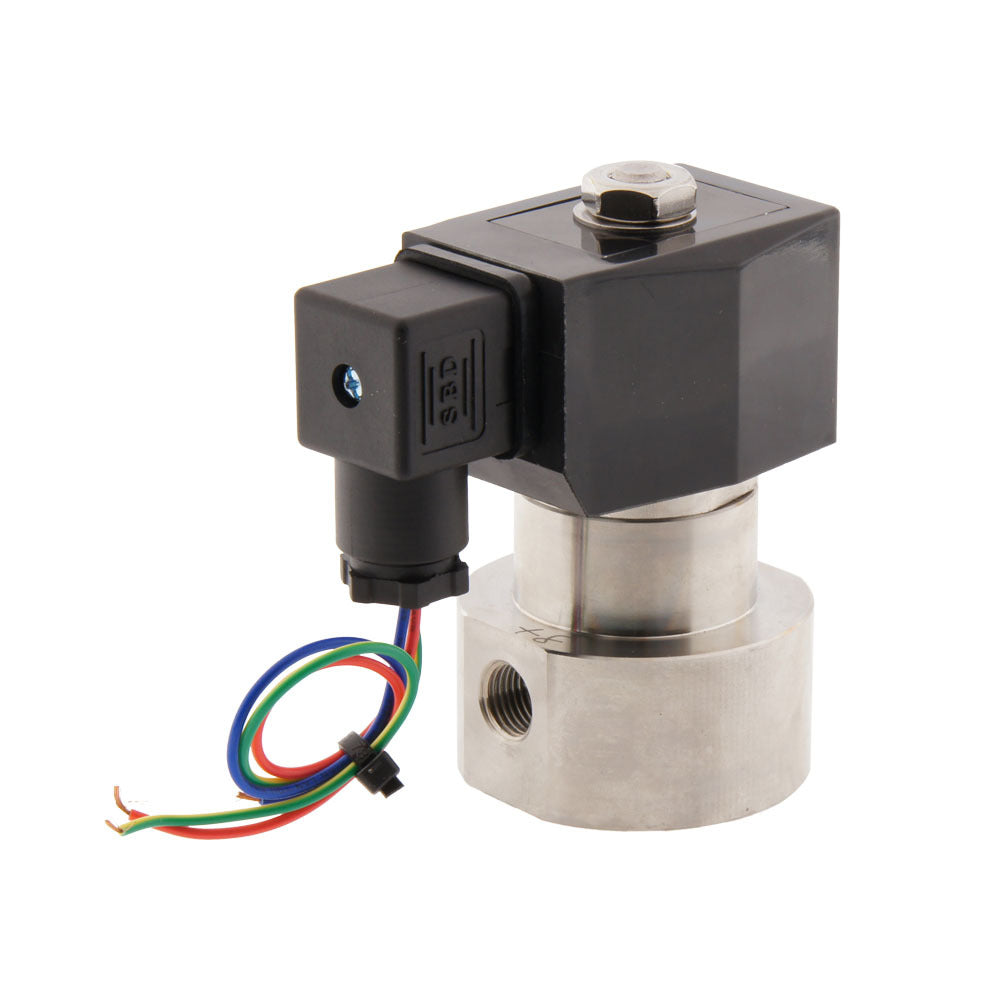

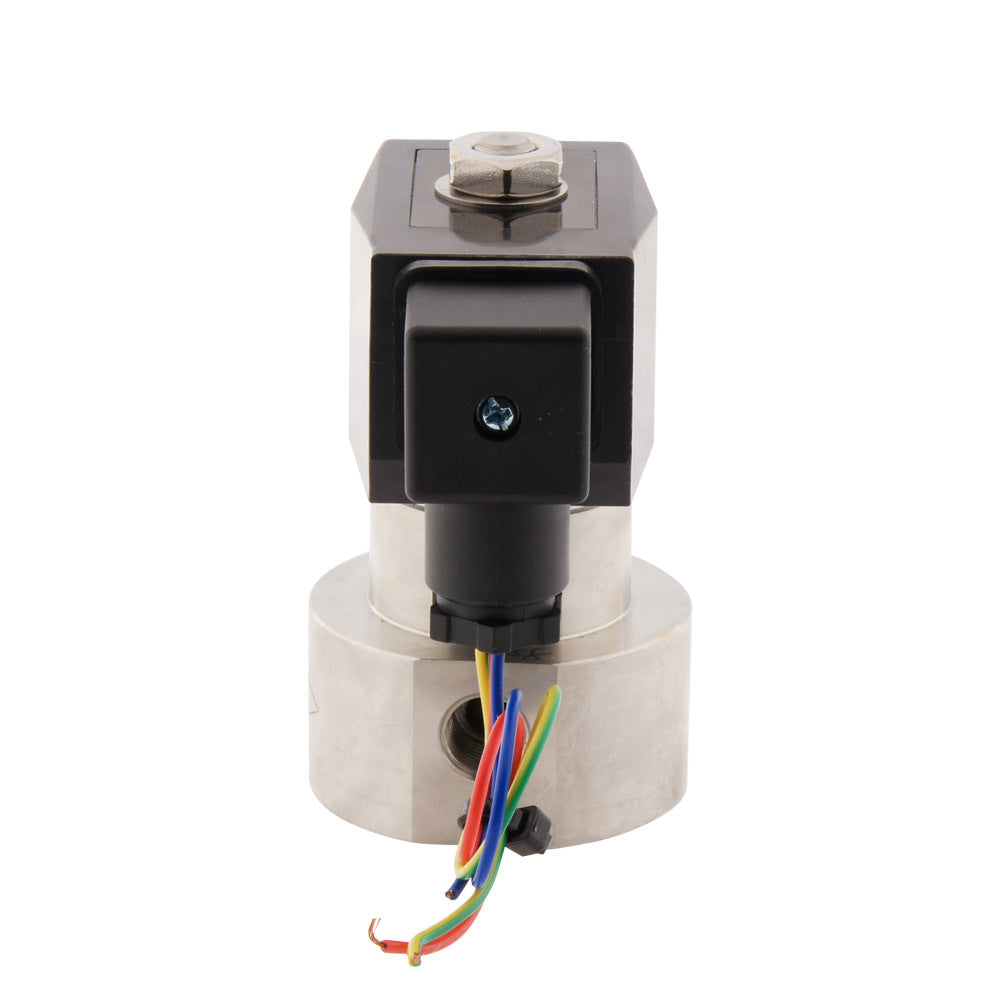

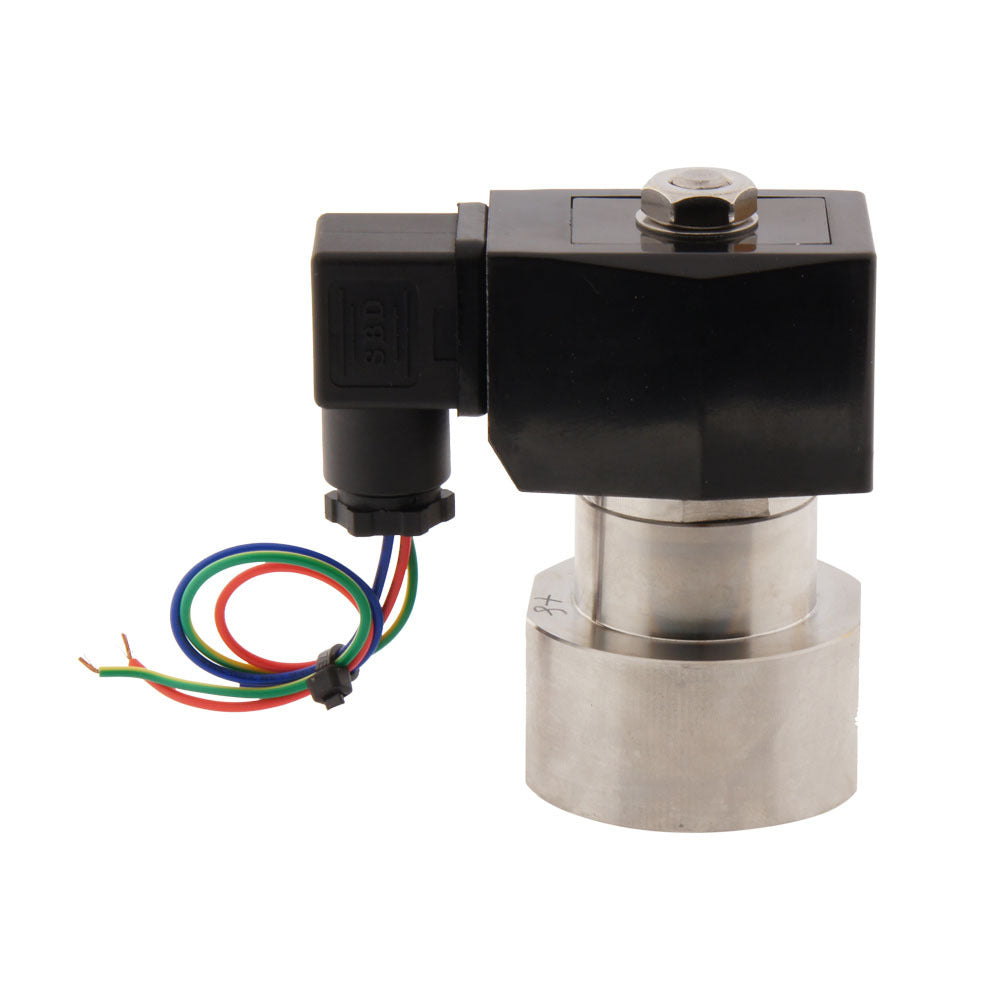

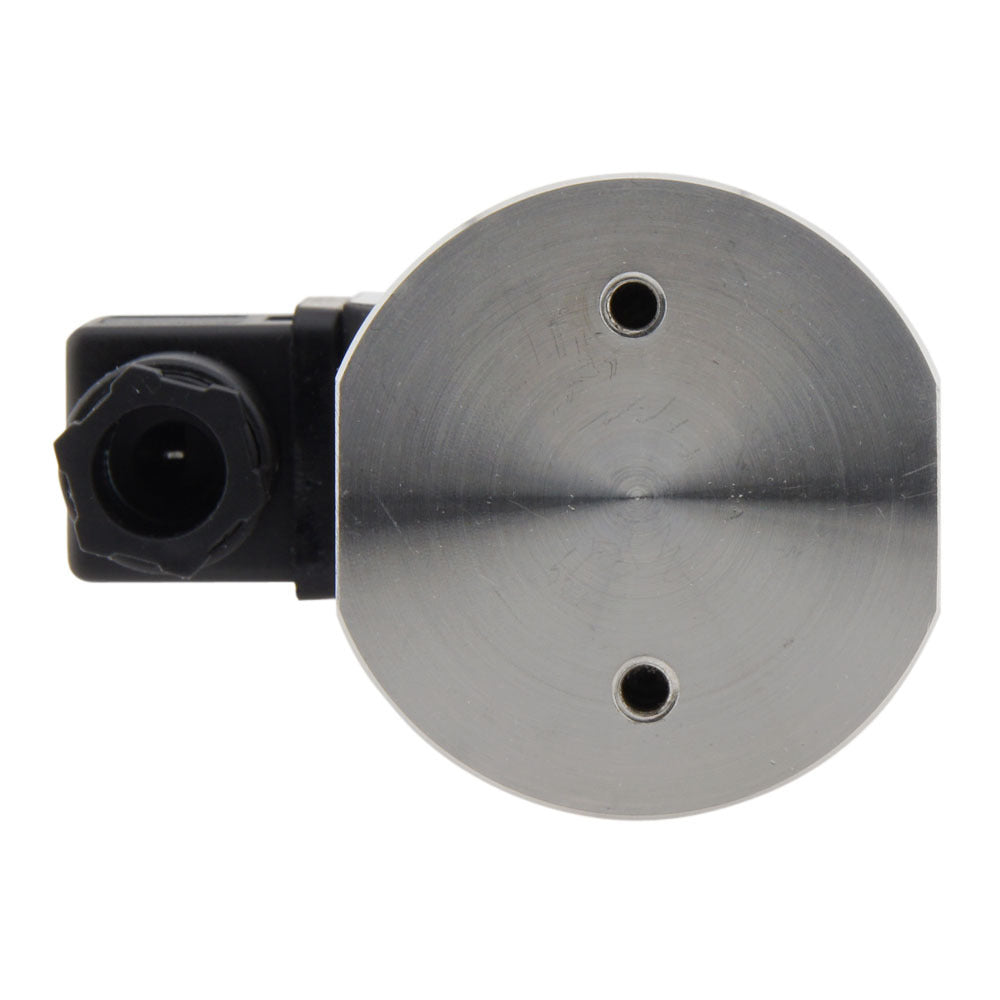

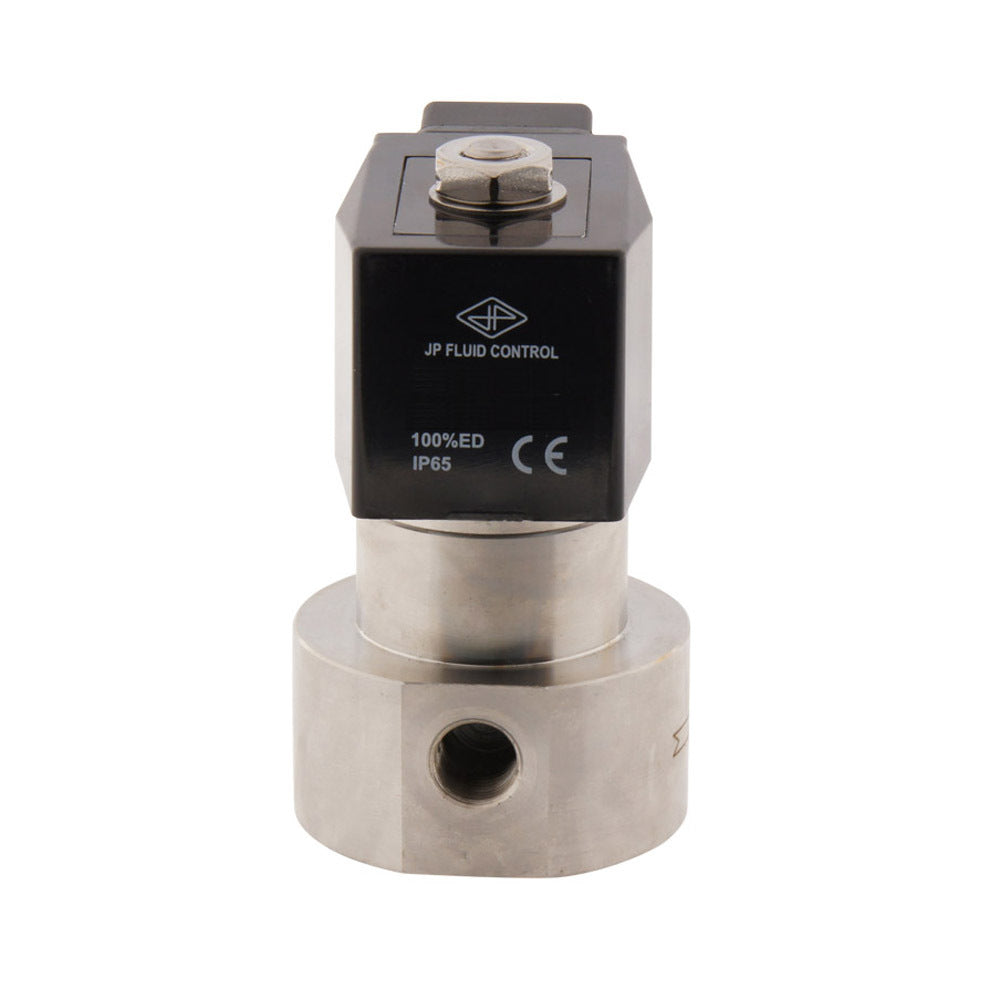

Válvula solenoide HP-IA 1/4'' de acero inoxidable PTFE de alta presión 0,5-70bar 24V DC
Válvula solenoide de 2 vÃas JP Fluid Control (tipo HP-IA) con roscas G 1/4 pulgadas y una bobina de 24 V CC. El funcionamiento del circuito de la electroválvula es normalmente cerrado (tensión = abierto) y de funcionamiento indirecto, por lo que se requiere una pequeña presión diferencial. Adecuado para una temperatura máxima del medio de 80° C (176 ° F) y un rango de presión de 0,5 - 70 bar (7 - 1015 psi). Carcasa de acero inoxidable con junta de teflón (PTFE) y orificio de 8 mm. El valor Kv es de 0,85 m3/h (14,17 l/min a dp=1 bar de agua).
- Precio normal
- €179.64
- Precio normal
- €148.46
Descripción
Se trata de una válvula solenoide de 2 vías de funcionamiento indirecto de JP Fluid Control con roscas G 1/4 de pulgada y una bobina de 24 V CC. La válvula tiene una carcasa de acero inoxidable con sellado de teflón (PTFE) y un orificio de 8 mm (aproximadamente 1/4 de pulgada). La función de circuito de la electroválvula es normalmente cerrada, lo que significa que la válvula se abre cuando se aplica tensión.
La válvula es adecuada para presiones de 0,5 - 70 bar (7 - 1015 psi) y una temperatura máxima de 80° C (176° F). La válvula tiene un valor Kv de 0,85 m3/h, lo que se traduce en un caudal de 14,17 l/min a una presión diferencial de 1 bar (para agua). En unidades imperiales: Cv = 0,98, lo que significa 0,98 GPM @ 1 psi de caída de presión. Para aplicaciones sencillas, suele bastar con seleccionar una válvula en función del tamaño de la rosca y el diámetro del orificio. Para un dimensionamiento más preciso, utilice el valor Kv con nuestra sencilla calculadora de dimensionamiento de válvulas.
La carcasa de acero inoxidable es muy duradera, fuerte y resistente a una amplia gama de productos químicos, a excepción de las soluciones cloradas. Consulte nuestra tabla de resistencia química para verificar la compatibilidad de la carcasa y las juntas con el medio. La válvula tiene un grado de protección IP65 si está correctamente conectada.
Pros
- Adecuado para altas presiones de hasta 70 bares
- Fiable y duradero gracias al diseño del pistón en lugar de una membrana de goma
- Las electroválvulas se abren y cierran muy rápido en comparación con muchos otros tipos de válvulas
- Se suministra con bobina y conector
- Buena protección contra el entorno gracias a la clasificación IP65
Contras
- No apto para diferenciales de presión bajos (< 0,5 bar). Si tiene una presión baja o un vacío, considere una electroválvula (semi)directa u otro tipo de válvula como una válvula de bola electrica
- Las electroválvulas son muy sensibles a la suciedad y sólo pueden utilizarse con líquidos y gases limpios.
- Las electroválvulas consumen energía mientras están activadas y la bobina puede calentarse. Se recomienda un entorno de instalación bien ventilado para disipar el calor
Serie HP-IA
La HP-IA es una electroválvula de 2/2 vías de accionamiento indirecto, normalmente cerrada, especialmente diseñada para aplicaciones de alta presión. Las electroválvulas tienen un gran orificio de 8 mm, necesitan un diferencial de presión de 0,5 bar (7.251 psi) para funcionar. Las válvulas son adecuadas para caudales elevados en combinación con presiones altas. El cuerpo es de acero inoxidable con una junta de FKM y PTFE. Las electroválvulas HP-IA son compatibles con las bobinas de la serie CS5.
Las válvulas están disponibles con roscas BSP o NPT bajo pedido.
