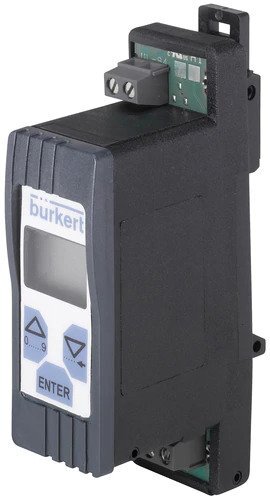

Controlador PWM proporcional 24V DC - DIN RAIL - Burkert 8605 316531

Este controlador Burkert 8605 se utiliza para electroválvulas proporcionales con una corriente de bobina de entre 0,04 y 0,22 A. Para alimentar el controlador, necesita una tensión de 24 V CC que puede conectarse al controlador mediante terminales de tornillo. A continuación, se conecta a la electroválvula proporcional mediante terminales de tornillo adicionales y se monta en carril DIN. Requiere una señal de entrada, que las opciones son 0-5 V, 0-10 V, 0-20 mA o 4-20 mA, ya que entonces convertirá esta entrada y emitirá una señal de modulación de ancho de pulso (PWM) para controlar la posición del émbolo de la válvula. Variando la posición del émbolo y la apertura del orificio, se puede modificar una característica de salida del caudal (caudal, temperatura, presión, etc.). Se suministra con una unidad de mando que puede utilizarse para programar el controlador o transferir los parámetros de un dispositivo a otro. Está fabricado en poliamida (PA) y tiene la certificación IP40. También contiene funciones de software como la compensación del calentamiento de la bobina, las entradas seleccionables por parámetros, la función de rampa y la adaptación de la corriente de la bobina para permitir un funcionamiento adecuado de la válvula en todo su rango de carrera. Este controlador Burkert (316531) se utiliza fácilmente con las electroválvulas proporcionales Burkert (véase el anexo para una descripción completa) debido a que están probadas y comprobadas, y a que tiene los parámetros memorizados. Sin embargo, el controlador también es adecuado para controlar válvulas de otras marcas con entradas de parámetros manuales. Las series de electroválvulas proporcionales Burkert adecuadas para la 316531 son:
2861, 2871 (24 V DC).

Pros:

• Permite un mejor control de una electroválvula proporcional utilizando una señal PWM
• Se monta fácilmente en un carril DIN
• Viene con una unidad de mando que puede utilizarse para programar el controlador
• Contiene funciones de software como la compensación del calentamiento de la bobina, las entradas seleccionables por parámetros, la función de rampa y la adaptación de la corriente de la bobina para permitir el funcionamiento correcto de la válvula en todo su rango de carrera
• Limita la histéresis y mejora la sensibilidad en el control de la válvula en comparación con una señal de CC variable
• Tiene memorizados todos los parámetros de funcionamiento de la electroválvula proporcional Burkert

Contras:

• Requiere entradas adecuadas (0-5 V, 0-10 V, 0-20 mA o 4-20 mA) y ajustes de parámetros para controlar con precisión la válvula
• La alimentación del controlador sólo puede ser de 24 V DC
• Sólo funciona con un sistema de bucle abierto

serie 8605

El Burkert Tipo 8605 es un controlador digital utilizado para controlar válvulas solenoides proporcionales dentro de un rango de potencia de 40 - 2.000 mA. Convierte una señal de entrada externa, 0-5 V, 0-10 V, 0-20 mA o 4-20mA, en una señal de ancho de pulso modulado (PWM) para controlar la posición del émbolo de la electroválvula. Esto permite al usuario variar un parámetro del flujo (es decir, el caudal, la temperatura, etc.) para satisfacer los requisitos de la aplicación. Las opciones de montaje y conexión de esta serie son un enchufe de cable (DIN-A con una conexión de alimentación PG o M12) o carril DIN (se monta en carril DIN y tiene terminales de tornillo). Disponen de funciones de software para tener en cuenta la rampa de subida/bajada, el estado térmico de la bobina, los puntos de corte y la posibilidad de cargar/descargar parámetros con un operador.
