Electroválvula Rc3/8'' NC Latón FKM 0,5-10bar/7-145psi 24VDC 6223 502251

Aviso: Este producto está descontinuado

Interrumpido
Electroválvula Rc3/8'' NC Latón FKM 0,5-10bar/7-145psi 24VDC 6223 502251

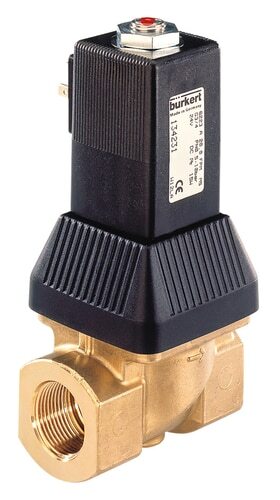

La imagen puede variar ligeramente
Consulte las especificaciones para obtener información precisa.
Referencia: 502251
Marca: Burkert

Electroválvula Burkert de 2/2 vías (tipo 6223) con rosca Rc 3/8 pulgada y bobina de 24 V CC. Diseñado para el control proporcional del caudal. La función de circuito de la electroválvula es normalmente cerrada (tensión = abierta). La válvula es de funcionamiento indirecto, por lo que se requiere una pequeña presión diferencial. Adecuado para temperaturas máximas del medio de 90 °C (194 °F) y un rango de presión de -0.5 - 10 bar (-7 - 145 psi). Cuerpo de latón con junta de FKM y orificio de 10 mm. El valor Kv es de 1,5 m3/h (25,0 l/min a dp = 1 bar de agua).

Nota: Conector DIN no incluido.

Ver todo
Nota: el producto no puede ser devuelto

Aviso: Este producto está descontinuado

Descripción
Especificaciones
Descargas
Productos relacionados

Se trata de una electroválvula Burkert de 2/2 vías de accionamiento indirecto con roscas Rc de 3/8 pulgada y bobina de 24 V CC. Diseñado para el control proporcional del caudal a través de una señal PWM. El ciclo de trabajo de la señal determina la corriente de la bobina, que se correlaciona directamente con la posición del émbolo. Opcionalmente, la válvula también puede accionarse con tensión continua. La válvula tiene una carcasa de latón con junta de FKM y un orificio de 10 mm. La función de circuito de la electroválvula es normalmente cerrada, lo que significa que la válvula se abre cuando se aplica tensión. Adecuado para una presión de -0.5 - 10 bar (-7 - 145 psi) y una temperatura máxima de 90 °C (194 °F). La válvula tiene un valor Kv de 1,5 m3/h, lo que se traduce en un caudal de 25 l/min a una presión diferencial de 1 bar (para agua). En unidades imperiales: Cv = 2, lo que significa 2 GPM @ 1 psi de caída de presión. Para muchas aplicaciones basta con seleccionar una válvula en función del tamaño de la rosca y el diámetro del orificio. Para un dimensionamiento más preciso, utilice el valor Kv con nuestra sencilla calculadora de dimensionamiento de válvulas. La carcasa de latón es duradera, apta para fluidos neutros y resistente a muchos productos químicos. La junta FKM (caucho fluorado o Viton) tiene excelentes propiedades químicas, es adecuada para la mayoría de aceites y disolventes, pero no puede soportar el agua caliente ni el vapor. Tenga en cuenta que las piezas internas de la válvula, como el émbolo y los muelles de acero inoxidable, también están en contacto con el medio y deben ser químicamente compatibles. Consulte nuestra tabla de resistencia química para verificar la compatibilidad de la carcasa y las juntas con el medio. La válvula puede controlarse proporcionalmente utilizando un controlador digital como, por ejemplo, los tipos Bürkert 8605 u 8611. La válvula tiene un grado de protección IP65 si está correctamente conectada.

Pros

  • Buena protección contra el entorno gracias a la clasificación IP65
  • Las electroválvulas se abren y cierran muy rápido en comparación con muchos otros tipos de válvulas
  • Control activado con señal PWM

Contras

  • No apto para diferenciales de presión bajos (< 0,5 bar). En caso de baja presión o vacío, considere una electroválvula (semi)directa
  • Las electroválvulas son muy sensibles a la suciedad y sólo pueden utilizarse con líquidos y gases limpios.
  • La bobina puede calentarse cuando recibe corriente. Se recomienda un entorno bien ventilado

Serie

La Bürkert 6223 es una válvula de control proporcional de accionamiento indirecto y se utiliza principalmente para controlar grandes caudales con frecuencias de apertura y cierre relativamente altas. La apertura y el cierre dependen de la diferencia de presión entre los puertos de entrada y salida. Por lo tanto, siempre se requiere un diferencial de presión mínimo. La válvula funciona de 0,5 a 10 bar y el tamaño del orificio varía de 3/8 " a 1 ". Los tamaños de orificio pueden ser DN 10, DN 13 o DN 20. El caudal puede controlarse mediante un regulador digital (por ejemplo, Bürkert 8605 u 8611). Tenga en cuenta que el tamaño de la válvula puede ser más crítico en las configuraciones de control de caudal. Si desea asesoramiento sobre qué válvula elegir y si la válvula 6223 es la adecuada para usted, lea nuestro artículo sobre electroválvulas proporcionales o póngase en contacto con nuestro servicio de asistencia técnica.

Nota: este producto se fabrica por encargo y, lamentablemente, no puede devolverse.
