Válvula de Globo Belimo DN65 Brida 30mm Carrera Kvs63 24VAC/DC 35s 0-10V 2500N IP54 H665S/EVC24A-SZ

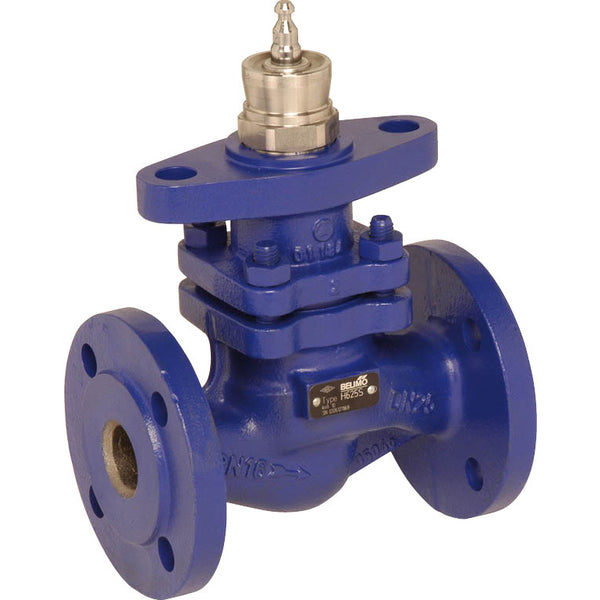

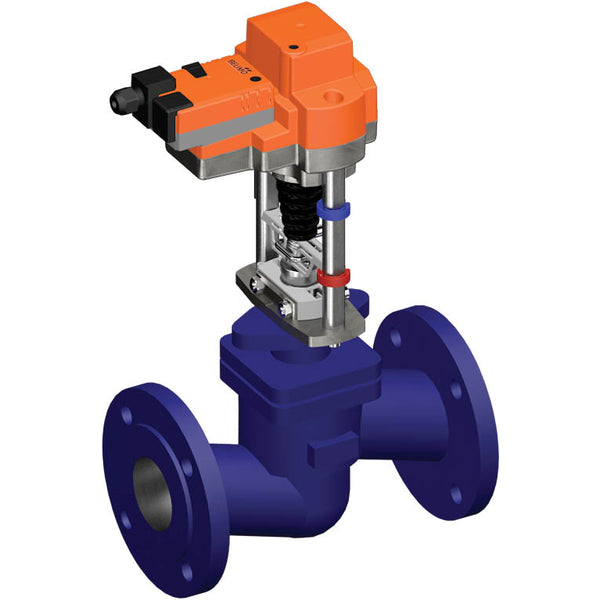

Esta es una válvula de globo Belimo de 2 vías con una carcasa de hierro fundido recubierta y sellado EPDM. El diámetro de la perforación de la válvula es DN 65 y el tamaño de la brida es DN 65. El cono de la válvula presenta una característica equipercentual según VDI/VDE 2173, optimizada dentro de su rango de apertura. La presión diferencial máxima es de 5,5 bar (79,8 psi). La válvula puede operar entre 5 y 150 °C (41 a 302 °F). El valor Kv de la válvula es de 63 m3/h, equivalente a un valor Cv de 72,89 gpm. La longitud de carrera de la válvula es de 30 mm. El actuador requiere una tensión de alimentación de 24 V AC/DC. El actuador utiliza un tipo de control de 0-10 V y proporciona retroalimentación de posición, lo que permite un control preciso de sus movimientos y un monitoreo preciso de su posición dentro del rango de tensión especificado. El actuador abre/cierra la válvula en 35 segundos. El actuador tiene una clasificación IP54.
- Precio normal
- €2.013,42
- Precio normal
- €1.663,98
Descripción
Esta es una válvula de globo Belimo de 2 vías con una carcasa de hierro fundido recubierta y sellado EPDM. El diámetro de la perforación de la válvula es DN 65 y el tamaño de la brida es DN 65. El cono de la válvula presenta una característica equipercentual según VDI/VDE 2173, optimizada dentro de su rango de apertura. La presión diferencial máxima es de 5,5 bar (79,8 psi). La válvula puede operar entre 5 y 150 °C (41 a 302 °F). El valor Kv de la válvula es de 63 m3/h, equivalente a un valor Cv de 72,89 gpm. La longitud de carrera de la válvula es de 30 mm. El actuador requiere una tensión de alimentación de 24 V AC/DC. El actuador utiliza un tipo de control de 0-10 V y proporciona retroalimentación de posición, lo que permite un control preciso de sus movimientos y un monitoreo preciso de su posición dentro del rango de tensión especificado. El actuador abre/cierra la válvula en 35 segundos. El actuador tiene una clasificación IP54.

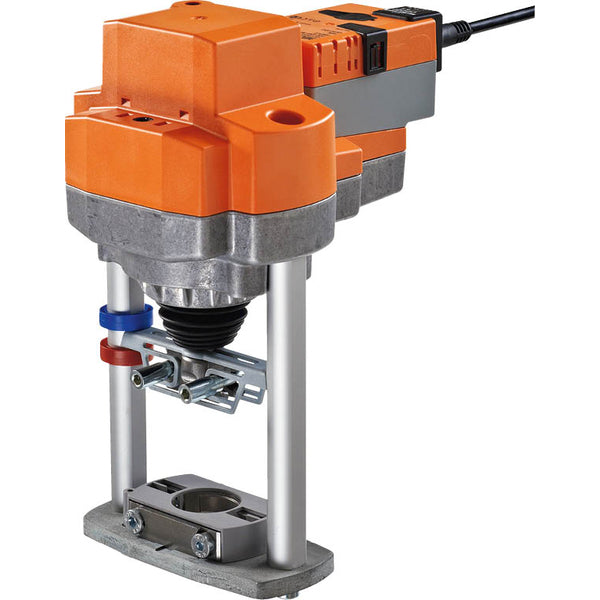

El actuador, equipado con protección contra sobrecargas, no necesita interruptores de límite y se detiene automáticamente cuando se alcanza el tope final. La sobrecarga manual es posible con un botón, que desacopla el tren de engranajes mientras se presiona o se bloquea el botón. Se pueden realizar ajustes de carrera utilizando una llave de vaso hexagonal de 5 mm insertada en la parte superior del actuador, con el vástago extendiéndose al girar en el sentido de las agujas del reloj. El actuador se puede montar directamente en la válvula de globo utilizando mordazas de sujeción huecas a medida y se puede girar 360° en el cuello de la válvula. El actuador se puede controlar con una señal de control estándar de 0-10 V y se mueve a la posición dictada por la señal de control. La medición de voltaje se utiliza tanto para mostrar visualmente la posición de la válvula dentro del rango del 0,5 % al 100 % como para servir como señal de control para otros actuadores. La configuración de fábrica predeterminada retrae el vástago del actuador.
Ventajas:
- Característica de flujo de porcentaje igual, el bypass tiene una característica lineal
