Válvula de Globo Belimo 40mm Brida DN150 Kvs320 24VAC/DC 150s 2/3-punto 2500N IP54 H6150S/EV24A-TPC

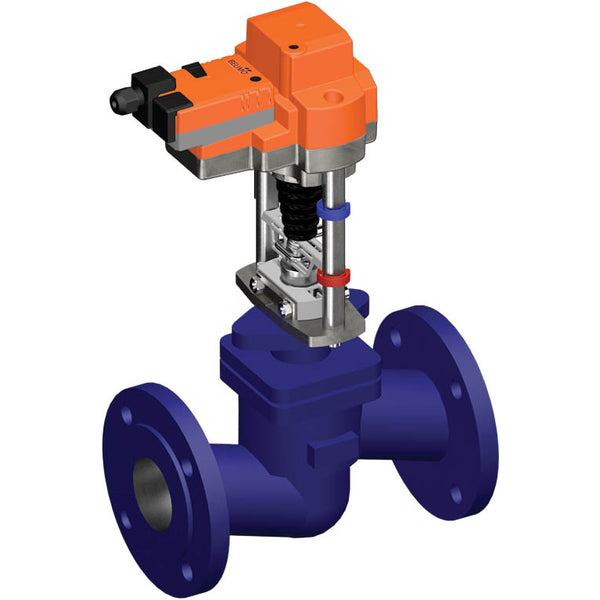

Esta es una válvula de globo de 2 vías con una carcasa de hierro fundido recubierta y un sellado EPDM. El diámetro de la perforación de la válvula es DN 150 y el tamaño de la brida es DN 150. El perfil del cono de la válvula determina la característica de flujo de porcentaje igual. La diferencia de presión máxima es de 0,7 bar (10,2 psi). La válvula puede funcionar entre 5 y 150 °C (41 a 302 °F). El valor Kv de la válvula es de 320 m3/h, equivalente a un valor Cv de 370,24 gpm. La longitud de carrera de la válvula es de 40 mm. El actuador requiere una tensión de alimentación de 24 V CA/CC. El actuador cuenta con control de dos puntos y de tres puntos. El actuador abre/cierra la válvula en 150 segundos. El actuador tiene una clasificación IP54.

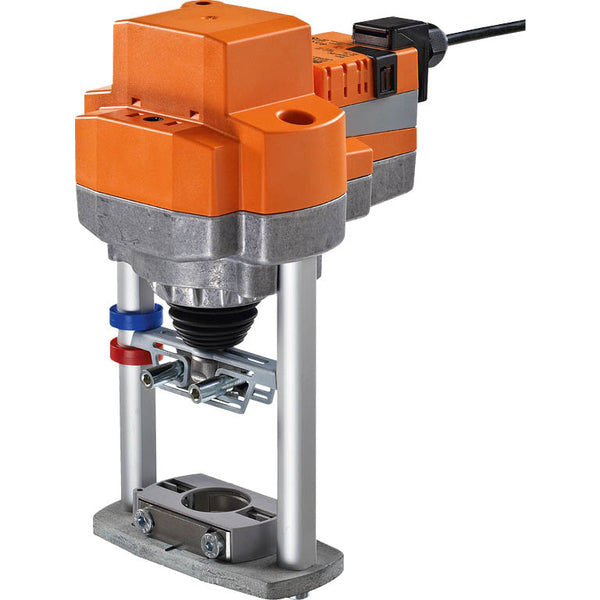

El actuador, equipado con protección contra sobrecargas, no necesita interruptores de límite y se detendrá automáticamente cuando se alcance el tope final. La anulación manual es posible con un botón pulsador, que desacopla el tren de engranajes mientras se presiona o bloquea el botón. Los ajustes de carrera se pueden realizar utilizando una llave Allen de 5 mm insertada en la parte superior del actuador, con el vástago que se extiende al girar en el sentido de las agujas del reloj. El actuador se puede montar directamente en la válvula de globo utilizando mordazas de sujeción huecas de ajuste de forma y se puede girar 360° en el cuello de la válvula. La configuración de fábrica predeterminada retrae la varilla del actuador. Al enviar combinaciones de válvula y actuador, la dirección del movimiento se establece en función del punto de cierre de la válvula. Cuando el actuador está activado, el interruptor de dirección de carrera altera la dirección de funcionamiento durante el funcionamiento normal.

Pros:

• El disco caracterizado integrado garantiza un flujo de porcentaje igual, ideal para circuitos de calefacción
