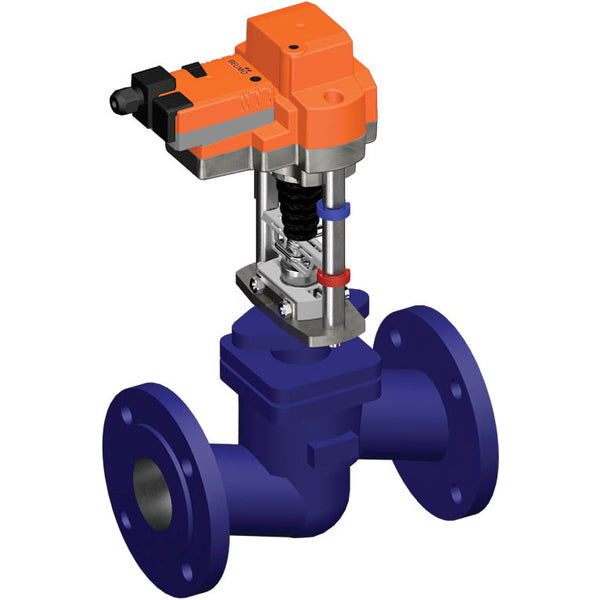

Válvula de Globo Belimo 40mm Brida DN150 Kvs320 24VAC/DC 35s 2-10V 2500N IP54 H6150SP/EVC24A-SR

Esta es una válvula de globo de 2 vías con una carcasa de hierro fundido recubierta y un sellado EPDM. El diámetro de la perforación de la válvula es DN 150 y el tamaño de la brida es DN 150. El perfil del cono de la válvula determina la característica de flujo de porcentaje igual. La diferencia de presión máxima es de 6 bar (87 psi). La válvula puede funcionar entre 5 y 150 °C (41 a 302 °F). El valor Kv de la válvula es de 320 m3/h, equivalente a un valor Cv de 370,24 gpm. La longitud de carrera de la válvula es de 40 mm. El actuador requiere una tensión de alimentación de 24 V CA/CC. El actuador está configurado con un tipo de control de 2-10 V y ofrece retroalimentación de posición, lo que garantiza un control preciso sobre su funcionamiento y una monitorización precisa de su posición dentro del rango de voltaje designado. El actuador abre/cierra la válvula en 35 segundos. El actuador tiene una clasificación IP54.

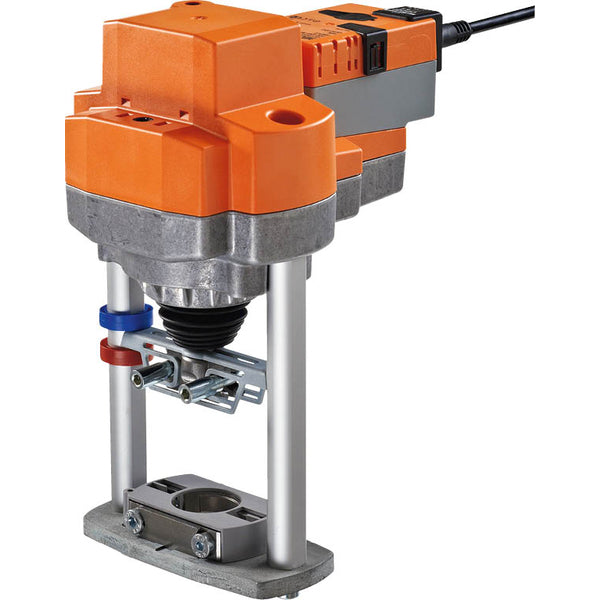

El actuador, equipado con protección contra sobrecargas, no necesita interruptores de límite y se detendrá automáticamente cuando se alcance el tope final. La anulación manual es posible con un botón pulsador, que desacopla el tren de engranajes mientras se presiona o bloquea el botón. Los ajustes de carrera se pueden realizar utilizando una llave de tubo hexagonal de 5 mm insertada en la parte superior del actuador, con el vástago extendiéndose al girar en el sentido de las agujas del reloj. El actuador se puede montar directamente en la válvula de globo utilizando mordazas de sujeción huecas de ajuste de forma y se puede girar 360° en el cuello de la válvula. El actuador se puede controlar con una señal de control estándar de 0-10 V y se mueve a la posición dictada por la señal de control. La medición de voltaje se utiliza tanto para mostrar visualmente la posición de la válvula dentro del rango del 0,5% al 100% como para proporcionar una señal de control para otros actuadores. El ángulo de rotación se puede ajustar con topes finales mecánicos. La configuración de fábrica predeterminada retrae el vástago del actuador. Al enviar combinaciones de válvula-actuador, la dirección del movimiento se establece en función del punto de cierre de la válvula. Cuando el actuador está activado, el interruptor de dirección de carrera altera la dirección de funcionamiento durante el funcionamiento normal. El vástago de alivio de presión parcial y los canales de desbordamiento permiten que esta válvula maneje altas presiones de cierre.

Pros:

• El disco caracterizado integrado garantiza un flujo de porcentaje igual, ideal para circuitos de calefacción
• Este actuador modulante puede posicionar la válvula en cualquier lugar entre 0 y 90 grados con una señal de control de 2-10 V
