Manguito Para Cementar 50mm Taladro En L Válvula De Bola Eléctrica PVC 3 vías 100-240 V AC PTFE/EPDM

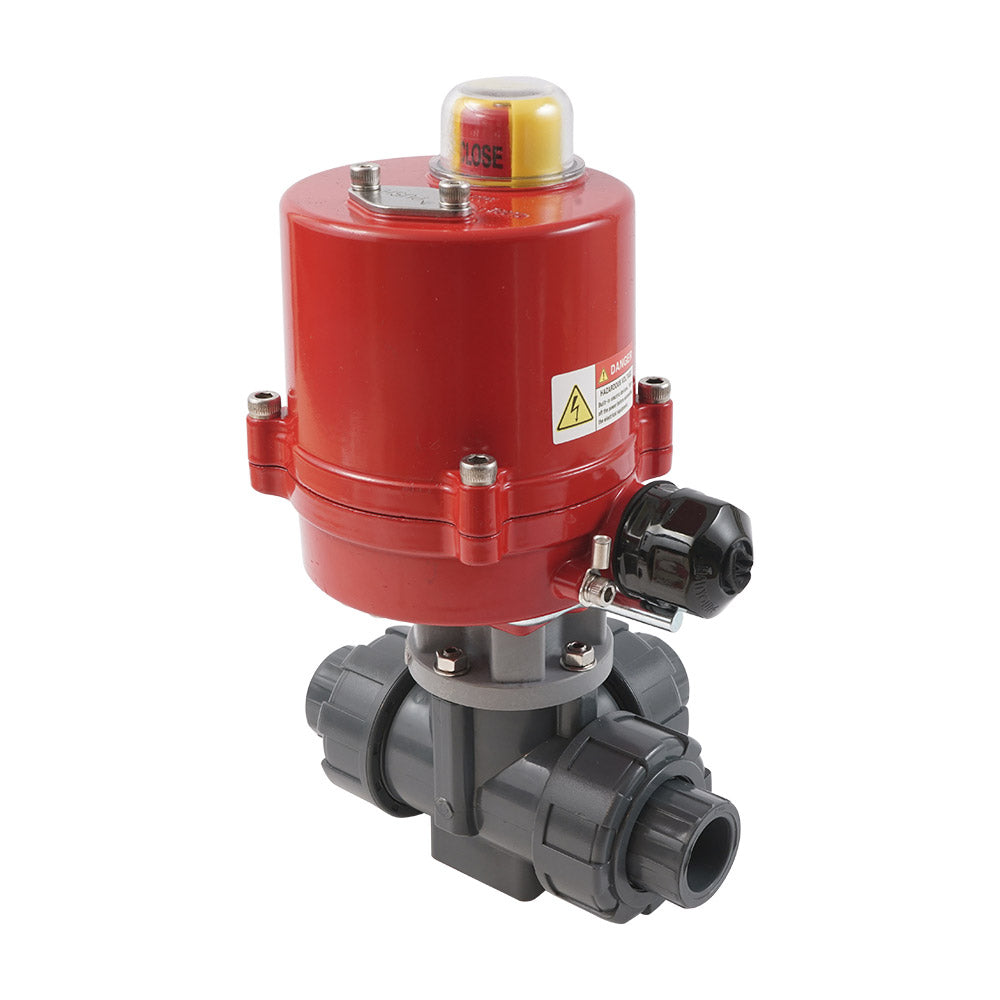

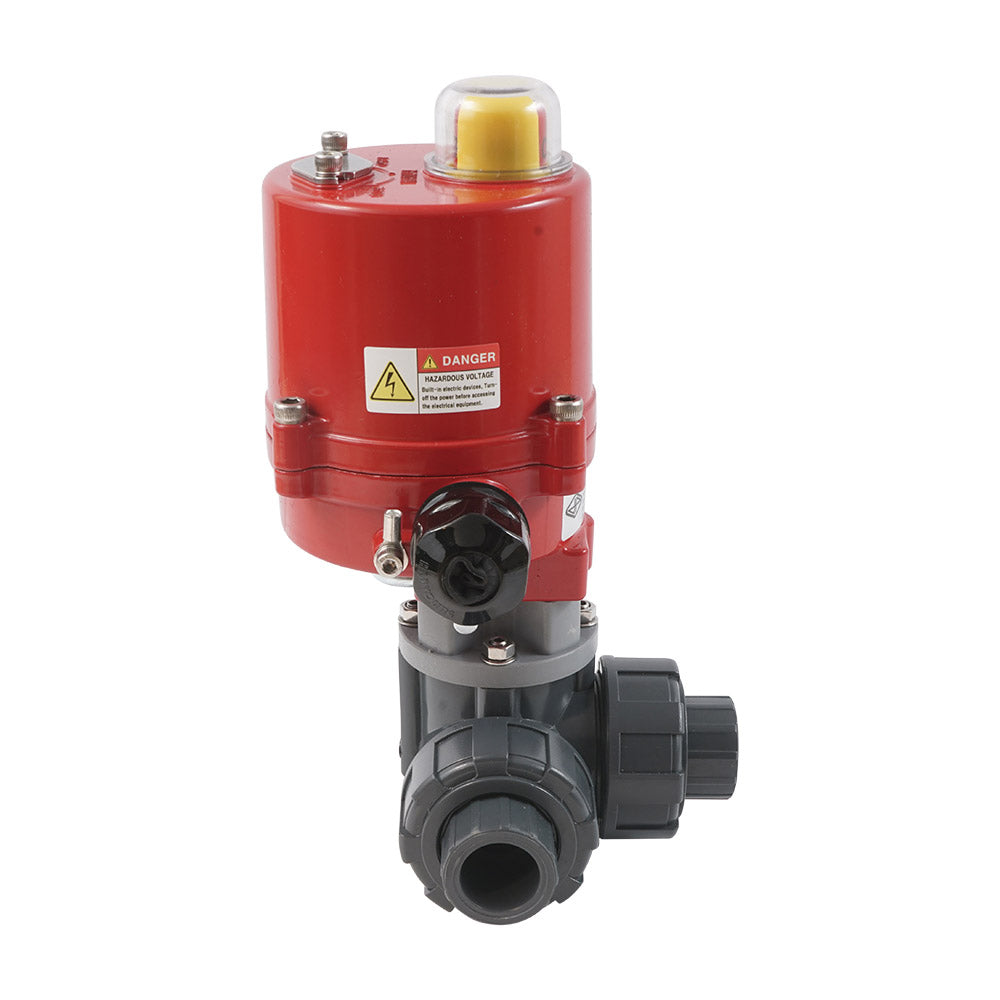

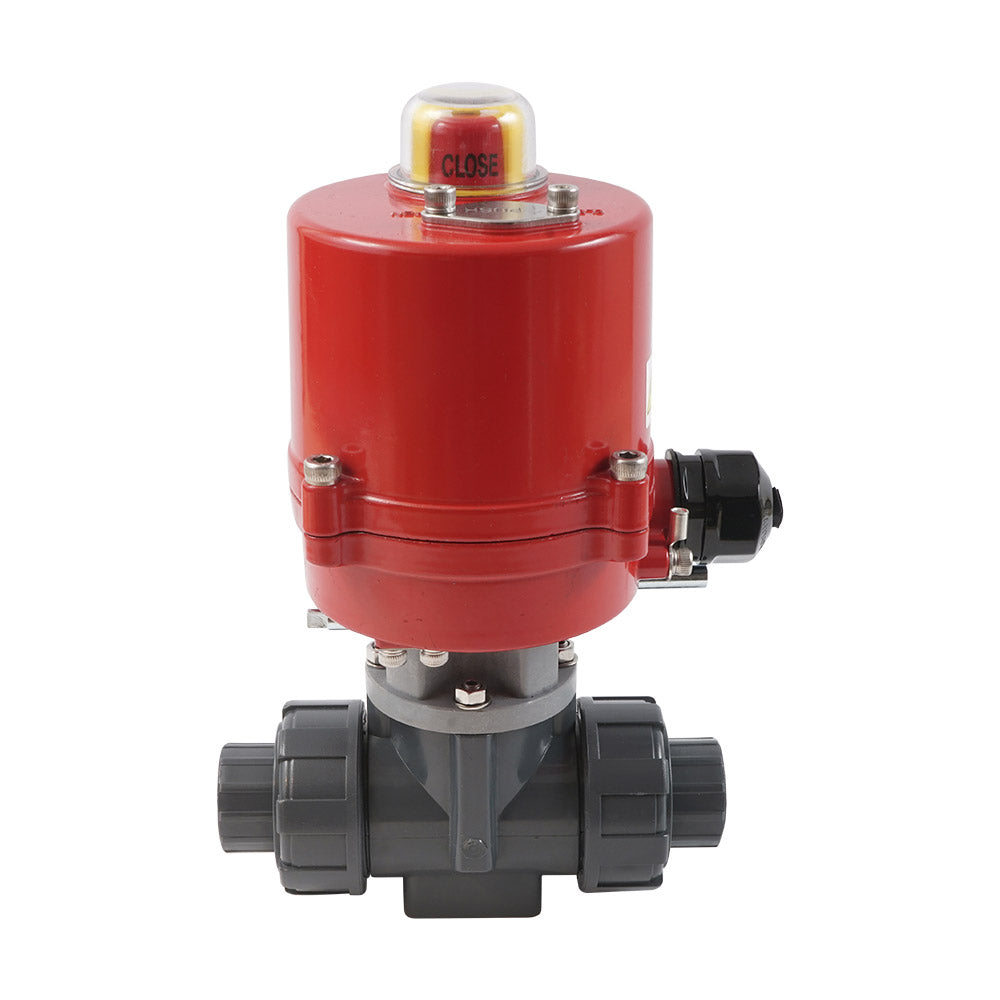

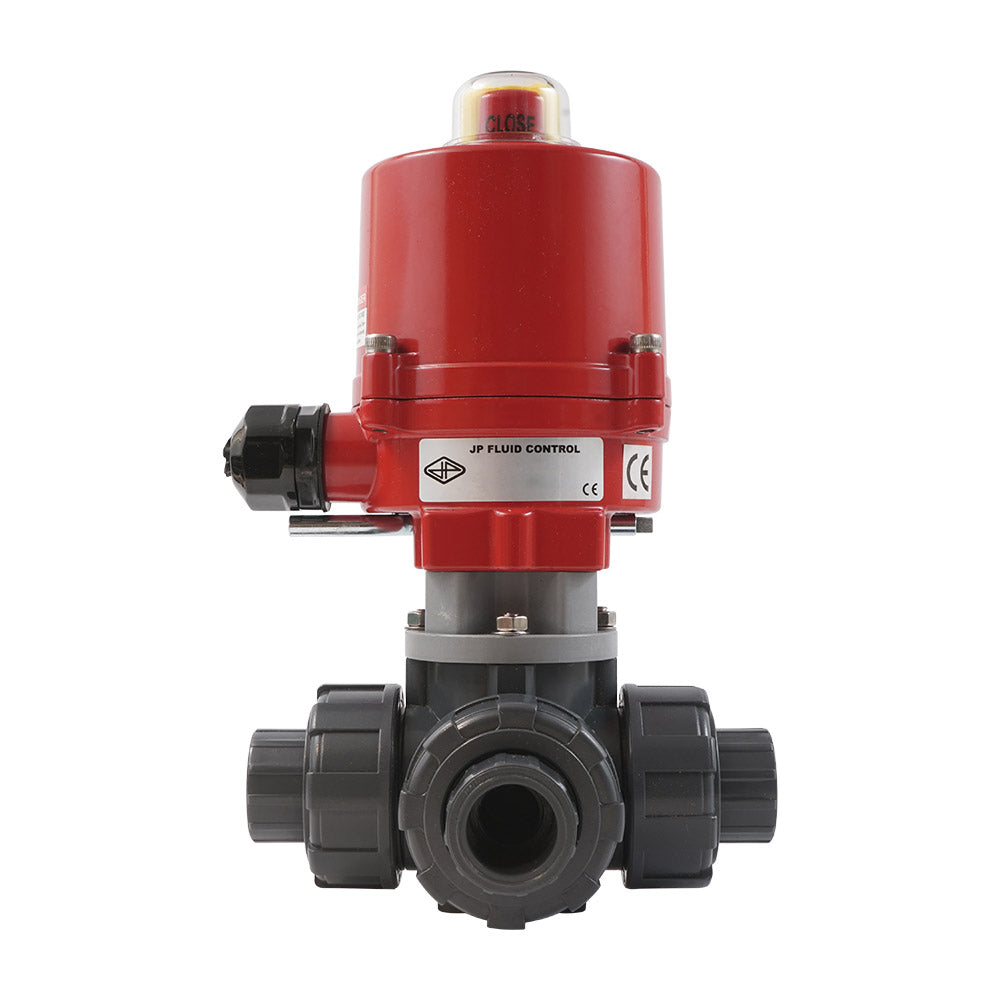

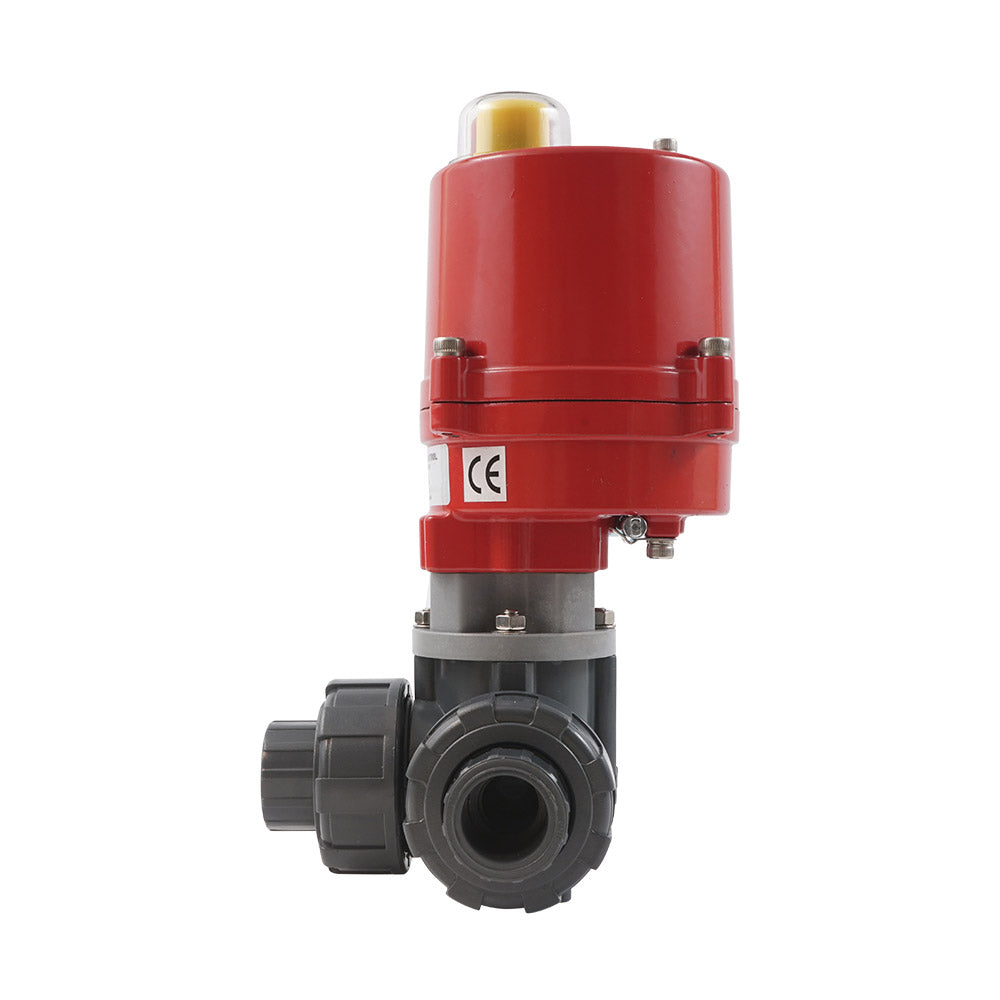

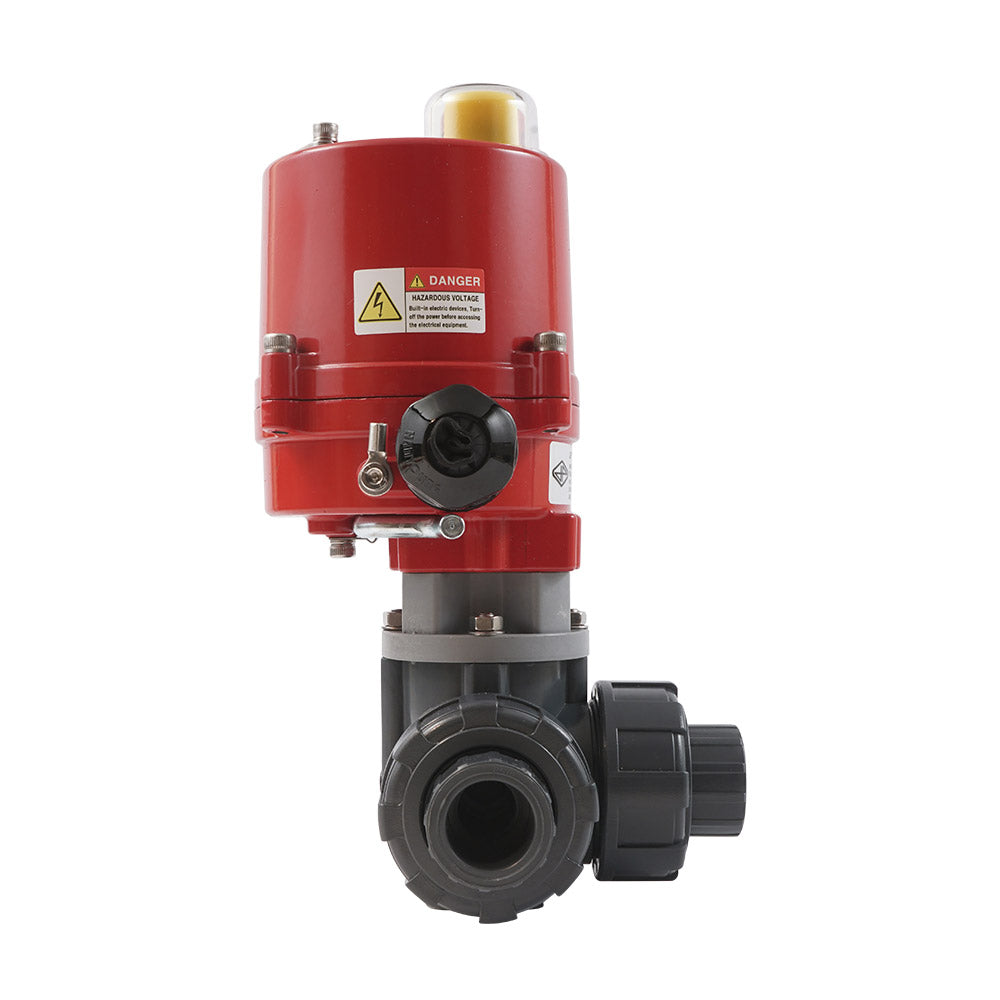

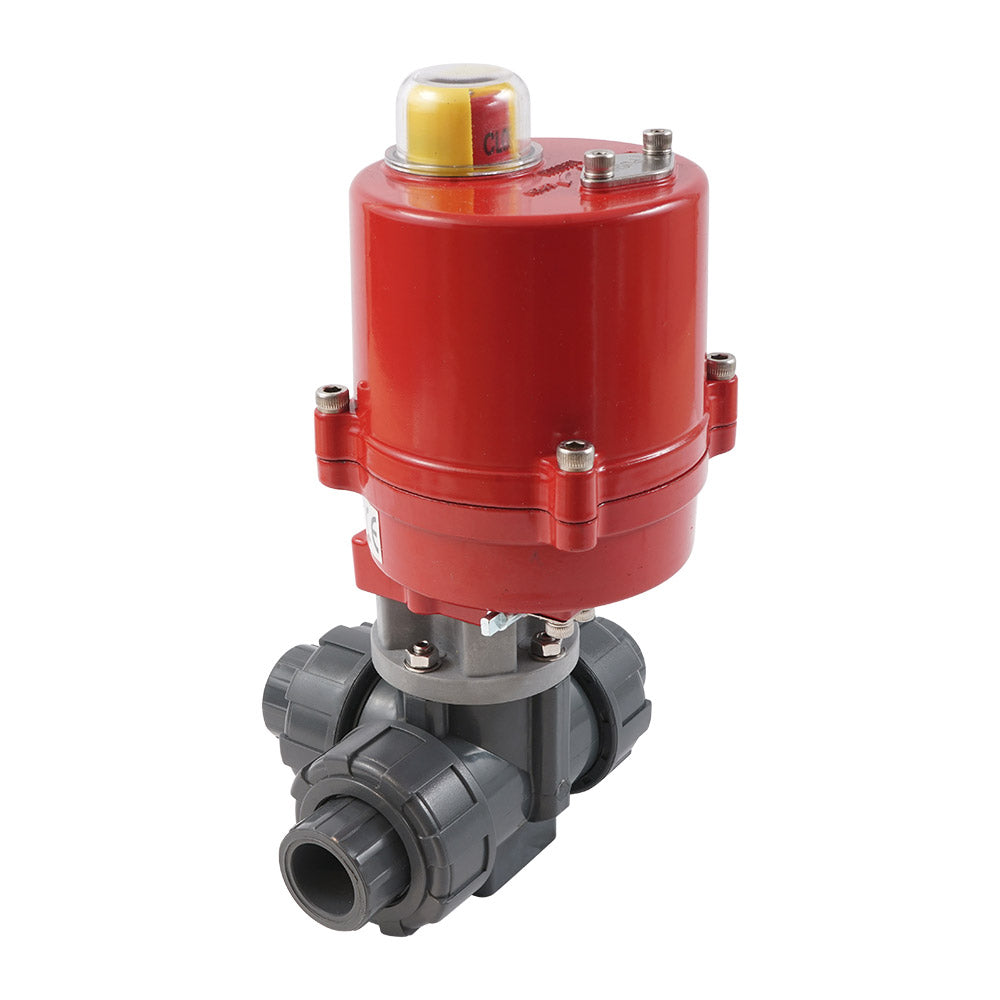

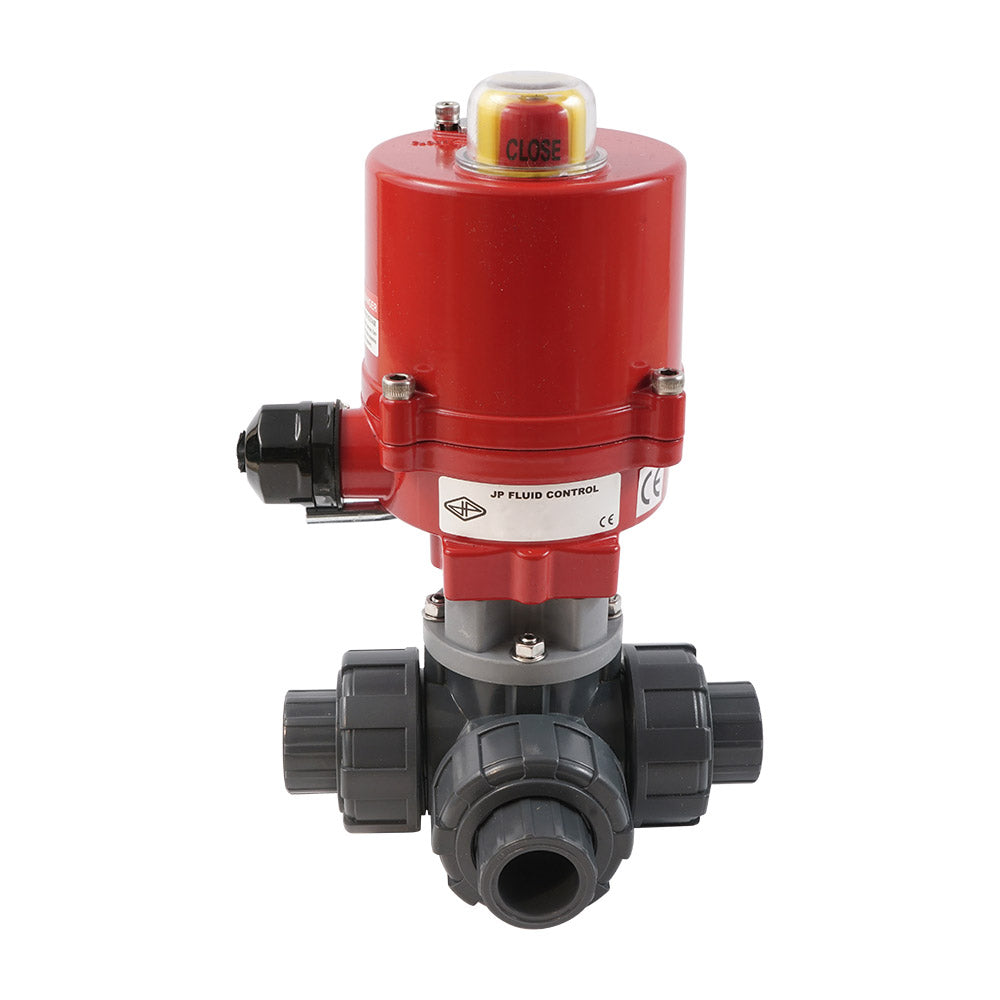

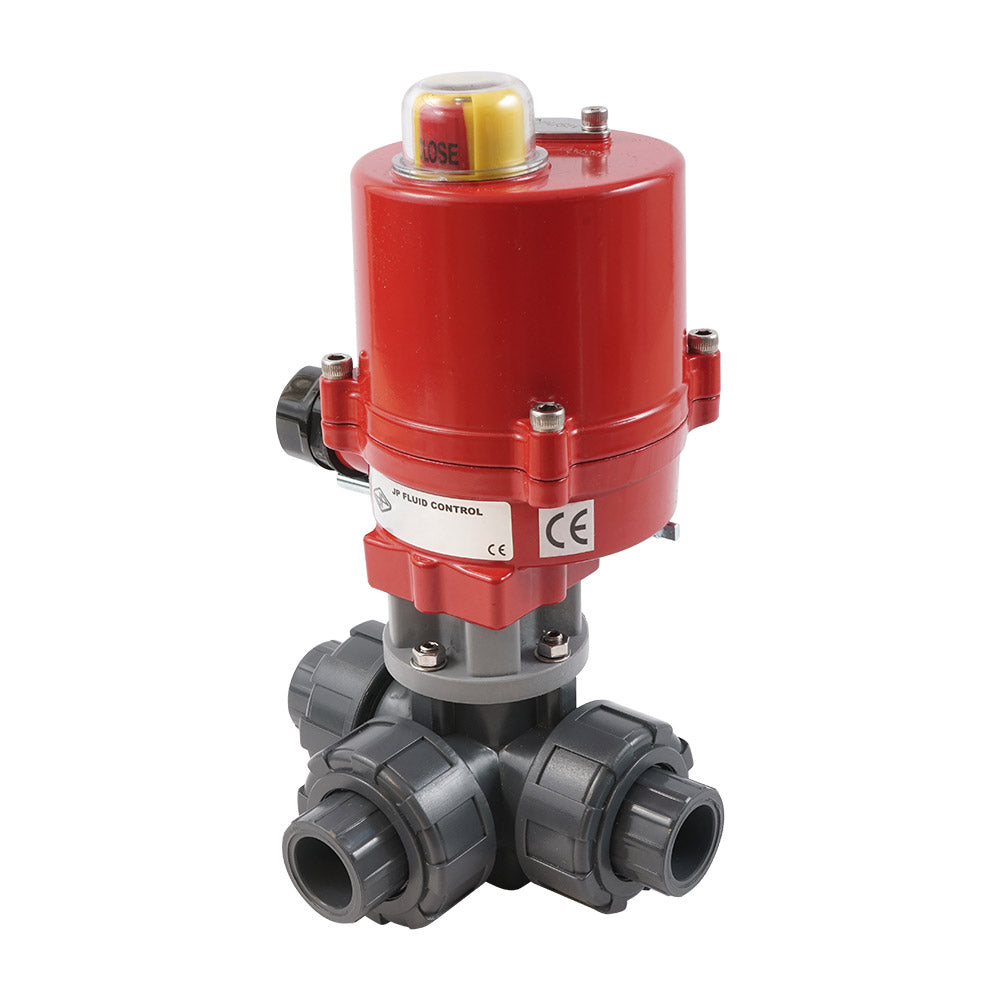

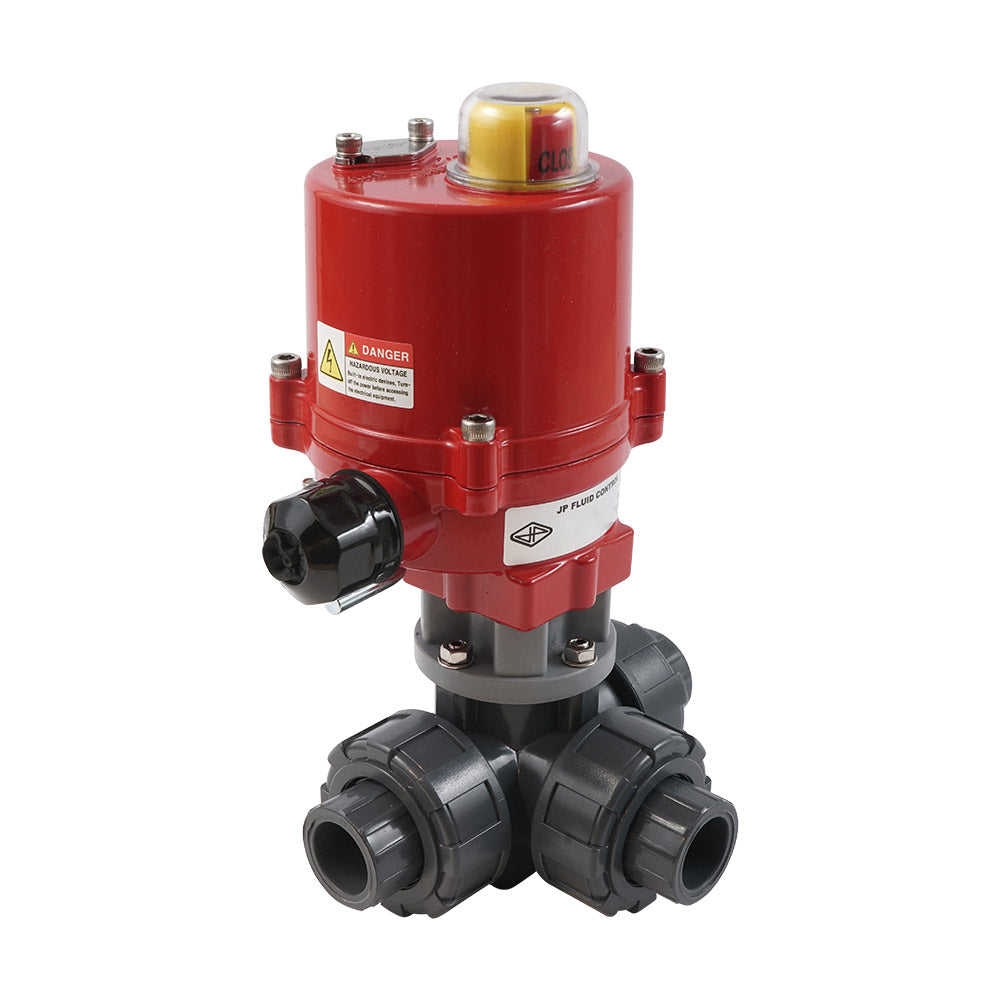

Esta robusta y eficiente válvula de bola eléctrica de PVC de 3 vías (taladro en L) de Tameson se puede utilizar para el control de flujo con agua contaminada o medios corrosivos, como soluciones de cloruro (agua de mar o piscinas). La válvula tiene puertos de manguito para cementar de 50 mm con un diseño de doble unión. El cuerpo de la válvula y la bola son de PVC-U. Las juntas son de PTFE/EPDM. La válvula tiene un diámetro de 38 mm, con un valor Kv de 42 m³/h (Cv = 48,55 gpm). Kv expresa el caudal de agua en m³/h a una caída de presión de un bar. La válvula puede soportar una presión de hasta 10 bar a 20°C (145 psi a 68°F). Es adecuado para temperaturas de 0 a 60°C (32 a 140°F).

El actuador puede utilizarse con corriente alterna (50/60Hz) de 100 voltios hasta 240 voltios. El actuador consume 0,1A nominales y 0,2A al par máximo. El actuador tiene una carcasa robusta de aluminio (IP67, siempre que se conecte un cable apropiado) y proporciona un par máximo de 40 Nm. La válvula gira de 0 a 90 grados en 8 segundos. El actuador está equipado con dos interruptores de límite adicionales para retroalimentación de posición. Los interruptores de límite están posicionados a 0 y 90 grados. Si es necesario, el usuario puede ajustar la posición angular de los interruptores. Un indicador mecánico de posición en la parte superior del actuador muestra la posición de la válvula. El actuador está equipado con un accionamiento manual auxiliar. Se suministra sin montar, incluyendo válvula de bola (V3KKQ), actuador (AG-040-A) y accesorios de montaje.

Ventajas:

• Tiempo de conmutación solo 8 segundos
• Carcasa robusta IP67 del actuador
• Apto para fuentes de alimentación de 100 a 240V AC
• Dos interruptores de límite adicionales para retroalimentación de posición
• Control de accionamiento manual auxiliar
• Indicador visual claro de posición

Diámetro y función de circuito

La bola tiene un taladro en L. Al girar la bola 90 grados, puede cambiar entre dos circuitos.

Dibujo esquemático de la función de circuito de las válvulas de taladro en L

Diagrama de cableado eléctrico

El actuador puede utilizarse con corriente alterna (50/60Hz) de 100 voltios hasta 240 voltios. El actuador consume 0,1A nominales y 0,2A al par máximo. Para conectar un cable al actuador, se debe retirar la tapa con cuatro tornillos. El sistema funciona con control de 3 puntos. Los terminales 1 y 2 están conectados permanentemente a la fuente de alimentación. Los terminales 3 y 4 se utilizan para cerrar o abrir la válvula. La señal (fase/neutro) a los terminales 3 y 4 debe ser la misma que la del terminal 2. Nunca conecte los terminales 3 y 4 al mismo tiempo para evitar cortocircuitos y daños. El actuador tiene dos interruptores de límite internos que cortan la alimentación del motor en las posiciones finales (0° y 90°, por lo que no se consume energía cuando la válvula está completamente abierta o cerrada. Estos interruptores están preestablecidos de fábrica y no son ajustables por el usuario. Además, hay dos interruptores auxiliares para retroalimentación de posición externa (por ejemplo, a un PLC o una luz indicadora). La posición angular de los interruptores auxiliares puede ser ajustada por el usuario; los interruptores de desconexión del motor no. Conecte siempre la tierra y no utilice las tuberías como toma de tierra.

Diagrama de cableado eléctrico del actuador AG-040-A.

Montaje

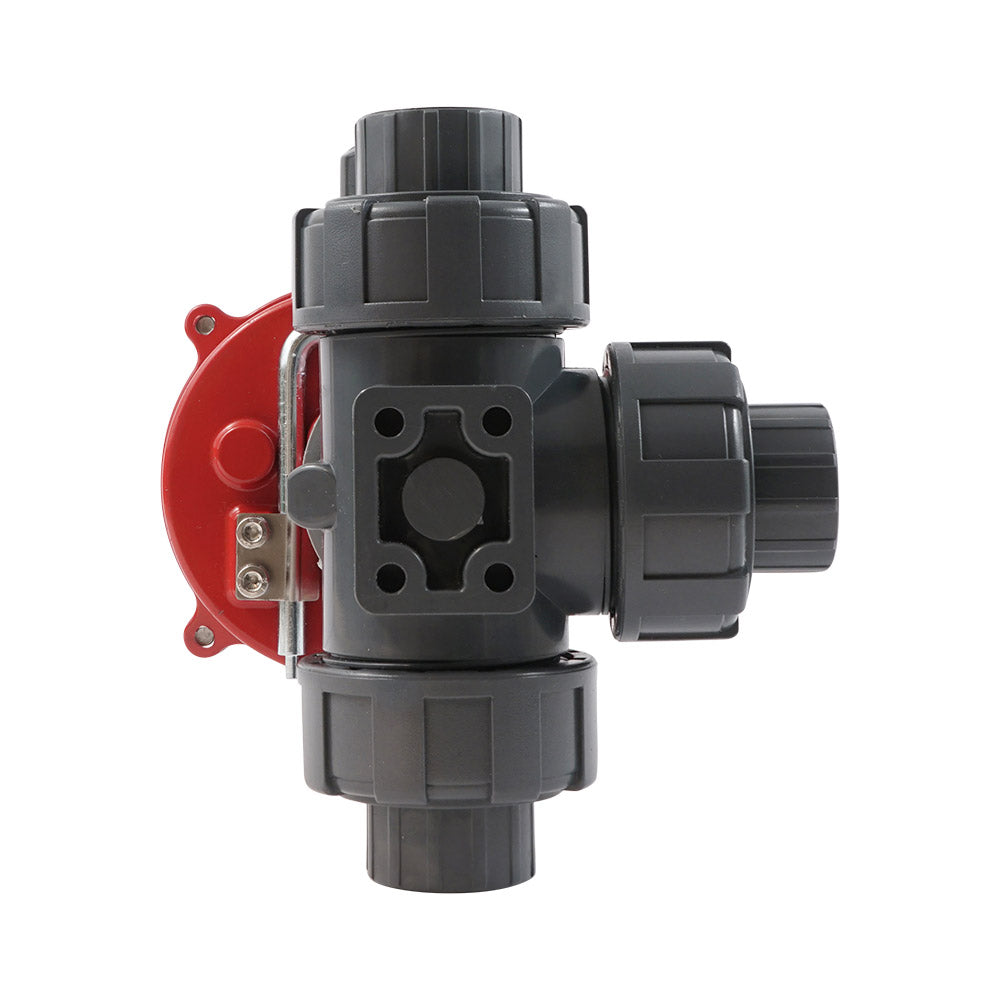

Asegúrese de que la posición de la bola y del actuador estén correctamente ajustadas antes del montaje. El actuador se suministra con dos adaptadores para conectar el actuador al eje de la válvula. Monte el actuador a la válvula con los pernos suministrados. No debe haber juego entre ambas bridas. Utilice nuestra gama de accesorios para conectar la válvula a su tubería existente.

Nota: Este producto se entrega en partes separadas, pero con los accesorios de montaje requeridos.
