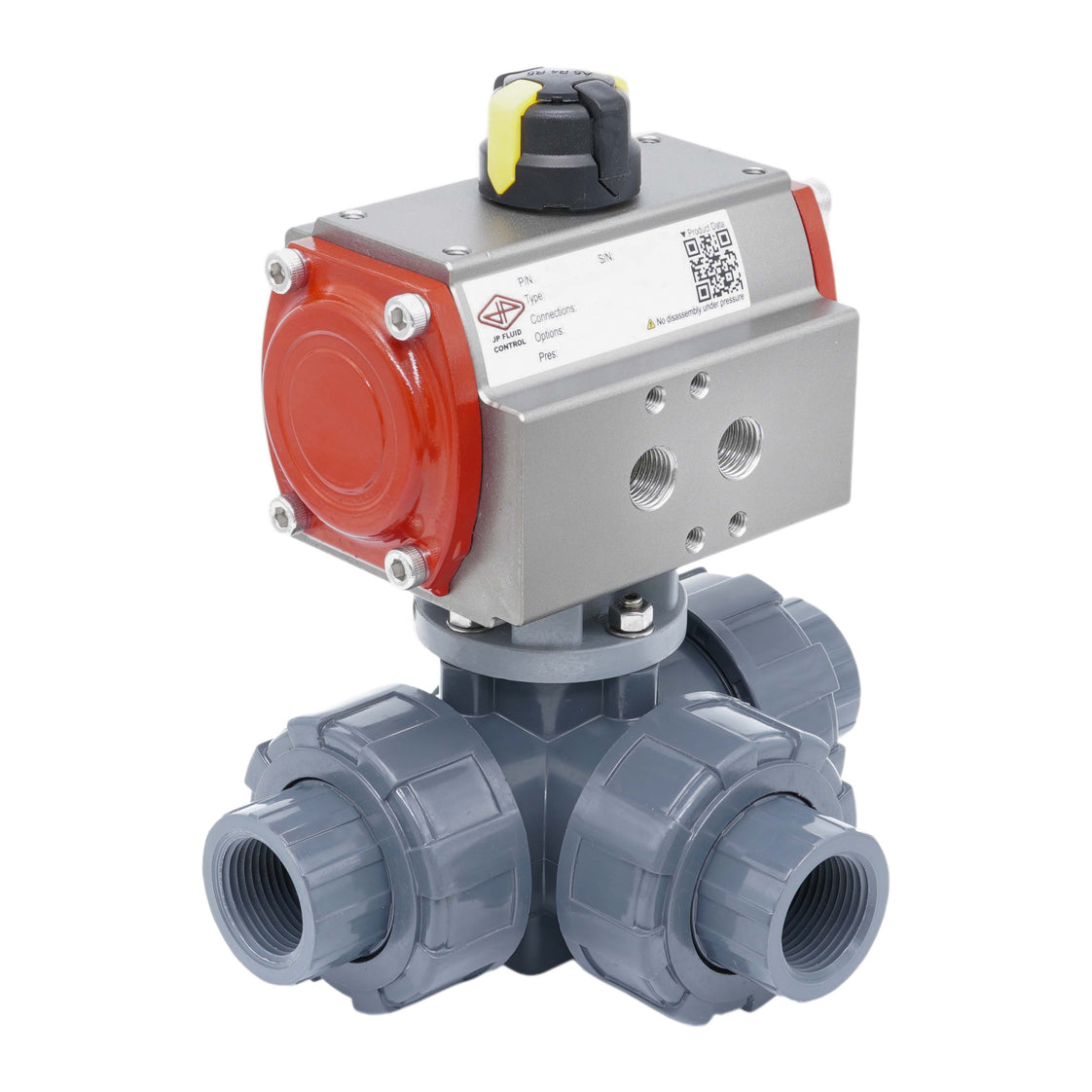

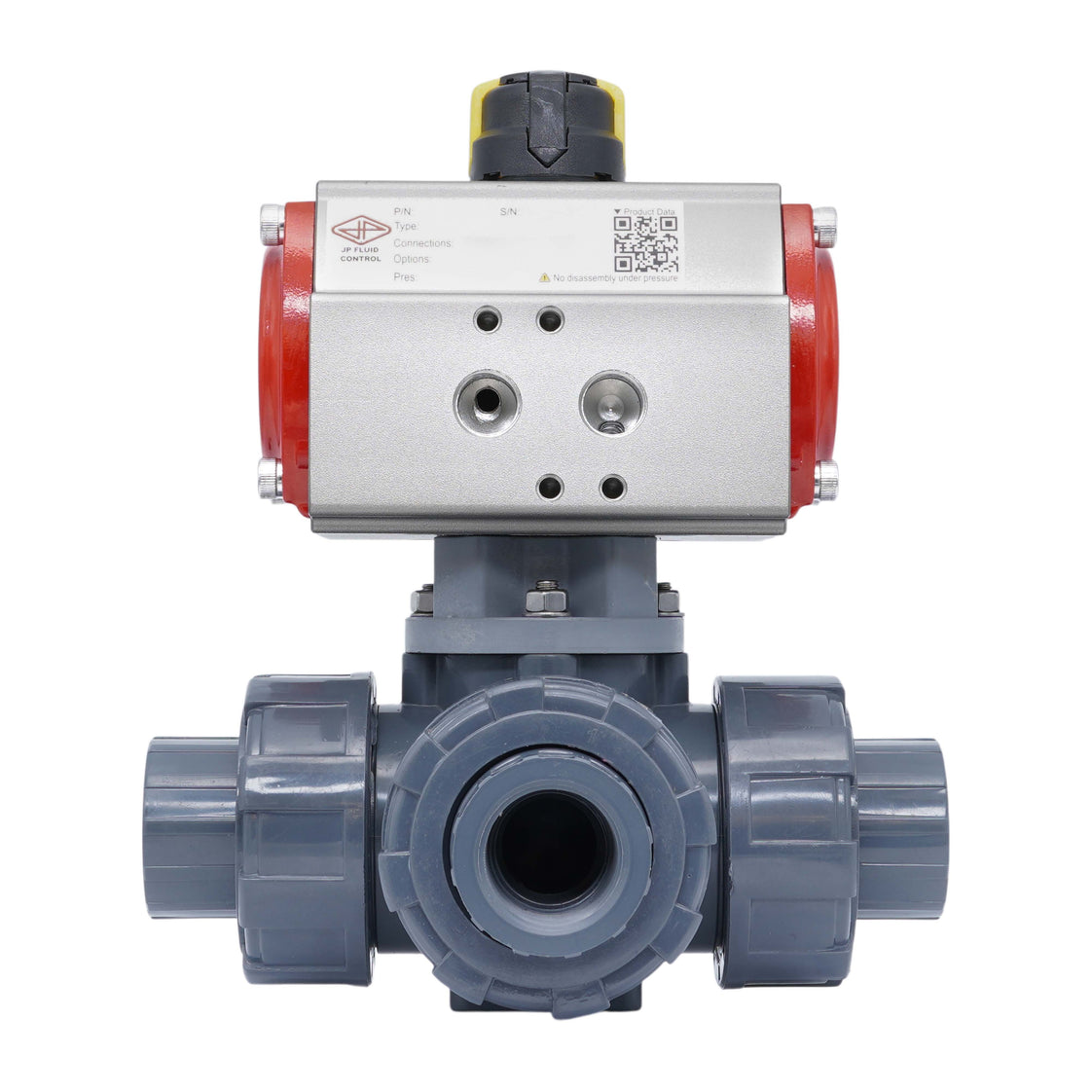

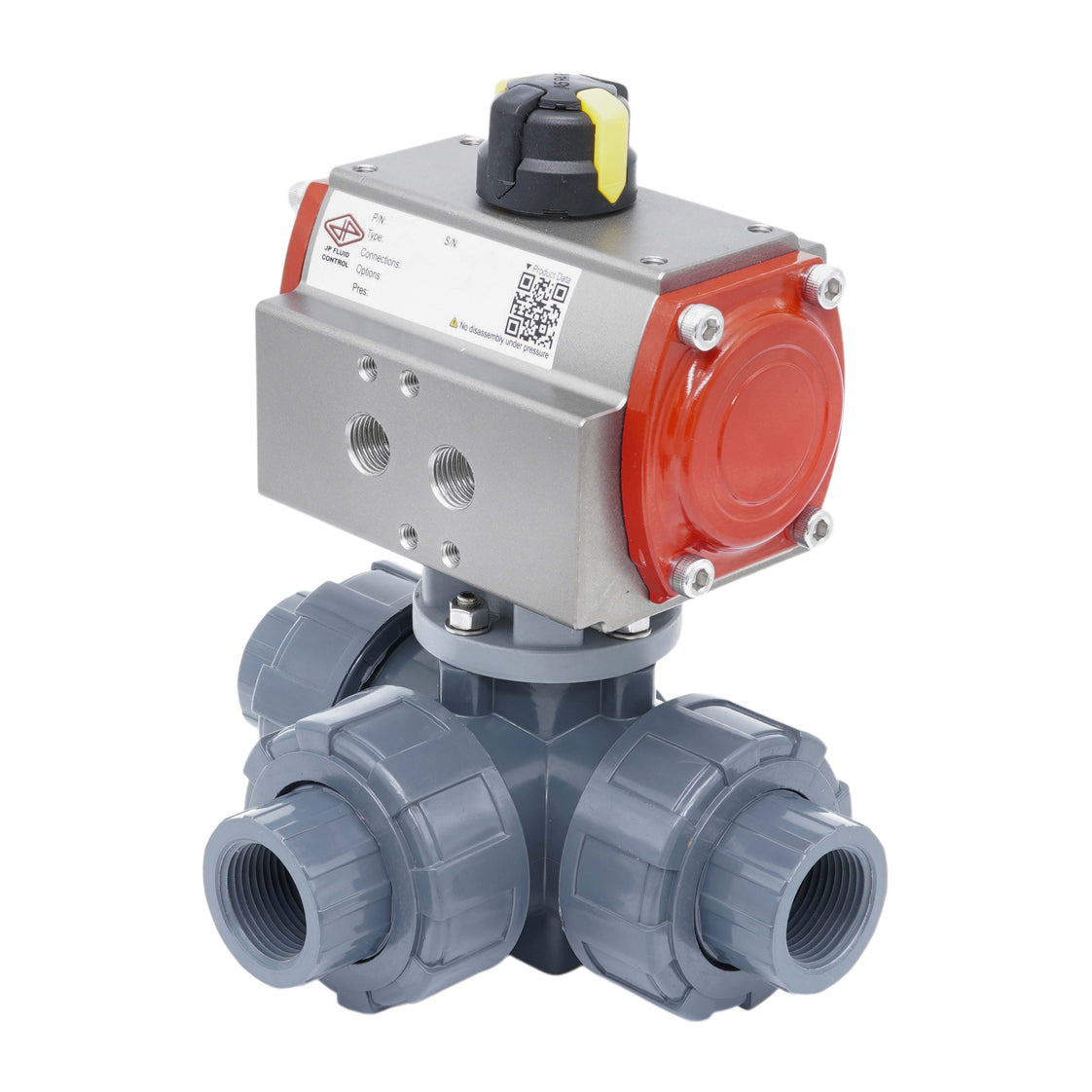

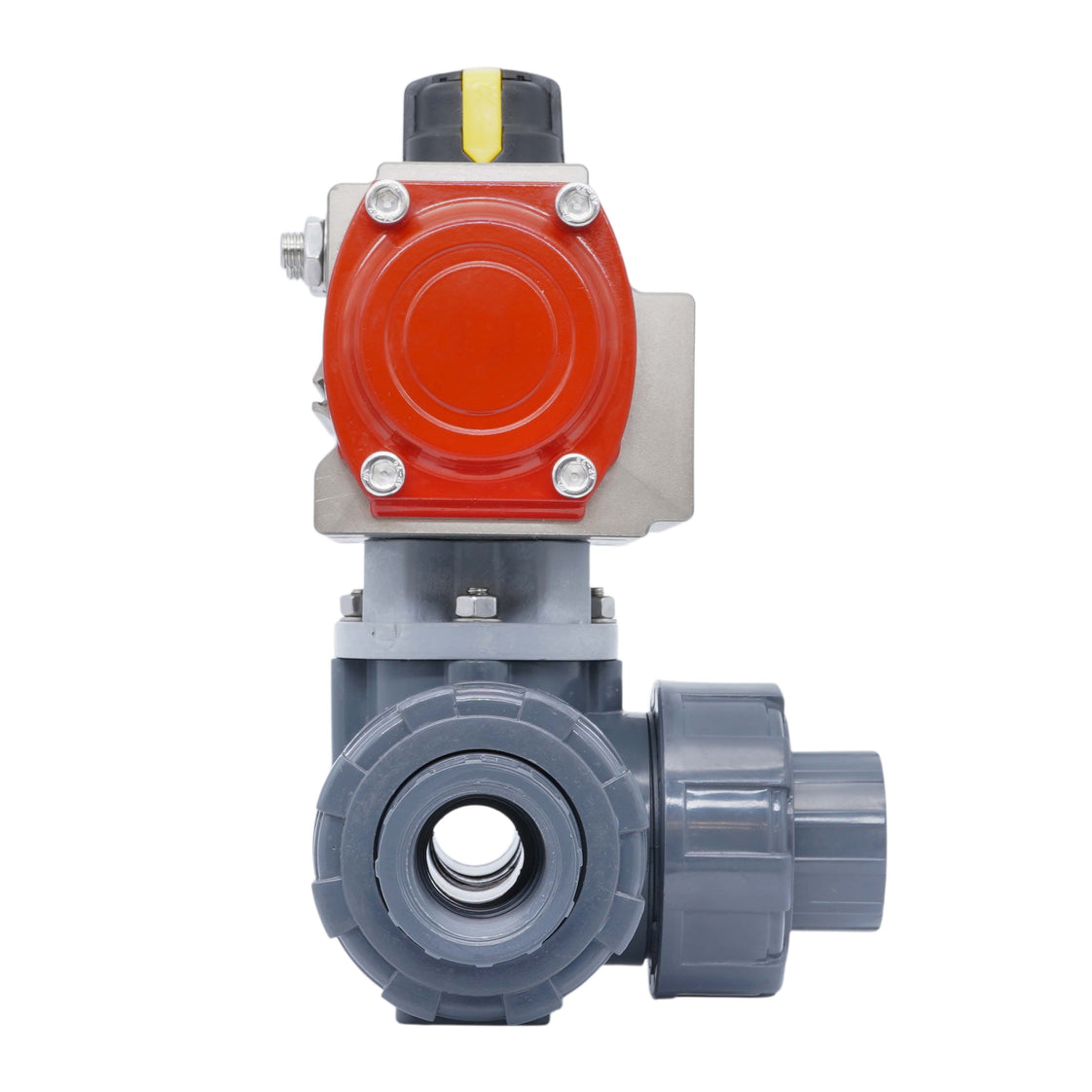

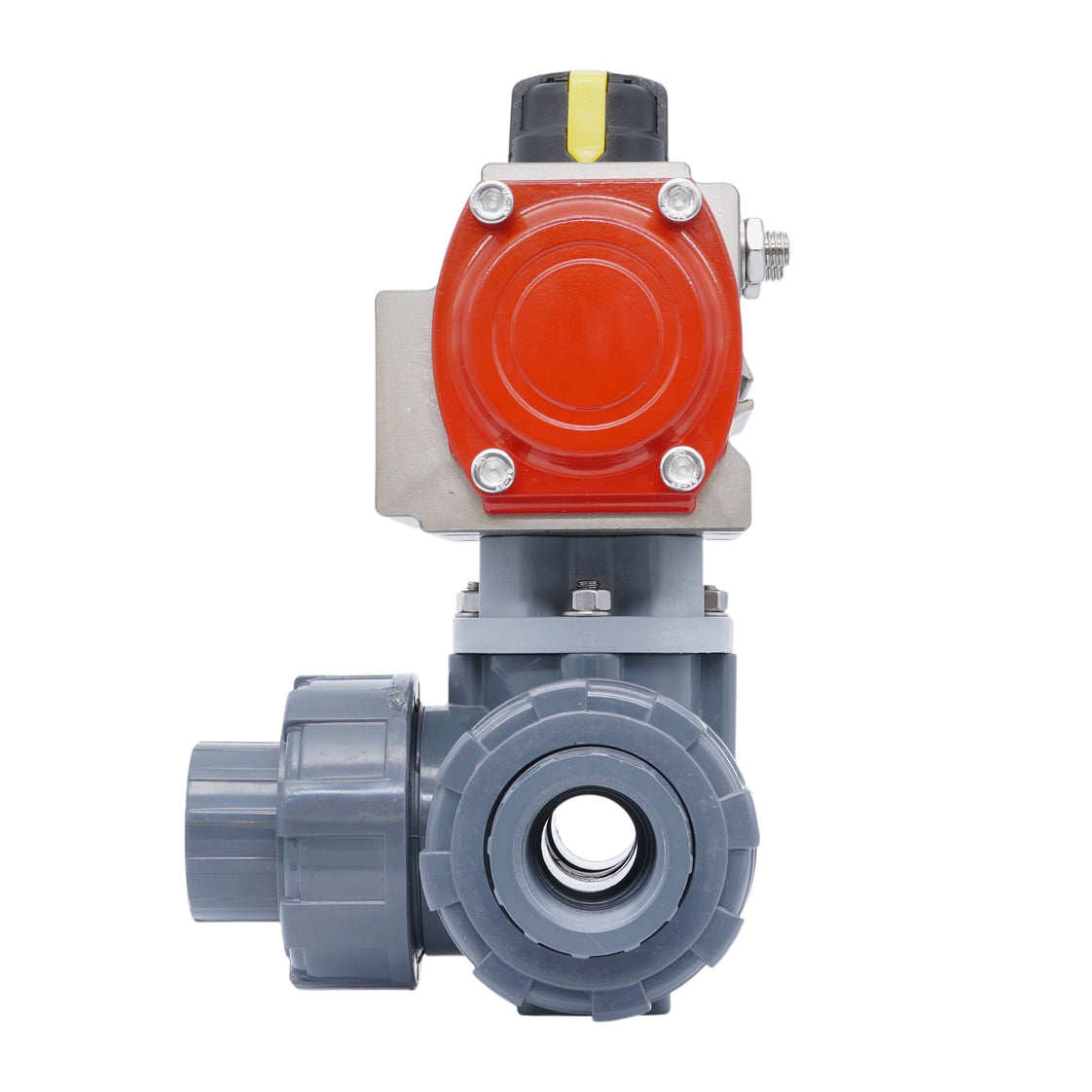

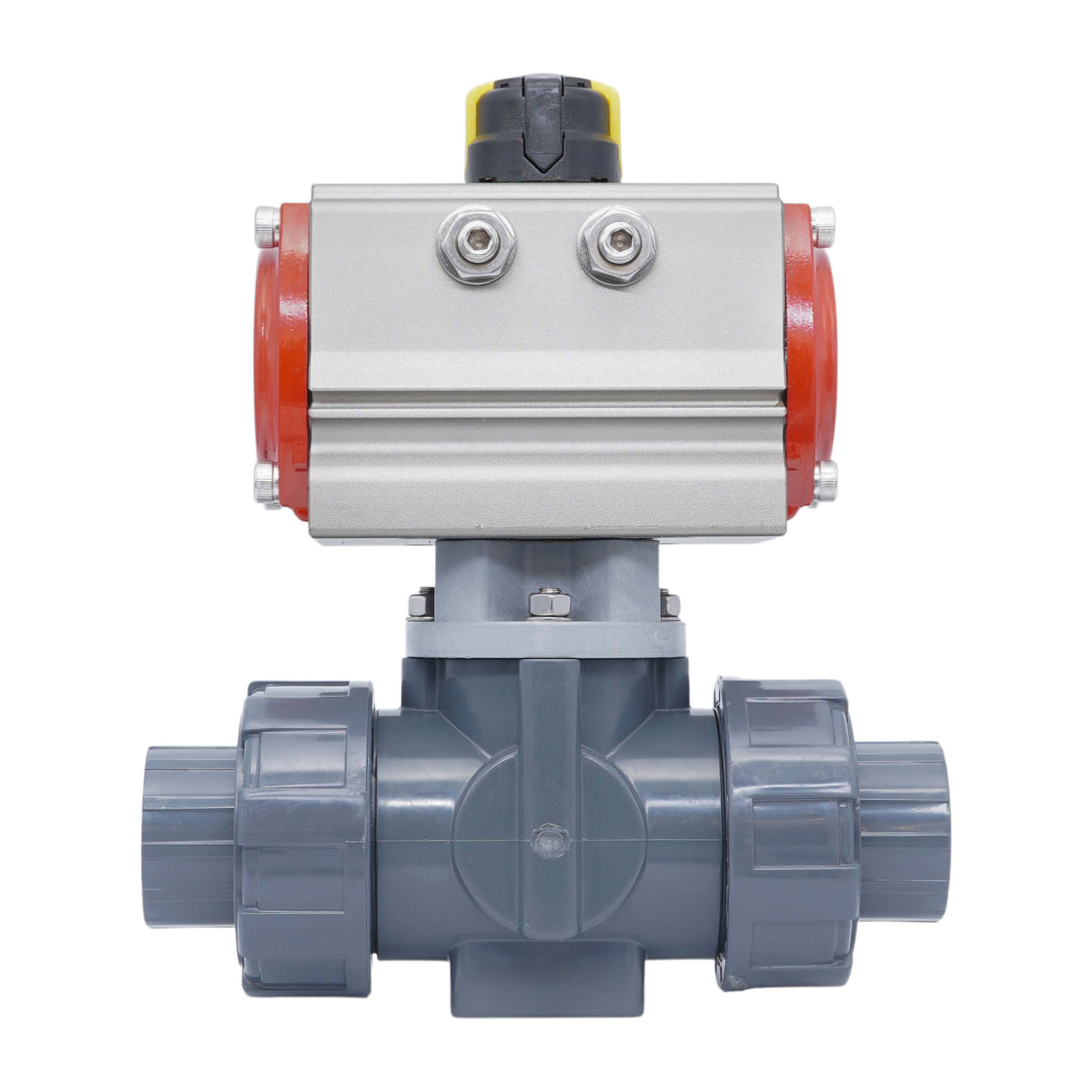

Manguito Para Cementar 50mm Taladro En L Válvula de bola neumática de 3 vías PVC Apertura por resorte

Esta válvula de bola de 3 vías se acciona neumáticamente y tiene un tamaño de orificio de 38 mm. La válvula tiene puertos de manguito para cementar de 50 mm con un diseño de doble unión. El cuerpo de la válvula y la bola están hechos de PVC-U. Los sellos son de PTFE/EPDM. La válvula es muy adecuada para agua contaminada o medios corrosivos, como soluciones de cloruro (agua de mar o piscinas). No son adecuados para aceites, combustibles o hidrocarburos aromáticos/clorados; consulte la tabla de resistencia química para conocer los medios específicos. La válvula maneja una presión máxima de 10 bar a 20°C (145 psi a 68°F). La válvula se puede utilizar en un rango de temperatura de 0 a 60°C (32 a 140°F). La válvula tiene un valor Kv de 42 m³/h a una presión diferencial de 1 bar (Cv = 48.55 gpm). El valor Kv expresa el caudal de agua en m³/h a una caída de presión de un bar.

El actuador presenta un robusto mecanismo de piñón y cremallera de apertura por resorte con un cuerpo de aluminio anodizado duro de 35 micras. El rango de entrada neumática es de 3 a 8 bar (43 a 116 psi). Además, cuenta con una interfaz Namur de 1/4 de pulgada para válvulas solenoides y una interfaz de 80 x 30 mm para cajas de finales de carrera VDI/VDE 3845. Se entrega sin montar, incluyendo válvula de bola (V3KKQ), actuador neumático (V3JMC/PR04B) y accesorios de montaje.

Ventajas:

• Montaje directo de válvula solenoide Namur de 1/4 posible
• El indicador mecánico claro en la parte superior muestra la posición de la válvula
• Apertura/cierre rápido
• Acción simple conserva aire comprimido y la válvula volverá a su posición inicial en caso de pérdida de aire o energía
• Se puede equipar con una caja de finales de carrera (VDI/VDE 3845 80 x 30 mm)
• Menor coste de inversión inicial que una versión eléctrica

Desventajas:

• La acción simple ofrece menos control que los actuadores de doble efecto

Diámetro y función de circuito

La bola tiene un puerto en L. Al girar la bola 90 grados, puede cambiar entre dos circuitos.

Dibujo esquemático de la función de circuito de válvulas con taladro en L

Válvulas de bola de PVC de 3 vías Tameson

La serie incluye fiables válvulas de bola de 3 vías con paso en L o en T. El cuerpo de la válvula y la bola están hechos de PVC-U. Los sellos son de PTFE/EPDM. La válvula está diseñada para agua contaminada o medios corrosivos, como soluciones de cloruro (agua de mar o piscinas). No son adecuados para aceites, combustibles o hidrocarburos aromáticos/clorados; consulte la tabla de resistencia química para conocer los medios específicos. La válvula maneja una presión máxima de 10 bar a 20°C (145 psi a 68°F). Adecuado para temperaturas entre 0 y 60°C (32°F y 140°F). Las válvulas de bola tienen una brida superior ISO 5211 (de F03 a máx. F07) lo que permite el montaje de un actuador.

Actuadores neumáticos JP Fluid Control

Los actuadores neumáticos de piñón y cremallera JP Fluid Control están diseñados para accionar válvulas de cuarto de giro como válvulas de mariposa y de bola, ofreciendo capacidades tanto de encendido/apagado como de modulación. Con una duradera carcasa de aluminio anodizado, estos actuadores proporcionan un par de hasta 900 Nm (664 ft-lbf) con una característica de par constante en todo el rango de giro. Diseñados para la precisión y la longevidad, tienen una vida útil de 500.000 ciclos, lo que garantiza un control fiable y seguro de la válvula. Después del ensamblaje, cada actuador se somete a pruebas rigurosas en un banco de pruebas totalmente automatizado, lo que los hace adecuados para una amplia gama de aplicaciones industriales.
