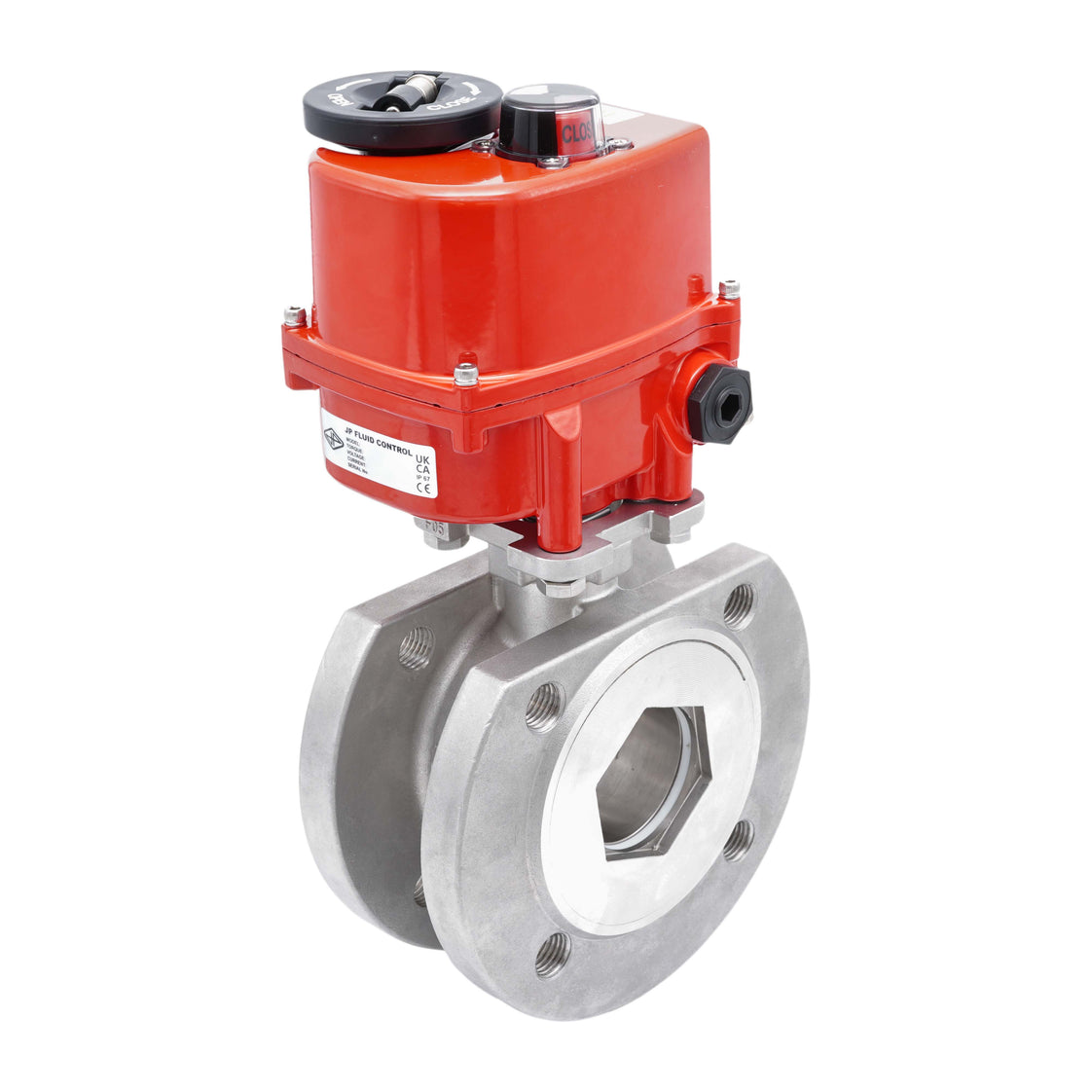

Válvula de Bola Modulante de Acero Inoxidable de 1 Pieza 2 Vías Bridadas Eléctrica DN20 PN40 24 V AC/DC

Este actuador eléctrico modulante JP Fluid Control se ofrece en combinación con una válvula de bola bridadas 2 vías TamesonPRO de una pieza. Puede girar la válvula de 0 a 90 grados con un par operativo de 40 Nm (par de ruptura mayor, consulte el manual) en un tiempo de 13 segundos. Requiere un voltaje de alimentación de 24 V AC/DC, tiene un ciclo de trabajo S2 y cuenta con un indicador visual de posición en la parte superior de la unidad para ver claramente la posición de la válvula. Como actuador modulante, está equipado con un sistema digital de posicionamiento (DPS), lo que significa que puede posicionar la válvula en cualquier punto entre 0 y 90 grados. Requiere una señal de control de 4-20 mA (y 0-10V, 2-10V) para el posicionamiento.

La válvula cuenta con un diámetro de 20 mm y conexiones bridadas DN20 Es adecuada para temperaturas del fluido de -29°C a 160°C (-20°F hasta 320°F). La válvula puede soportar presiones de hasta 40 bar a 20°C (579 psi a 68°F). El cuerpo de la válvula y la bola están fabricados en acero inoxidable 1.4408 con sello de PTFE, lo que la hace apta para diversos medios agresivos y corrosivos. El valor Kv es 48 m³/h (Cv = 55.5 gpm). Kv expresa el caudal de agua en m³/h con una caída de presión de un bar. Con la carcasa duradera de poliamida (PA) del actuador, la unidad ofrece una protección IP67 para una temperatura ambiente de -10°C a 50°C (14°F a 122°F).

Antes de conectar el actuador, por favor lea el manual cuidadosamente.

Ventajas:

• Es un actuador modulante con un sistema de posicionamiento digital (DPS) para posicionar la válvula en cualquier punto entre 0-90 grados con una señal de control de 4-20 mA.
• Tiene una carcasa robusta IP67
• Tiene un indicador visual claro para ver el estado de la válvula
• Adecuada para medios agresivos debido a la carcasa y bola de acero inoxidable 316 (1.4408/CF8M)
• Presión máxima de hasta 40 bar a 20°C (579 psi a 68°F)

Desventajas:

• En comparación con un actuador neumático del mismo tamaño, la velocidad de operación es más lenta

Aplicaciones

Esta válvula puede usarse en combinación con gases y líquidos. La válvula es duradera y adecuada para diferentes medios agresivos y corrosivos. La presión máxima a temperatura ambiente es de 40 bar (579 psi), a temperaturas más altas la temperatura máxima permitida disminuye. El rango de temperatura del medio está entre -29°C y 160°C (-20°F y 320°F). A altas temperaturas, se recomienda instalar la válvula en un área ventilada. Se permite instalar la válvula en un ambiente húmedo siempre que todas las partes, como un cable eléctrico apropiado, estén correctamente fijadas. Algunos ejemplos de aplicaciones para esta válvula son HVAC, riego, automatización industrial y gestión del agua.

Diagrama de cableado eléctrico

El actuador cuenta con un sistema de cableado de 10- terminales dividido entre funciones esenciales de alimentación y funciones opcionales de retroalimentación. Para la operación básica, los terminales 1, 2, y 3 proporcionan tierra y una fuente de alimentación de 24 V AC/DC con detección automática de voltaje. Los terminales 4 y 5 reciben una señal de entrada modulante, configurada por defecto en 4-20 mA pero que puede ajustarse a 0-10V o 2-10V. Para monitoreo remoto, los terminales 6 y 7 proporcionan una señal continua de retroalimentación de posición, típicamente 4-20 mA. Nunca debe aplicarse voltaje externo a estos pines de retroalimentación para evitar daños permanentes. Finalmente, los terminales 8, 9, y 10 usan una fuente común para proporcionar confirmaciones discretas de estado "Abierto" o "Cerrado" mediante interruptores de límite.

Diagrama de cableado eléctrico del actuador AG-540-B-DPS.

Montaje

Asegúrese de que la posición de la bola y del actuador estén correctamente ajustadas antes del montaje. El actuador viene con dos adaptadores para conectar el actuador al eje de la válvula. Monte el actuador a la válvula con los tornillos proporcionados. No debe haber juego entre ambas bridas. Use nuestra gama de accesorios para la conexión entre la tubería y la válvula.

Nota: Este producto se entrega en partes separadas, pero con los accesorios de montaje requeridos.
