Válvula de Bola Eléctrica de Acero Inoxidable Bridadas 3 Piezas 2 Vías DN20 PN40 12 V AC/DC

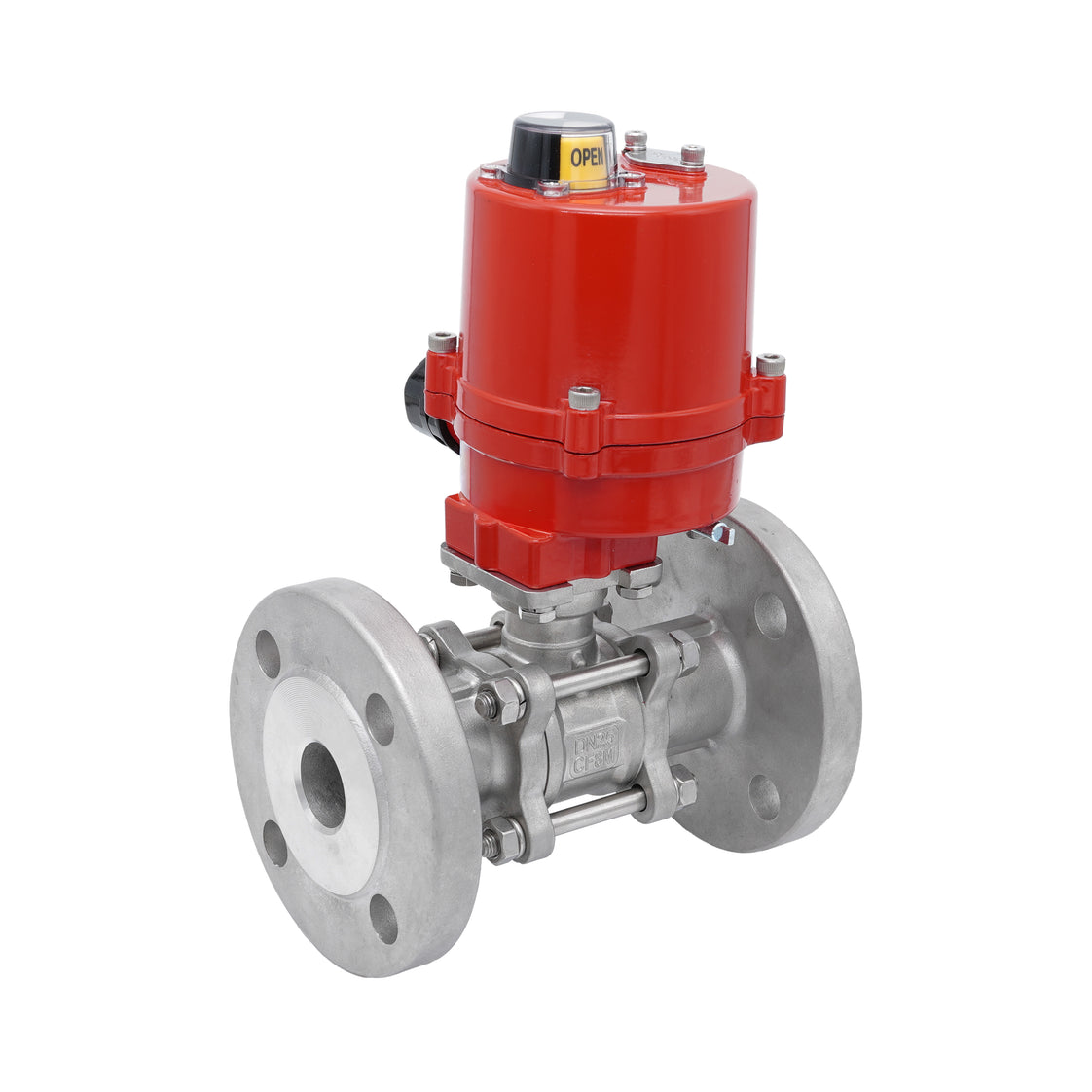

Este actuador eléctrico JP Fluid Control se ofrece en combinación con una válvula de bola brida de 3- piezas y 2- vías TamesonPRO. La válvula tiene bridas DN20 PN40 para conexión. La carcasa y la bola de la válvula están hechas de acero inoxidable con un sellado de PTFE. El actuador es adecuado tanto para 12 voltios CC (corriente continua) como para 12 voltios CA 50/60Hz (corriente alterna). Con interruptores en la placa de circuito, el actuador puede configurarse para CA o CC. La configuración predeterminada de fábrica es corriente continua (CC). El actuador tiene una carcasa robusta de aluminio (IP67, siempre que se conecte un cable adecuado) y entrega un par máximo de 40 Nm. La válvula gira de 0 a 90 grados en 8 segundos. Cuando la bola alcanza una posición final, el motor eléctrico se apaga y no consume energía. El actuador está equipado con dos interruptores de límite adicionales para retroalimentación de posición. Los interruptores de límite están posicionados a 0 y 90 grados. Si es necesario, la posición angular de los interruptores puede ajustarse por el usuario. Un indicador mecánico de posición en la parte superior del actuador muestra la posición de la válvula. El actuador está equipado con un mando manual.

La válvula tiene un diámetro de 20 mm, con un valor Kv de 48 m³/h (Cv = 55.5 gpm). Kv expresa el caudal de agua en m³/h con una caída de presión de un bar. La válvula está clasificada hasta 40 bar a 20°C (579 psi a 68°F). Es adecuada para temperaturas desde -29°C hasta 160°C (-20°F hasta 320°F). La válvula es apta para agua, vapor, aceite, aire comprimido, combustibles, disolventes y medios agresivos.

Ventajas:

• Válvula de bola robusta de acero inoxidable con bridas DN20 PN40
• Tiempo de conmutación de solo 8 segundos
• Carcasa de actuador resistente IP67
• Posible tanto 12V AC como DC (configurable con interruptor)
• Dos finales de carrera adicionales para retroalimentación de posición
• Control manual de anulación
• Indicador visual claro de posición

Aplicaciones

Esta válvula puede usarse en combinación con gases y líquidos. La válvula es duradera y adecuada para diferentes medios agresivos y corrosivos. La presión máxima a temperatura ambiente es de 40 bar (579 psi), a temperaturas más altas la temperatura máxima permitida disminuye. El rango de temperatura del medio está entre -29°C y 160°C (-20°F y 320°F). A altas temperaturas, se recomienda instalar la válvula en un área ventilada. Se permite instalar la válvula en un ambiente húmedo siempre que todas las partes, como un cable eléctrico apropiado, estén correctamente fijadas. Algunos ejemplos de aplicaciones para esta válvula son HVAC, riego, automatización industrial y gestión del agua.

Diagrama de cableado eléctrico

El actuador funciona con 12 voltios CC y 12 voltios CA (50/60Hz). En la PCB hay dos pequeños interruptores para configurar el actuador en CA o CC. La configuración predeterminada es CC. El actuador consume 0.2A nominal y 2.2A al par máximo. El actuador tiene control de 3- puntos. Los terminales 1 (menos) y 2 (más) están permanentemente conectados a la fuente de alimentación. Los terminales 3 (menos) y 4 (menos) son para las señales de control. Conectar uno de estos cables de control cierra o abre la válvula. Nunca conecte los terminales 3 y 4 al mismo tiempo para evitar cortocircuitos y daños. El actuador tiene dos interruptores de límite internos. Tan pronto como se alcanza la posición final del actuador (0 o 90 grados), el motor se apaga y no consume energía. Además, el actuador cuenta con dos interruptores de límite adicionales para fines de control. La posición angular de los interruptores de límite puede modificarse. Siempre conecte la tierra y no utilice las tuberías como tierra.

Diagrama de cableado eléctrico del actuador AG-040-C. Antes de usar corriente alterna, primero deben configurarse los interruptores en la PCB.

Montaje

Asegúrese de que la posición de la bola y del actuador estén correctamente ajustadas antes del montaje. El actuador viene con dos adaptadores para conectar el actuador al eje de la válvula. Monte el actuador a la válvula con los pernos proporcionados. No debe haber juego entre ambas bridas. Use nuestra gama de accesorios para la conexión entre la tubería y la válvula.

Nota: Este producto se entrega en partes separadas, pero con los accesorios de montaje requeridos.
